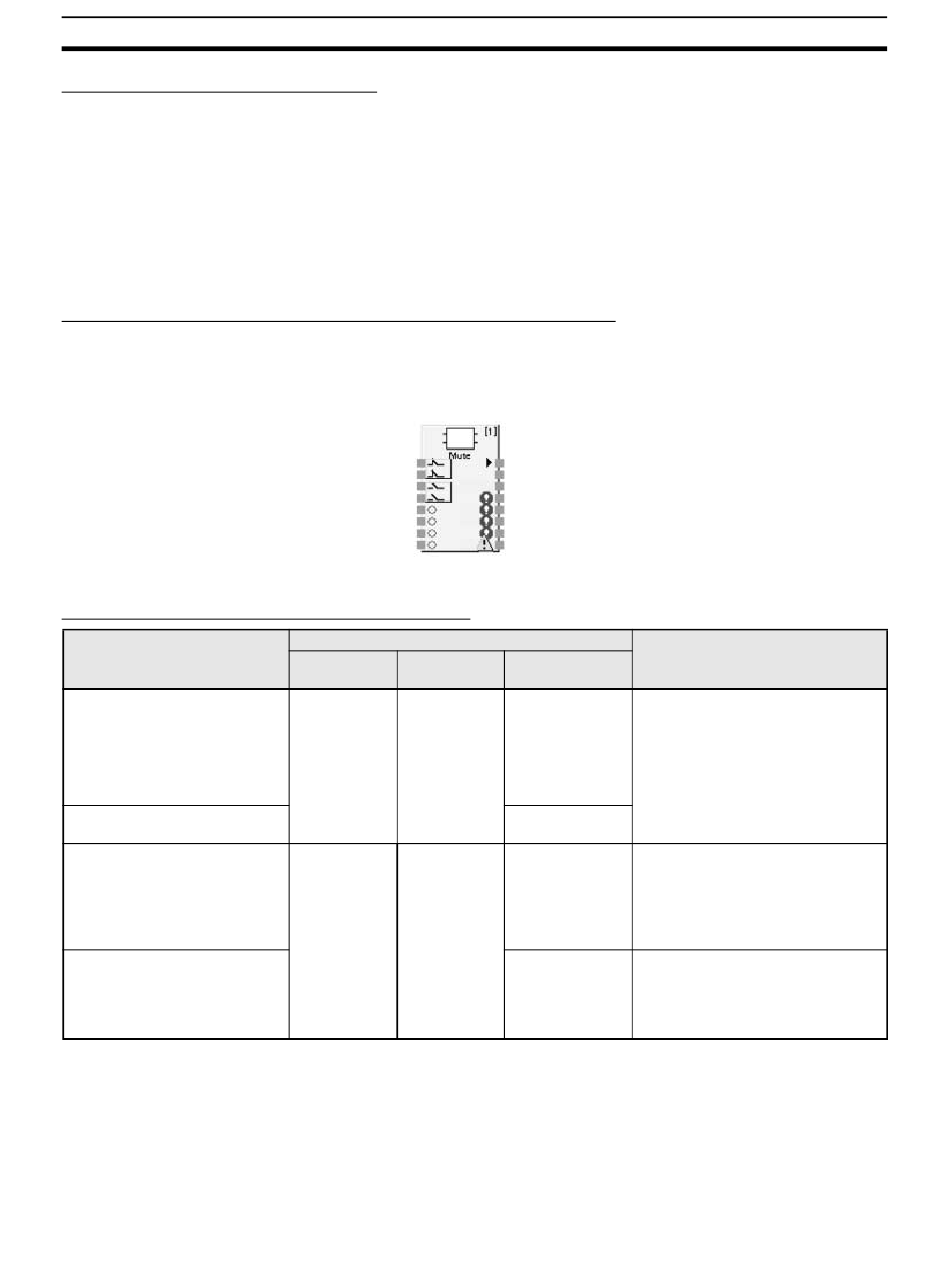

Omron NE1A Série Manuel D'utilisation page 191

Référence de commande : blocs Fonction
Paramètres de sortie optionnelle
Paramétrage de sortie Fault Present (Présence de défaut)
Gestion d'erreur et réinitialisation d'erreur
Condition d'erreur
Erreur de synchronisation
(Entre le signal d'occultation 11
et le signal d'occultation 12)
(Entre le signal d'occultation 21
et le signal d'occultation 22)
(voir remarque 1)
Erreur de séquence
Erreur de divergence (AOPD)
Erreur de divergence (override)
Remarque
156
Les sorties suivantes peuvent également être utilisées dans la programma-
tion. Pour activer l'une de ces sorties optionnelles, augmentez leur nombre
dans l'onglet In/Out Setting (Paramètre d'E/S) de la boîte de dialogue des
propriétés du bloc fonction.
• État override
• Erreur de synchronisation
• Erreur de séquence
• Erreur de divergence (AOPD)
• Erreur de divergence (override)
Une sortie Fault Present peut également être utilisée dans la programmation.
Pour activer cette sortie, cochez la case Fault Present (Présence de défaut)
dans l'onglet In/Out Setting (Paramètre d'E/S) de la boîte de dialogue des
propriétés du bloc fonction.
Entrée1 AOPD (NC)
Entrée2 AOPD (NC)
Entrée1 override (NC)
Entrée2 override (NC)
Signal d'occultation 11
Signal d'occultation 12
Signal d'occultation 21
Signal d'occultation 22
Nombre maximum d'E/S pour un bloc fonction d'occultation
Comportement de détection d'erreur
Activation Présence
sortie défaut
ON OFF
(Voir (Voir
remarque 3) remarque 3)
OFF (état de
ON
sécurité)
(1) Détecté uniquement lorsque l'occultation séquentielle (direction avant/ar-
rière) est définie.
(2) Si plus d'une erreur se produit, les erreurs seront indiquées dans toutes
les sorties d'erreur.
(3) Si la barrière immatérielle passe de cet état d'erreur à l'état inactif (pas
de lumière), le signal d'activation de sortie (Output Enable) passera à
OFF et le signal de présence de défaut (Fault Present) passera à ON. Si
la barrière immatérielle devient active (lumière incidente), ou la fonction
override est exécutée, le signal d'activation de sortie (Output Enable)
Activation sortie
État d'occultation
État override
Erreur de séquence
Erreur de synchronisation
Erreur de divergence (AOPD)
Erreur de divergence (override)
Présence défaut
Sortie erreur
la condition d'erreur
Erreur de syn- Réinitialisez lorsque l'occultation est
chronisation : ON appliquée ou lorsque le mode de
fonctionnement du contrôleur NE1A
est passé à IDLE, puis de nouveau
à RUN.
Erreur de
séquence : ON
Erreur de diver- Les deux signaux d'entrée de la
gence (AOPD) : barrière immatérielle passent de
ON l'état inactif à l'état actif ou le mode
de fonctionnement du contrôleur
NE1A passe à IDLE, puis de
nouveau à RUN.
Erreur de Les deux signaux d'entrée override
divergence passent de l'état inactif à l'état actif
(override) : ON ou le mode de fonctionnement du
contrôleur NE1A passe à IDLE, puis
de nouveau à RUN.
Section 6-5
Réinitialisation de
