Encastrement

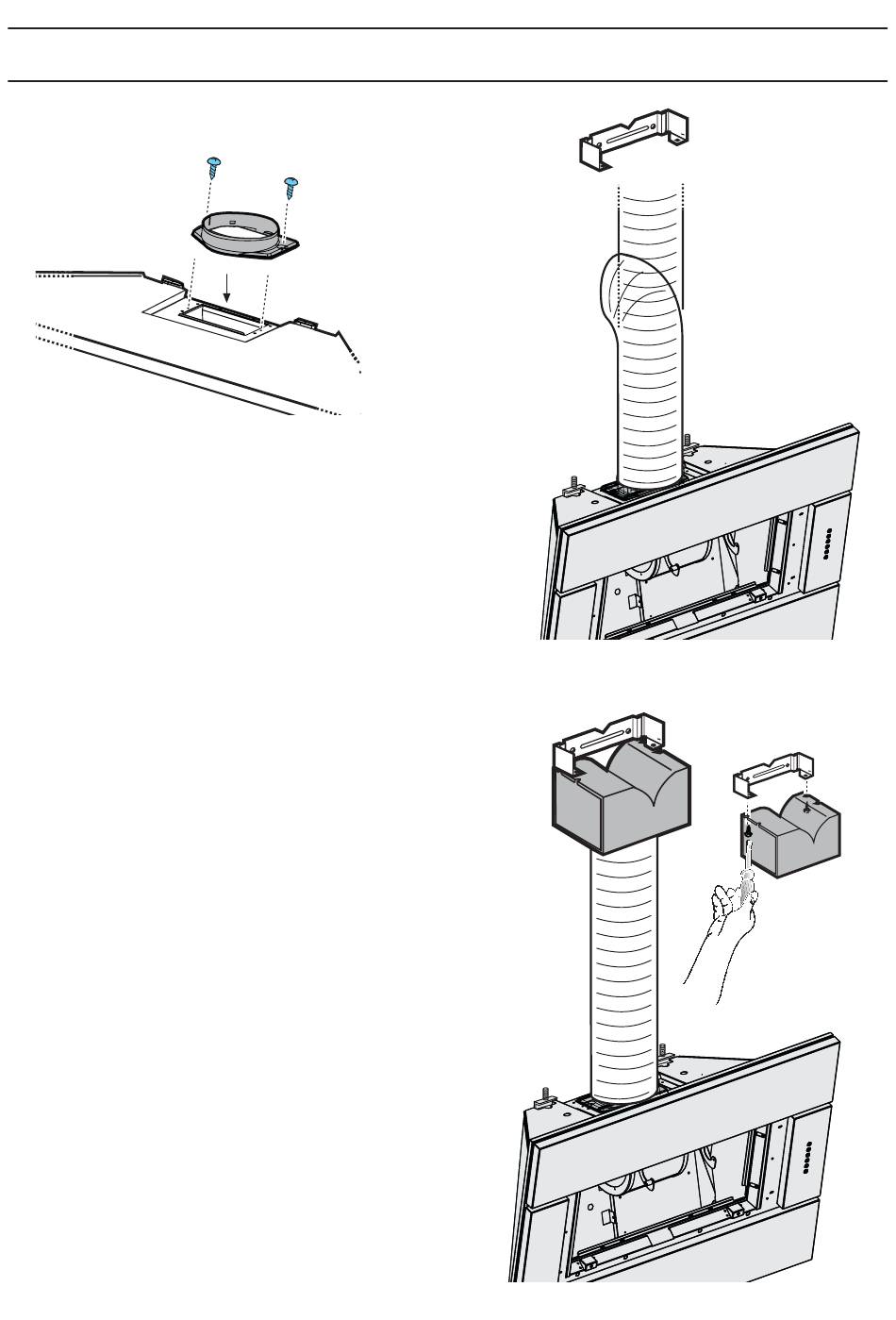

• Installer la bride (9) à l'aide de 2 vis.
Ø 3,5 x 9,5
• Uniquement pour version aspirante:
Effectuer le raccordement du tube (10A-
tube et fixations non fournis, à acheter)
d'évacuation des fumées à l'anneau de
raccordement placer au-dessus de l'unité
moteur aspirante.
L'autre extrémité devra être reliée à un
dispositif d'évacuation des fumées vers
l'extérieur en cas d'utilisation de la hotte
en version évacuation.
• Seulement pour utilisation avec
cheminée: Dans le cas où on l'on
souhaite utiliser la hotte en version
recyclage, fixer alors le déflecteur F à la
languette de support cheminée G et relier
l'autre extrémité du tube à l'anneau de
raccordement situé sur le déflecteur
(10F).
