deutsch
► Mähkopf oder Metallschneidwerkzeug
anbauen,
6.3.1 oder
► Motorsense betanken,
► Tragsystem anlegen und einstellen,
► Zweihandgriff einstellen,
► Motorsense ausbalancieren,
► Bedienungselemente prüfen,
► Falls die Schritte nicht durchgeführt werden
können: Motorsense nicht verwenden und
einen STIHL Fachhändler aufsuchen.
6
Motorsense zusammen‐
bauen

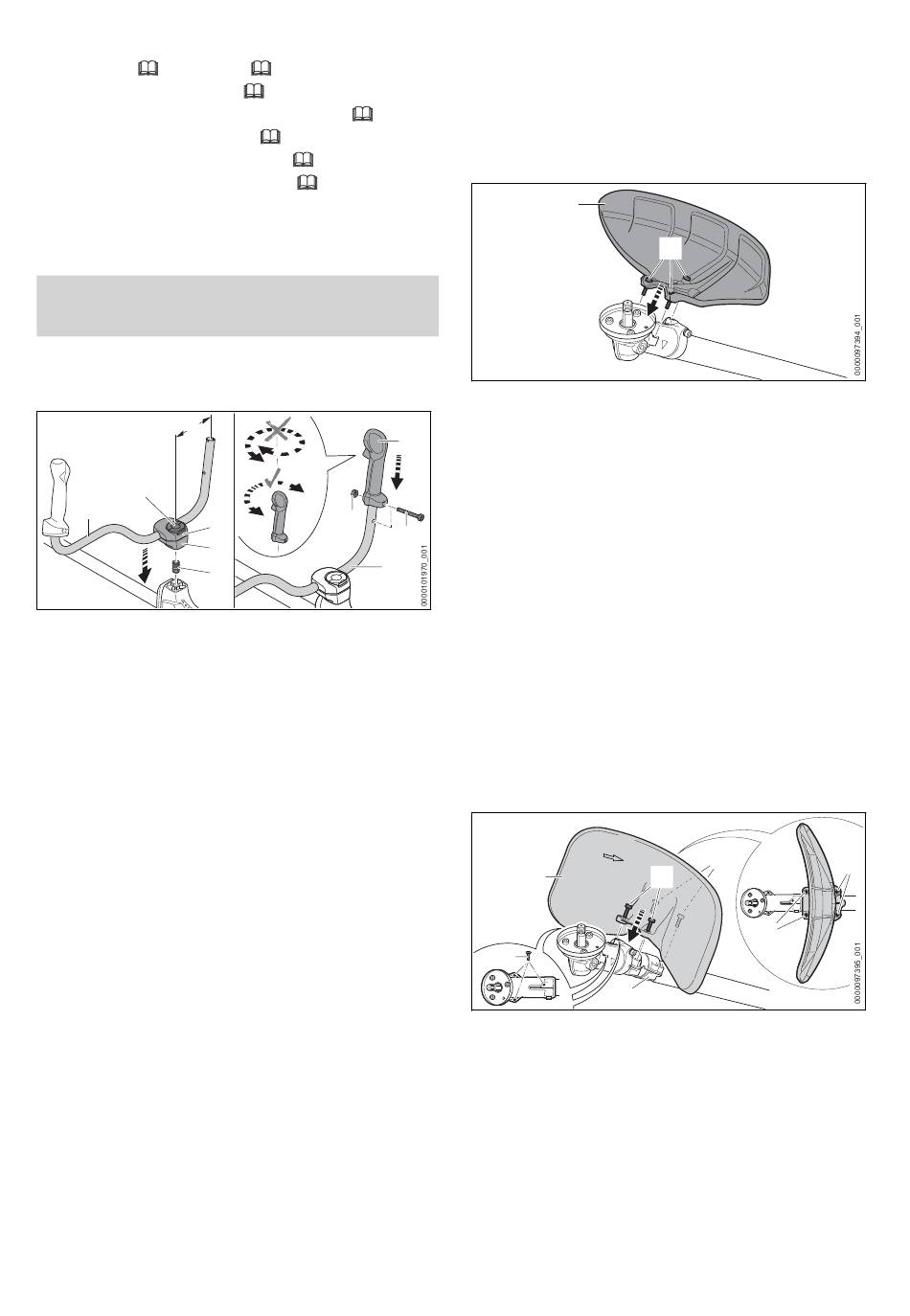

6.1
Zweihandgriff anbauen
► Motor abstellen.
A
1
2
► Bügel der Knebelschraube (1) aufklappen und
so lange gegen den Uhrzeigersinn drehen, bis
das Griffrohr (2) nur noch leicht geklemmt ist.
► Feder (5) von unten in die untere Klemm‐
schale (4) einsetzen.
► Klemmschalen (3 und 4) auf den Schaft set‐
zen und Knebelschraube (1) eindrehen.
► Griffrohr (2) nach oben schwenken und so
ausrichten, dass der Abstand (A) 16 cm
beträgt.
Das Griffrohr (2) dabei nicht im gebogenen
Teil klemmen.
► Knebelschraube (1) anziehen und Bügel
zuklappen.
► Schraube (6) herausdrehen.
► Bedienungsgriff (8) so auf das Griffrohr (2)
setzen, dass die Bohrung des Bedienungs‐
griffs mit der Bohrung des Griffrohrs fluchtet
und dass der Schalthebel in Richtung des
Getriebegehäuses zeigt.
Den Bedienungsgriff (8) dabei nicht verdre‐
hen.
► Mutter (7) einsetzen.
► Schraube (6) eindrehen und fest anziehen.
Der Zweihandgriff muss nicht wieder abgebaut
werden.
62
6.4.
8.2.
7.1.
7.2.
7.3.
10.1.
7
3
4
5
6.2
Schutz und Anschlag anbauen
und abbauen
6.2.1
Schutz für Mähköpfe, Metall-Schneid‐
werkzeuge und Anschlag anbauen
► Motor abstellen.
► Schutz (1) auf das Getriebegehäuse setzen.
► Schrauben (2) eindrehen und mit einem
Anziehdrehmoment von 10 Nm anziehen.
8
6.2.2
Schutz für Mähköpfe, Metall-Schneid‐
werkzeuge und Anschlag abbauen
► Motor abstellen.
6
► Schrauben herausdrehen.
► Schutz abnehmen.
2
6.2.3
Schutz für Häckselmesser anbauen
Zum Anbau des Schutzes wird eine zusätzliche
Halterung am Schaft benötigt. Die Halterung wird
mit Spezialschrauben und Spezialwerkzeug am
Schaft befestigt.
► Motor abstellen.
► Falls die Halterung für den Schutz noch nicht
am Schaft angebaut ist: Halterung von einem
STIHL Fachhändler anbauen lassen.
1
4
► Schutz (1) so auf die Halterung (2) setzen,
dass die nach innen gewölbten Seite in Rich‐
tung Getriebegehäuse zeigt.
► Schrauben (3) eindrehen und mit einem
Anziehdrehmoment von 10 Nm anziehen.
► Stopfen (4) in die Gewindebohrungen am
Getriebegehäuse drücken.
Die Gewindebohrungen sind vor Schmutz
geschützt.
6.2.4
Schutz für Häckselmesser abbauen
► Motor abstellen.
6 Motorsense zusammenbauen
1
2
3
3
2
0458-856-7601-A
3
