6 Assemblage de la débroussailleuse
► Contrôler les éléments de commande,
10.1.
► Si ces opérations ne peuvent pas être exécu‐
tées : ne pas utiliser la débroussailleuse, mais
consulter un revendeur spécialisé STIHL.
6
Assemblage de la débrous‐
sailleuse

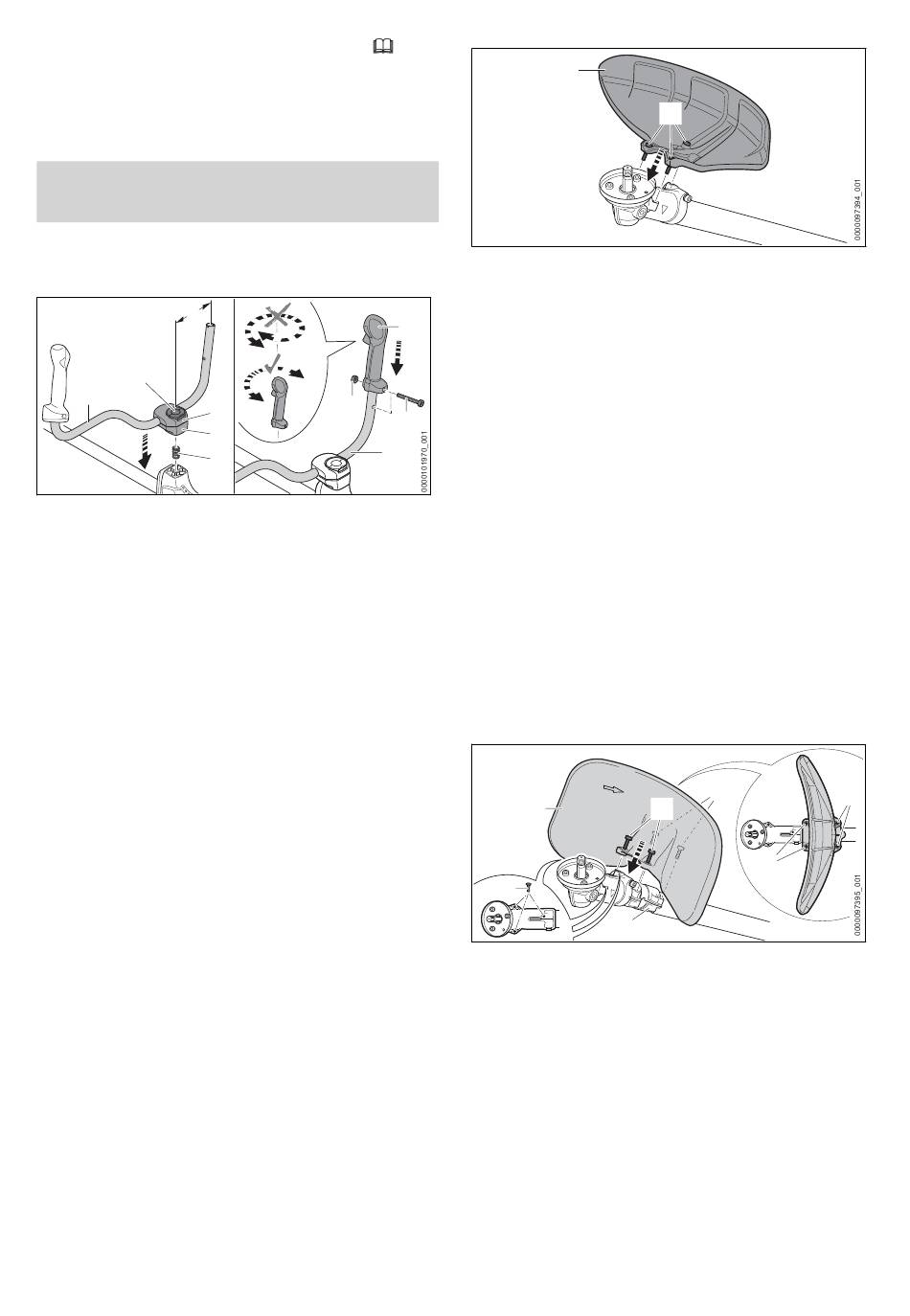

6.1
Montage du guidon
► Arrêter le moteur.
A
1
2
► Relever l'étrier de la vis à garrot (1) et tourner
dans le sens des aiguilles d'une montre jus‐
qu'à ce que le guidon (2) soit encore seule‐
ment légèrement serré.
► Mettre le ressort (5) dans la mâchoire de ser‐
rage inférieure (4).
► Appliquer les mâchoires de serrage (3 et 4)
sur le tube et visser légèrement la vis à gar‐
rot (1).
► Faire pivoter le guidon (2) vers le haut et le
positionner de telle sorte que la distance (A)
soit égale à 16 cm.
Ne pas fixer le guidon (2) en le serrant sur la
partie coudée.
► Serrer la vis à garrot (1) et rabattre l'étrier.
► Dévisser la vis (6).
► Placer la poignée de commande (8) sur le gui‐
don (2) de telle sorte que le trou de la poignée
de commande coïncide avec le trou du guidon
et que la gâchette de commande soit orientée
en direction du carter de réducteur.
Au cours de cette opération, ne pas faire pivo‐
ter la poignée de commande (8).
► Monter l'écrou (7).
► Visser et serrer fermement la vis (6).
Le guidon ne doit plus être démonté.
6.2
Montage et démontage du
capot protecteur et de la butée
6.2.1
Montage du capot protecteur pour
têtes faucheuses ou pour outils de
coupe métalliques et de la butée
► Arrêter le moteur.
0458-856-7601-A
7
3
4
5
► Poser le capot protecteur (1) sur le carter de
réducteur.
► Visser les vis (2) et les serrer à un couple de
8
10 Nm.
6.2.2
Démontage du capot protecteur pour
têtes faucheuses ou pour outils de
coupe métalliques et de la butée
6
► Arrêter le moteur.
► Dévisser les vis.
2
► Enlever le capot protecteur.
6.2.3
Montage du capot protecteur pour
couteau de broyage
Pour le montage du capot protecteur, il est
nécessaire de monter un support spécial sur le
tube. Le support se fixe sur le tube à l'aide de vis
spéciales et d'un outil spécial.
► Arrêter le moteur.
► Si le support pour ce capot protecteur n'est
pas encore monté sur le tube : faire monter le
support par un revendeur spécialisé STIHL.
1
4
► Présenter le capot protecteur (1) sur le sup‐
port (2) de telle sorte que le côté concave soit
orienté vers le carter de réducteur.
► Visser les vis (3) et les serrer à un couple de
10 Nm.
► Enfoncer les bouchons (4) dans les tarauda‐
ges du carter de réducteur.
Les taraudages sont ainsi protégés contre les
salissures.
6.2.4
Démontage du capot protecteur pour
couteau de broyage
► Arrêter le moteur.
► Dévisser les vis.
► Enlever le capot protecteur.
1
2
3
3
2
français
3
3
37
