DEFINITION DU RAPPORT ENTRE CT ET VT (PT)

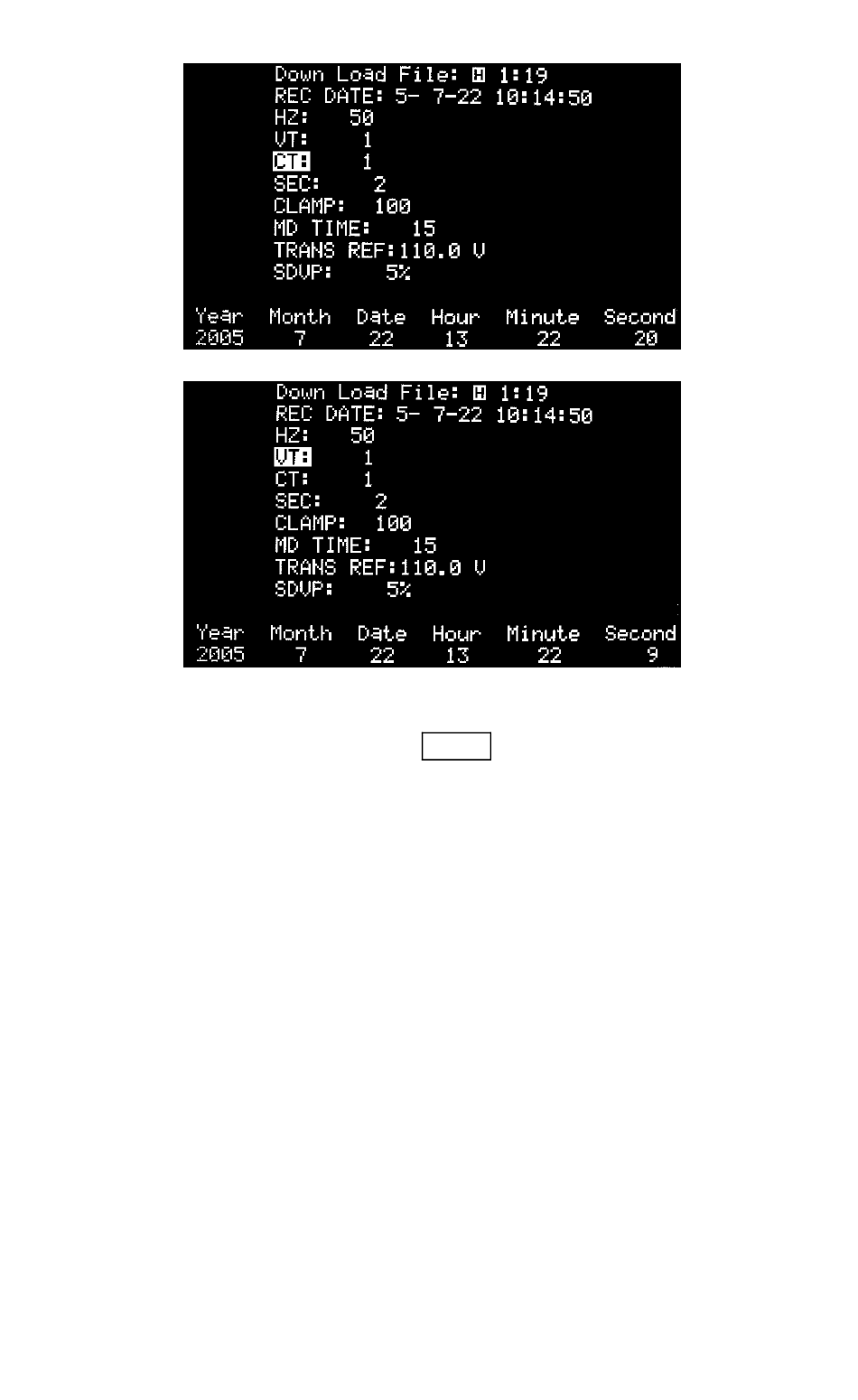

Appuyez à plusieurs reprises sur le bouton SETUP jusqu'à ce que CT ou VT s'affiche en
vidéo inverse.
Appuyez sur le bouton ▲ ou▼ pour augmenter ou réduire la valeur d'une unité. Le
maintien du bouton ▲ ou▼ enfoncé accélère le processus d'augmentation ou de réduction.
Pour quitter, appuyez sur le bouton EXIT.
La gamme des rapports CT s'étend de 1 à 600. La gamme des rapports VT s'étend de 1 à
3 000. Une fois le CT ou VT (PT) défini, les lectures de la tension et du courant se
présentent comme suit :
CURRENT (Courant) (affiché) = CURRENT (mesuré) x Rapport CT
VOLTAGE (Tension) (affichée) = VOLTAGE (mesuré) x Rapport VT
31
PQ3350 V5.2 11/10
