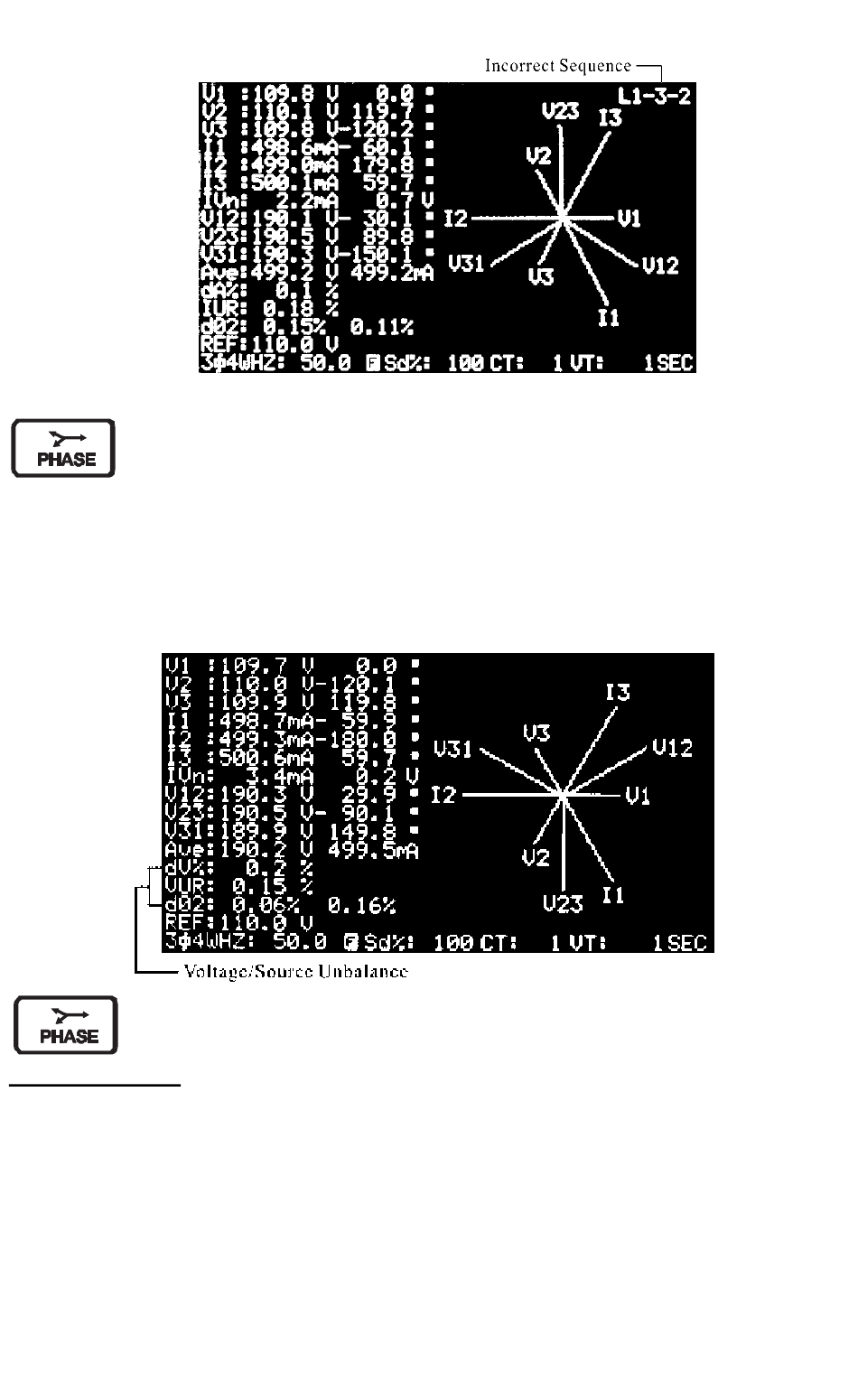

Séquence de phase d'un système triphasé
Appuyez sur ce bouton pour afficher le diagramme de phase.
En ce mode, l'analyseur détecte également la séquence de phase. Lorsque la tension de L1,
L2 et L3 n'est pas connectée dans la bonne séquence, l'analyseur affiche L1-3-2 dans le coin
supérieur droit, et émet un signal sonore pour avertir d'une séquence de phase incorrecte.
Système d'alimentation triphasé équilibré et déséquilibré (3P3W, 3P4W)
Afin de vérifier si un système est équilibré, appuyez sur ce bouton pour afficher
le diagramme de phase avec le VUR.
Système équilibré
Lorsqu'un système d'alimentation triphasé est équilibré, les paramètres doivent se présenter
comme suit :
V1 = V2 = V3
V12 = V23 = V31
L'angle de phase de V2 = -120 ; l'angle de phase de V3 = 120
Vn (tension du neutre par rapport à la masse) = 0V
VUR = 0 %
23
PQ3350 V5.2 11/10
