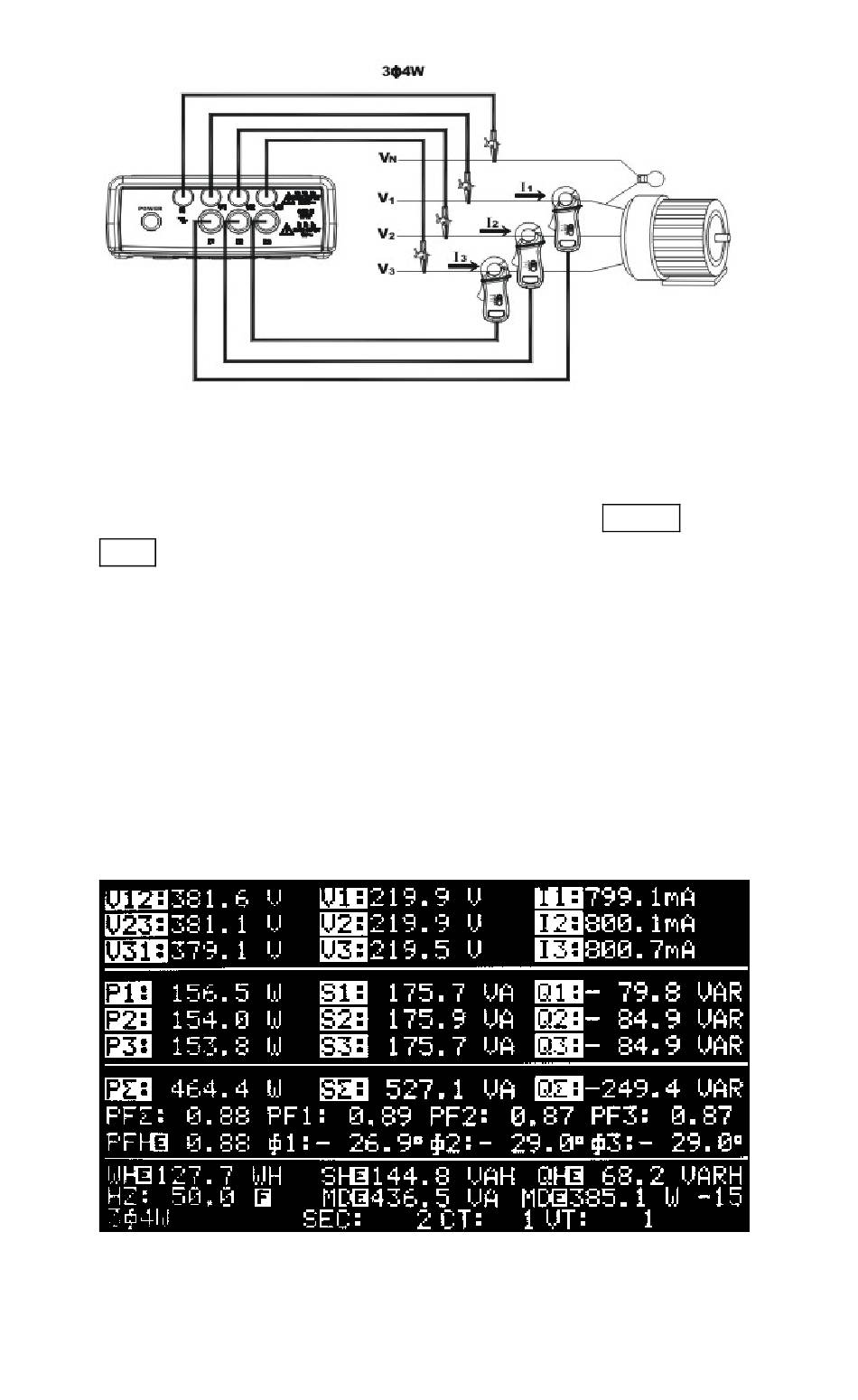

Qualité de l'alimentation d'un système triphasé à quatre fils (3P4W)
a. Mettez le système sous tension. Appuyez sur le bouton POWER, puis les boutons
1Φ3Φ pour sélectionner le système 3P4W. Le type de système s'affiche dans le
coin inférieur gauche de l'écran LCD.
b. Connectez les quatre fils d'essai aux bornes de tension V1, V2, V3 et V
du système.
c. Connectez les fils d'essai aux fils L1, L2, et L3 du système 3P4W.
d. Connectez les trois sondes de courant à la borne d'entrée I1, I2 et I3 de
l'instrument.
e. Pincez les fils L1, L2 et L3 du système 3P4W. Assurez-vous que le courant circule
de l'avant à l'arrière de la sonde.
f. Tous les paramètres du système s'affichent sur l'écran LCD
Pour obtenir une description de chaque paramètre, référez-vous à la section XIV.
