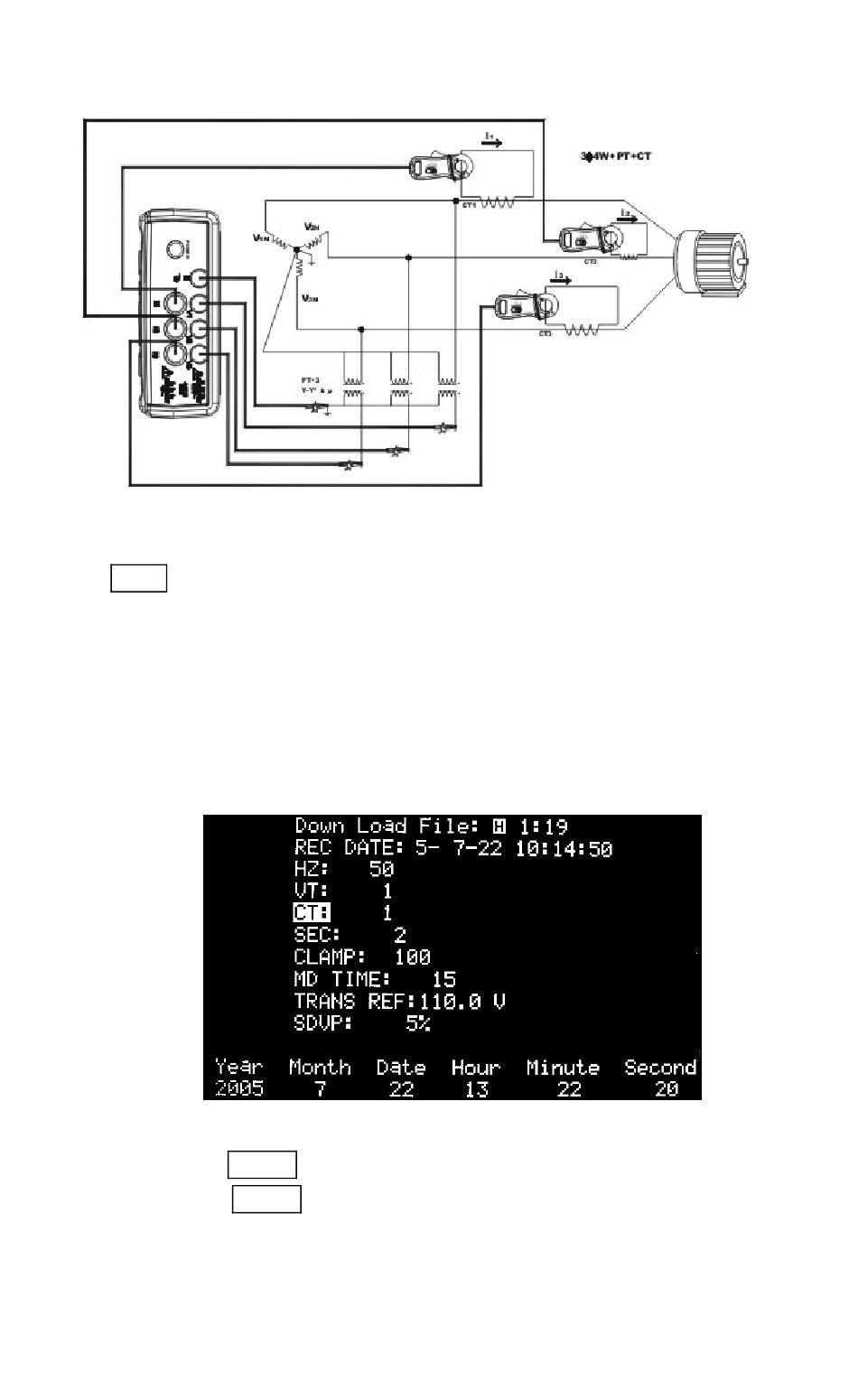

Mesure d'un système avec CT ou VT (PT)
a.
Mettez le système sous tension. Appuyez sur le bouton POWER, puis les boutons
1Φ3Φ pour sélectionner le système 3P4W. Le type de système s'affiche dans le
coin inférieur droit de l'écran LCD.
b.
Connectez les quatre fils d'essai aux bornes de tension secondaires L1, L2, L3 et
V
(Neutre) du système.
N
c.
Pincez les bobines secondaires des bornes L1, L2 et L3. Assurez-vous que le
courant circule de l'avant à l'arrière de la sonde..(référez-vous à la marquée
fléchée sur la sonde à pince).
d.
Appuyez sur SETUP pour accéder au menu SETUP.
e.
Appuyez sur SETUP à plusieurs reprises jusqu'à ce que le symbole CT soit en
surbrillance.
f.
Appuyez sur le bouton ▲ ou▼ pour augmenter ou réduire le RAPPORT spécifié
par le CT.
17
PQ3350 V5.2 11/10
