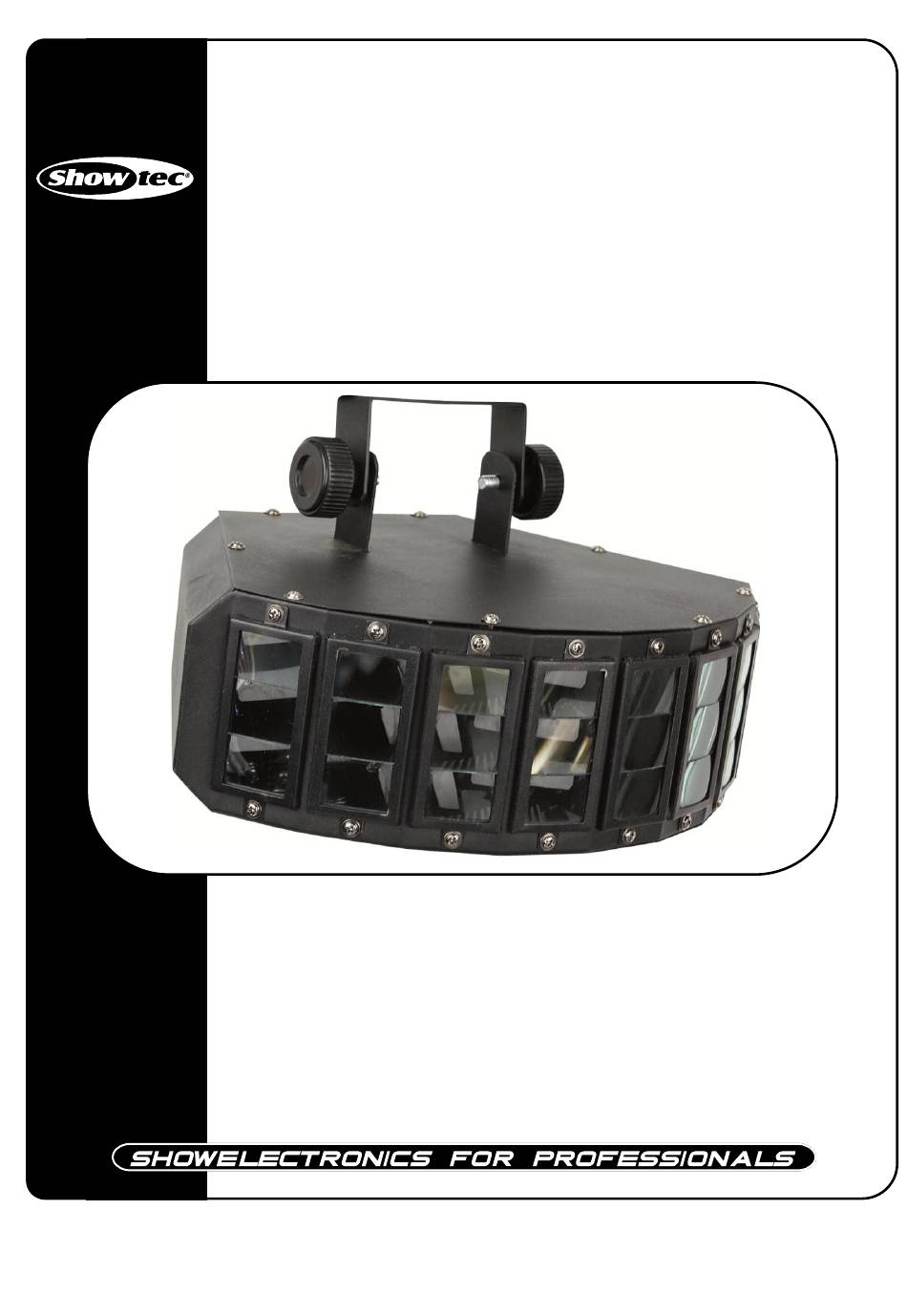

- Page 1 Abyss LED ORDERCODE 43076...
- Page 2 Showtec. Le Showtec Abyss LED va vous permettre de créer l’animation dans n’importe quel lieu. Vous pouvez compter sur la qualité Showtec et choisir dans un large éventail de produits d’éclairage aux finitions exceptionnelles. Nous concevons et fabriquons un matériel d’éclairage professionnel destiné à l’industrie du spectacle et du divertissement.
- Page 3 Showtec Showtec Abyss LED™ Fiche de produit Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Instructions de retour ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Aperçu .................................... 6 Face arrière ..................................6 Installation ..................................
- Page 4 Avertissement POUR VOTRE PROPRE SÉCURITÉ, VEUILLEZ LIRE ATTENTIVEMENT CE MANUEL DE L’UTILISATEUR AVANT LA PREMIÈRE MISE EN MARCHE DE L’APPAREIL ! Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton soigneusement et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces.
- Page 5 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 6 Conditions d’utilisation • Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. • La distance minimum entre la sortie lumineuse et la surface illuminée doit être d’au moins 0,5 mètre. •...
- Page 7 Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits retournés sans numéro RMA seront refusés. Dans ce cas, Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité.
- Page 8 Description de l’appareil Caractéristiques Le Showtec Abyss LED est un effet lumineux avec une grande puissance en sortie et des effets d’excellente qualité. • 5 LEDs haute puissance tournent d’avant en arrière au rythme de la musique. • Des optiques à grand angle créent un énorme faisceau de lumière. Il conviendra parfaitement au lieu pour un éclairage dynamique.
- Page 9 Installation Retirez tout le matériel d’emballage du Abyss LED. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie. Réglage et fonctionnement Avant de brancher l’unité, assurez-vous toujours que la tension d’alimentation correspond à...
- Page 10 unité. Vous pouvez utiliser les mêmes fonctions sur l’appareil maître, comme cela est décrit à la page 12 (programmes intégrés, fonctionnement automatique ou contrôle de la musique). Cela signifie que vous pouvez définir le mode d’opération que vous voulez sur l’appareil maître et faire en sorte que tous les appareils esclaves réagissent de la même manière.
- Page 11 clignote pas. Le problème peut être lié au fait que : • le câble XLR venant du contrôleur n’est pas connecté à l’entrée du Abyss LED. • le contrôleur n’est pas branché ou est défectueux, le câble ou le connecteur est défectueux ou les fils du signal sont permutés dans le connecteur d’entrée.
- Page 12 Panneau de contrôle Fig. 5 A. Affichage LED D. Bouton Up B. Bouton MODE E. Bouton Down C. Bouton SETUP Mode de contrôle DMX Les appareils sont adressés individuellement sur un câble et connectés au contrôleur. Ils répondent donc au signal DMX du contrôleur. Adressage DMX Le panneau de contrôle situé...
- Page 13 Vue d’ensemble Option du menu principal 1. Programme automatique 2. Adresse DMX 3. Esclave 4. Contrôle sonore 5. Programmes intégrés...
- Page 14 1. Programme automatique 1) Appuyez sur le bouton MODE jusqu’à ce que l’écran affiche 2) Grâce à ce menu, vous pouvez définir le mode automatique du Abyss LED. 3) Appuyez sur Setup pour entrer dans le menu AUTO. Vous pouvez sélectionner 5 sous-menus différents. Nombre de boucles entre 01 et 100 Vitesse du programme entre 01 et 99 et FL Fréquence du flash entre 00 et 99...
- Page 15 Canaux DMX 5 canaux Canal 1 – programmes intégrés 1-15 Programme 1 16-31 Programme 2 32-47 Programme 3 48-63 Programme 4 64-79 Programme 5 80-95 Programme 6 96-111 Programme 7 112-127 Programme 8 128-143 Programme 9 144-159 Programme 10 160-175 Programme 11 176-191 Programme 12...
- Page 16 4 canaux Canal 1 – programmes intégrés 1-20 Rouge 21-41 Vert 42-62 Bleu 63-83 Blanc 84-104 Ambre 105-125 Rouge/vert 126-146 Vert/bleu 147-167 Bleu/ambre 168-188 Ambre/blanc 189-209 Rouge/vert/bleu 210-230 Rouge/vert/bleu/blanc 231-251 Rouge/vert/bleu/blanc/ambre 252-255 Contrôle sonore Remarque lorsque le canal 1 est réglé sur une valeur comprise entre 1 et 251, le canal 2 contrôle le stroboscope des programmes, oscillant entre lente et rapide.
- Page 17 Entretien Le Showtec Abyss LED ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide.
- Page 18 fonctionne correctement avec d’autres produits DMX, amenez le câble DMX et l’effet lumineux à un technicien qualifié. Consultez le tableau suivant pour en savoir plus sur la résolution des problèmes. Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. •...
- Page 19 Spécifications du produit Modèle : Showtec Abyss LED Alimentation : 240 V - 50 Hz (CE) Consommation : 45 W Contrôle DMX Entrée et sortie DMX à 3 broches Boîtier en métal compact et robuste Angle du faisceau : 15 degrés Source lumineuse : 5 LEDs RGBWA 3 W Contrôle sonore grâce au microphone intégré...
