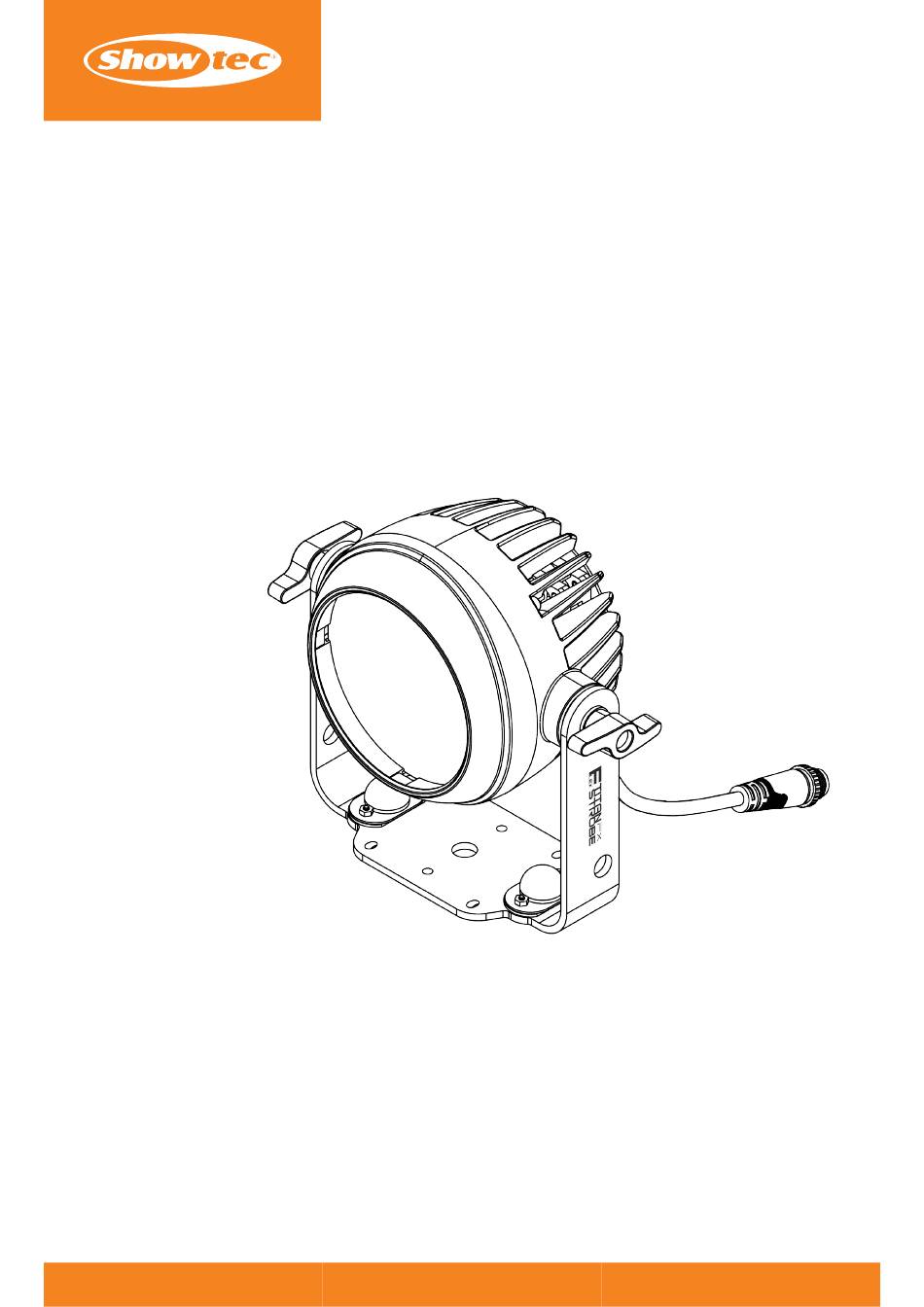

- Page 1 MODE D’EMPLOI FRANÇAIS V1.0 Pod individuel pour Titan Strobe FLEX·FX Code de produit : 40307...
- Page 2 Pod individuel pour Titan Strobe FLEX·FX Préface Nous vous remercions d’avoir fait l’acquisition de ce produit Showtec. L’objectif de ce mode d’emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le mode d’emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d’emploi doit être conservé...
-
Page 3: Table Des Matières
Pod individuel pour Titan Strobe FLEX·FX Table des matières 1. Introduction ............................1.1. -
Page 4: Introduction
Highlite International. Figure 1 Contenu du paquet : • • Pod individuel pour Titan Strobe FLEX·FX de Showtec avec câble fixe (0,3 m) • • Mode d’emploi 1.2. Utilisation conforme Cet appareil est une un stroboscope de scène destinée à un usage professionnel. Il peut être installé à... -
Page 5: Symboles Et Indications
Pod individuel pour Titan Strobe FLEX·FX 1.6. Symboles et indications Les consignes de sécurité et les avertissements sont indiqués tout au long du mode d’emploi par des panneaux de sécurité. Respectez toujours les instructions fournies dans ce mode d’emploi. Indique une situation de danger imminent qui, si elle n’est pas évitée, entraînera la DANGER mort ou des blessures graves. -
Page 6: Sécurité
Pod individuel pour Titan Strobe FLEX·FX Sécurité Important Lisez et suivez les instructions de ce mode d’emploi avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant n’assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d’emploi. - Page 7 Pod individuel pour Titan Strobe FLEX·FX AVERTISSEMENT Risque de crise d’épilepsie L’éclairage stroboscopique peut déclencher des crises en cas d’épilepsie photosensible. Les personnes sensibles doivent éviter de regarder les lumières stroboscopiques. AVERTISSEMENT Risque de brûlures dues à une surface chaude La surface et les parties internes de l’appareil peuvent devenir très chaudes pendant le fonctionnement.
-
Page 8: Prérequis Concernant L'utilisateur
Pod individuel pour Titan Strobe FLEX·FX Attention Réservé à un usage strictement professionnel Cet appareil ne doit être utilisé qu’aux fins pour lesquelles il a été conçu. Cet appareil est une un stroboscope de scène destinée à un usage professionnel. Toute utilisation incorrecte peut conduire à... -
Page 9: Description De L'appareil
Description de l’appareil Le Pod individuel pour Titan Strobe FLEX·FX de Showtec est un stroboscope LED de 100 W utilisant une LED COB blanc froid. Il est doté d’un anneau de 12 LED RVBW de 2 W pouvant être contrôlées individuellement pour créer des effets de décor. -
Page 10: Caractéristiques Du Produit
Pod individuel pour Titan Strobe FLEX·FX 3.3. Caractéristiques du produit Modèle : Pod individuel pour Titan Strobe FLEX·FX Source : Type de source lumineuse LED Puissance de la source lumineuse 100 W Type de couleur des LED CW/RGBW Optique : Angle de faisceau (circulaire) 53°... -
Page 11: Compatibilité
Le Pod individuel pour Titan Strobe FLEX·FX de Showtec est conçu pour être utilisé uniquement avec le contrôleur pour Titan Strobe FLEX FX de Showtec. Le contrôleur pour Titan Strobe FLEX FX n’est pas fourni avec le Pod individuel pour Titan Strobe FLEX·FX. -
Page 12: Installation
Pod individuel pour Titan Strobe FLEX·FX Installation 4.1. Consignes de sécurité pour l’installation AVERTISSEMENT Une installation incorrecte peut entraîner des blessures graves et des dégâts matériels. Si des systèmes de truss sont utilisés, l’installation ne doit être effectuée que par des personnes formées ou qualifiées. -
Page 13: Gréage
Pod individuel pour Titan Strobe FLEX·FX 4.4. Gréage PRUDENCE Restreignez l’accès sous la zone de travail pendant le montage et le démontage. Vous pouvez poser le pod sur une surface plane (veuillez consulter 4.4.2. Installation sur une surface plane) ou le fixer sur une structure de gréage (veuillez consulter 4.4.1. -
Page 14: 4.4.2. Installation Sur Une Surface Plane
Pod individuel pour Titan Strobe FLEX·FX 4.4.2. Installation sur une surface plane Vous pouvez fixer le pod sur une surface plane de deux manières : • • Avec 4 vis, en utilisant les 4 orifices de fixation à 45° de Ø 5 mm (06) •... -
Page 15: Configuration Et Fonctionnement
Pod individuel pour Titan Strobe FLEX·FX Configuration et fonctionnement 5.1. Mises en garde et précautions Attention Branchez tous les câbles de données avant d’alimenter l’appareil. Débranchez l’alimentation électrique avant de brancher ou de débrancher les câbles de données. 5.2. Connexion du pod au contrôleur Pour connecter le pod au contrôleur : Branchez le câble fixe avec connecteur ENTRÉE (05) du pod à... -
Page 16: Fonctionnement
Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte. Le Pod individuel pour Titan Strobe FLEX·FX de Showtec est conçu pour être utilisé uniquement avec le contrôleur pour Titan Strobe FLEX FX (veuillez consulter 3.5. -
Page 17: Dépannage
Pod individuel pour Titan Strobe FLEX·FX Dépannage Ce guide de dépannage contient des solutions à des problèmes qui peuvent être réalisés par une personne quelconque. L’appareil ne contient pas de pièces réparables par l’utilisateur. Toute modification non autorisée de l’appareil entraînera l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels. -
Page 18: Entretien
Pod individuel pour Titan Strobe FLEX·FX Entretien 7.1. Consignes de sécurité pour la maintenance DANGER Décharge électrique due à une tension dangereuse à l’intérieur de l’appareil Débranchez l’alimentation électrique avant de procéder à l’entretien ou au nettoyage. 7.2. Maintenance préventive Attention Avant chaque utilisation, examinez visuellement l’appareil pour déceler d’éventuels défauts. -
Page 19: Désinstallation, Transport Et Entreposage
Pod individuel pour Titan Strobe FLEX·FX Désinstallation, transport et entreposage 8.1. Instructions pour la désinstallation AVERTISSEMENT Une désinstallation incorrecte peut entraîner des blessures graves et des dégâts matériels. • • Laissez l’appareil refroidir avant de le démonter. • • Débranchez l’alimentation électrique avant de procéder à la désinstallation. •... - Page 20 Showtec est une marque de Highlite International B.V.
