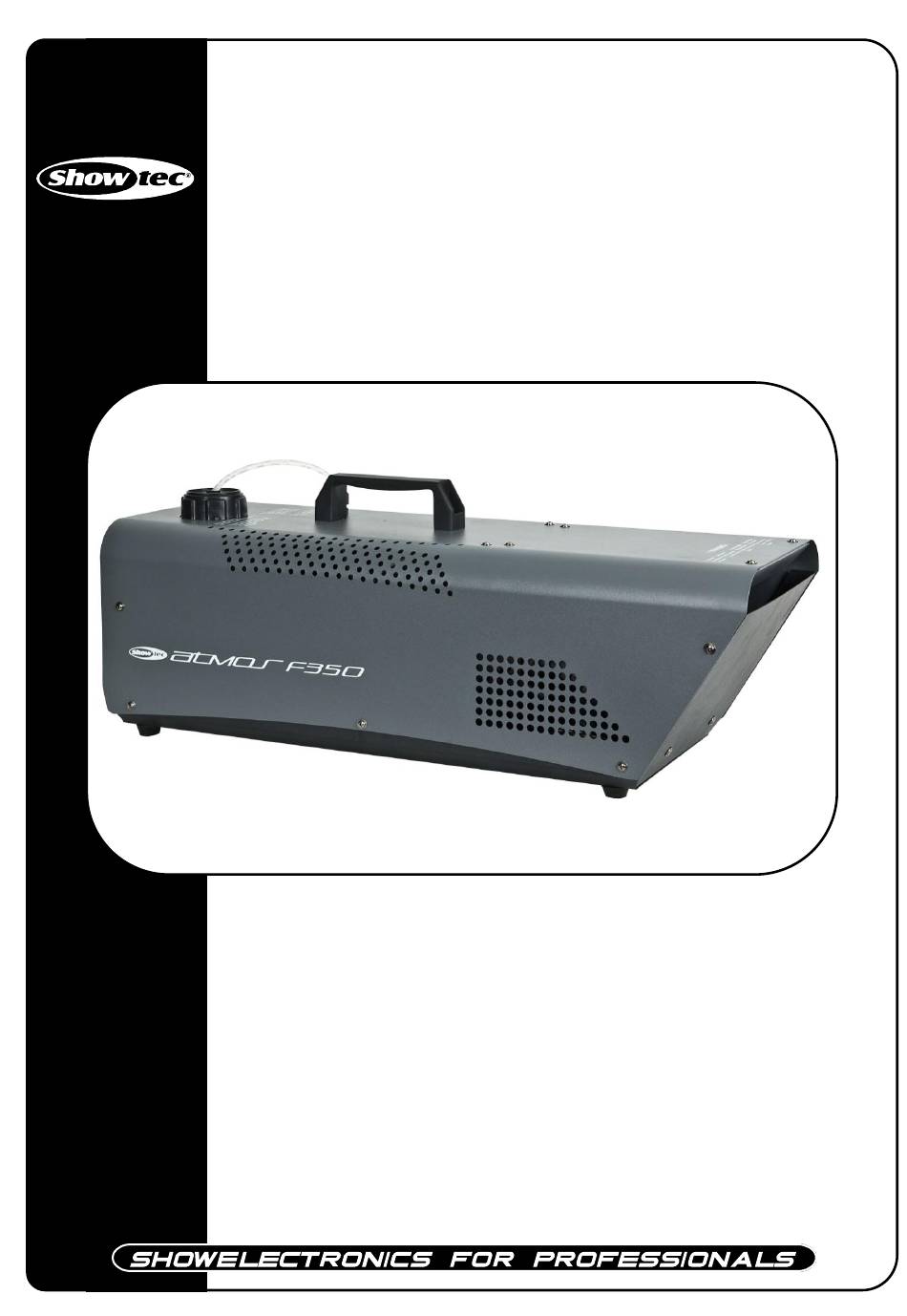

- Page 1 Atmos F-350 ORDERCODE 60880 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Page 2 Que vous souhaitiez simplement un système plug & play ou une présentation DMX sophistiquée, ce produit est conçu pour répondre à toutes vos attentes. Vous pouvez compter sur la qualité Showtec et choisir dans un large éventail de produits d’éclairage aux finitions exceptionnelles.
- Page 3 Showtec Showtec Atmos F-350 Fiche de produit ™ Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Instructions de retour ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Vue d’ensemble ................................7 Panneau arrière ................................
- Page 4 Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : • Machine à brouillard Showtec Atmos F-350 avec câble d’alimentation de 1,25 m •...
- Page 5 Utilisez toujours un liquide à fumée à base d’eau de grande qualité, comme vous le recommande votre revendeur Showtec. (Liquide à brouillard 5 litres, code commande 60603). L’utilisation d’autres liquides peut engendrer des effets de brouillard de mauvaise qualité ou provoquer une obstruction ou un rejet du liquide non évaporé.
- Page 6 Laissez l’appareil hors tension et à température ambiante. Si votre machine à fumée Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-la correctement (de préférence dans son emballage d’origine) et renvoyez-la à votre revendeur Showtec pour révision.
- Page 7 vous toujours que la zone située en dessous est dégagée et que son accès est interdit. La machine à brouillard Atmos peut être placée sur une surface au sol dégagée ou montée sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Branchement au secteur...
- Page 8 Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits retournés sans numéro RMA seront refusés. Dans ce cas, Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité.
- Page 9 Description de l’appareil Caractéristiques L’Atmos F-350 est une machine à brouillard polyvalente de Showtec. • Crée une fine brume • Puissance en crête de 730 W ; puissance continue de 700 W • Système de chauffage 1 000 W • Temps de préchauffage approximatif de 3 min.
- Page 10 Panneau arrière Fig. 2 4) Réservoir à liquide 1,5 litre 5) Bouton ON/OFF 6) Entrée à 5 broches de la télécommande sans-fil ; fonctionne également avec le modèle 50333 MKII Utilisez un câble de connexion FL513 pour brancher le 50333 7) Entrée DMX à...
- Page 11 1) Via la télécommande sans-fil (autonome) Via le protocole DMX512 (1 canal) Contrôle via la télécommande sans-fil 1. Vous pouvez utiliser l’Atmos F-350 avec une télécommande sans-fil. 2. Assurez-vous de bien brancher le récepteur (6) sur le panneau arrière de la machine à brouillard.
- Page 12 Une fois allumée, la machine à brouillard Atmos détecte automatiquement si des données DMX 512 sont reçues ou non. Si aucune donnée est reçue, le problème peut être lié au fait que : • le câble XLR venant du contrôleur n’est pas connecté à l’entrée de la machine à brouillard Atmos ; •...
- Page 13 Tableau de calcul rapide des adresse DMX...
- Page 14 Sortie dont le volume est compris entre 0 % et 100 % Entretien L’Atmos F-350 ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Débranchez l’alimentation électrique puis nettoyez son couvercle à l’aide d’un chiffon humide.
- Page 15 5. Si vous ne parvenez pas à déterminer la cause du problème, arrêtez d’appuyer sur le bouton de la télécommande car cela pourrait abîmer l’unité. 6. Rapportez la machine à votre revendeur Showtec. Pas de réponse du DMX Réponse : il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement du contrôleur ou de la carte DMX d’effets lumineux de la machine à...
- Page 16 Problème Cause(s) probable(s) Solution(s) L’alimentation est défectueuse. • Vérifiez si l’appareil est allumé et les Un ou plusieurs câbles correctement branchés. appareils Le fusible principal a grillé. • Remplacez le fusible. semblent totalement hors d’usage. Les appareils se Le contrôleur n’est pas connecté. •...
- Page 17 Caractéristiques du produit Modèle : Machine à brouillard Showtec Atmos F-350 Tension : C.A. 230 V - 50 Hz (CE) Consommation : 1 000 W (230 V) Système de chauffage 1 000 W Temps de préchauffage approximatif de 3 min.
