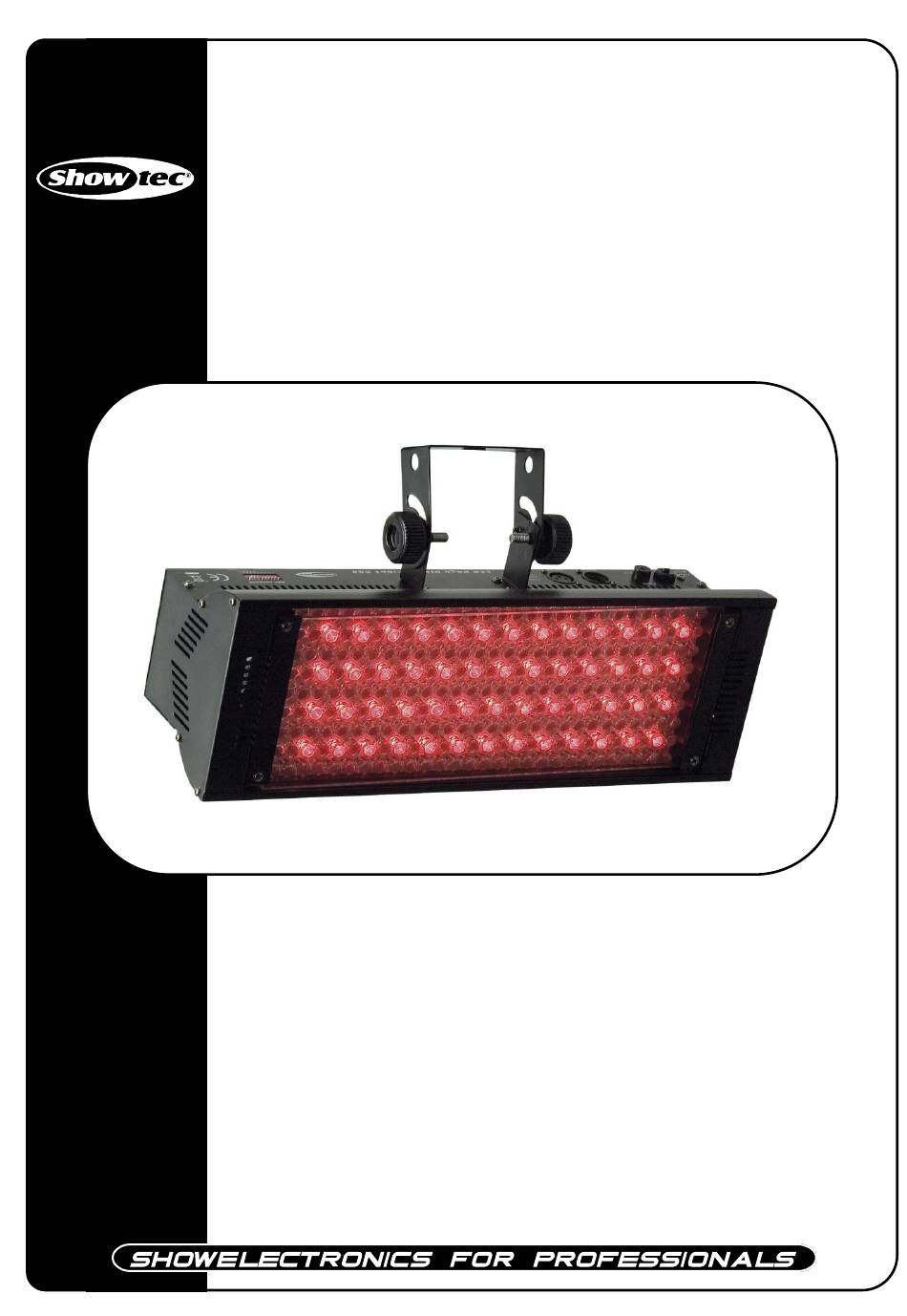

- Page 1 LED Wash Ultra Bright RGB ORDERCODE 42454 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Page 2 Pour plus d'informations : iwant@showtec.info Showtec vous propose une qualité et un prix parmi les meilleurs du marché. Par conséquent, revenez chez Showtec une prochaine pour un équipement d’éclairage toujours plus incroyable. Offrez-vous toujours le meilleur-- avec Showtec !
-
Page 3: Table Des Matières
Showtec Guide du produit LED Wash Ultra Bright RGB ™ Avertissement..............…...……………………………….…………..…….…… Consignes de sécurité…………………………………………………………………….……………….….………. Utilisations Principales…………...………………………………………………………………………..…..….……. Fixation………...……………………………………………………………………………………………..….……… Procédure de retour..………………………………………………..............Réclamations..……………………………………………….................. Description..….........……….……………………………............Caractéristiques et Vue générale………………………………………..…............. Arrière………………………………………………………………………..............Installation...........……………………………………..…............ Configuration et fonctionnement........…..…………………………….…........Modes de contrôle…………………….…………………………………………………………….……..………….. LED Wash Ultra Bright RGB unique (commande automatique)…………..…………………………….. -
Page 4: Avertissement
à l'usine, il est important que l'appareil soit restitué à l’usine dans son emballage d’origine. Votre colis comprend : • LED Wash 2x Showtec avec son cordon d’alimentation de 1,50 mètre • Manuel de l’utilisateur Durée de vie prévue de la DEL La luminosité... - Page 5 Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante de la pièce dans laquelle il se trouve. Si votre appareil Showtec ne fonctionne pas correctement, cessez immédiatement son utilisation. Emballez l'unité solidement (de préférence dans son emballage d'origine), et confiez-le à votre revendeur Showtec pour réparation.
-
Page 6: Fixation
USAGE • Cet appareil n'est pas conçu pour un fonctionnement permanent. L’arrêt régulier de l’appareil permettra de garantir sa qualité du fonctionnement dans le temps • La distance minimum entre la sortie de lumière et la surface éclairée doit être supérieure à 0,5 mètres. •... -
Page 7: Procédure De Restitution
Procédure de restitution La marchandise retournée doit être envoyée en poste prépayée et dans l'emballage d'origine, les étiquettes ne seront pas fournies. L’emballage doit comporter un étiquetage clair et un Numéro d'Autorisation de Retour (Numéro RMA). Les produits retournés sans numéro RMA seront refusés. Highlite n'acceptera ni les marchandises retournées ni aucune responsabilité. -
Page 8: Description
Description de l'appareil Caractéristiques LED Wash Ultra Bright RGB est un système à DEL de chez Showtec. • DEL extrêmement lumineuses • 252X diodes haute puissance (52 rouges, 116 vertes, 84 bleues) • Angle du faisceau de réflexion 18° • Durée de vie des DEL 100 000 heures •... -
Page 9: Arrière
Vue arrière Fig. 2 1) Terre 2) Câble d’alimentation 3) Fusible 0,5A 4) Connecteur de signal DMX 3 broches(ENTRÉE) 5) Connecteur de signal DMX 3 broches(SORTIE) 6) Micro-interrupteurs Installation Retirez tous les éléments ayant servi à l’emballage de la LED Wash Ultra Bright RGB. Vérifiez que toute la mousse et le rembourrage en plastique ont été... -
Page 10: Led Wash Ultra Bright Rgb Unique (Commande Sonore)
LED Wash Ultra Bright RGB unique (commande sonore) Fixez le projecteur sur l’armature. Laissez au moins 0,5 mètre de chaque côté pour permettre à l’air de circuler. Branchez l’extrémité du cordon d’alimentation dans une prise électrique adaptée. Lorsque le dispositif Indigo n'est pas branché par un câble DMX, il fonctionne comme un appareil autonome. -
Page 11: Led Wash Ultra Bright Rgb Multiples (Commande Dmx)
1. Fixez le projecteur sur une armature solide (utilisez une pince en C d’une capacité minimum de 30 kg ou supérieure rattachée à la Showtec LED Wash). Laissez au moins 0,5 mètre de chaque côté pour permettre à l’air de circuler. -
Page 12: Raccordement De L'appareil
Configuration avec LED Wash Ultra multiples Fig. 4 Remarque : Raccordez tous les câbles DMX et configurer les micro-interrupteurs avant de brancher l’alimentation électrique Raccordement de l’appareil Vous aurez besoin d'une liaison de données sérielle pour faire fonctionner un ou plusieurs projecteurs à l’aide d’un contrôleur DMX-512 ou pour synchroniser un spectacle lumière sur deux ou plusieurs appareils configurés en mode maître/esclave. -
Page 13: Configuration Du Micro-Interrupteur Pour Le Mode Dmx
DMX correspondants. Il important de noter que la configuration d’une adresse DMX correspond à la somme des valeurs des micro-interrupteurs. Une adresse DMX standard pour une LED Wash Ultra Showtec avec 5 canaux est : Exemple LED à déflexion Valeur d'adresse Micro-interrupteurs DMX «... - Page 14 Tableau de référence rapide d’adresse DMX DMX Address Quick Reference Chart Postion du micro-interrupteur Dip Switch Position CONFIGURATION DU DMX DIP SWITCH SET MICRO-INTERRUPTEUR 0=OFF 1=ON 0=OFF 1=ON Dip Switch Position DMX Address Position du micro-interrupteur Adresse DMX...
-
Page 15: Canaux Dmx
6. Retournez l'appareil à votre revendeur Showtec. Aucune réponse au DMX Réponse : Vous pouvez suspecter le câble DMX ou les connecteurs, un dysfonctionnement du contrôleur, un dysfonctionnement de la carte DMX d’effets de lumière. - Page 16 Problème Cause(s) probable(s) Solution L’appareil n’est pas alimenté · Vérifiez que l’alimentation et les Un ou plusieurs câbles sont branchés. appareils sont Fusible principale grillé. · Remplacez le fusible. complètement hors usage. Les appareils se Le contrôleur n'est pas branché. ·...
-
Page 17: Spécifications Du Produit
Spécifications du produit Modèle : LED Wash Ultra Bright RGB Showtec DEL extrêmement lumineuses 252X diodes haute puissance (52 rouges, 116 vertes, 84 bleues) Angle du faisceau de réflexion 18° Durée de vie des DEL 100 000 heures Puissance de crête 75 Watts Puissance continue 30 Watts Système de mélange de couleurs RVB...
