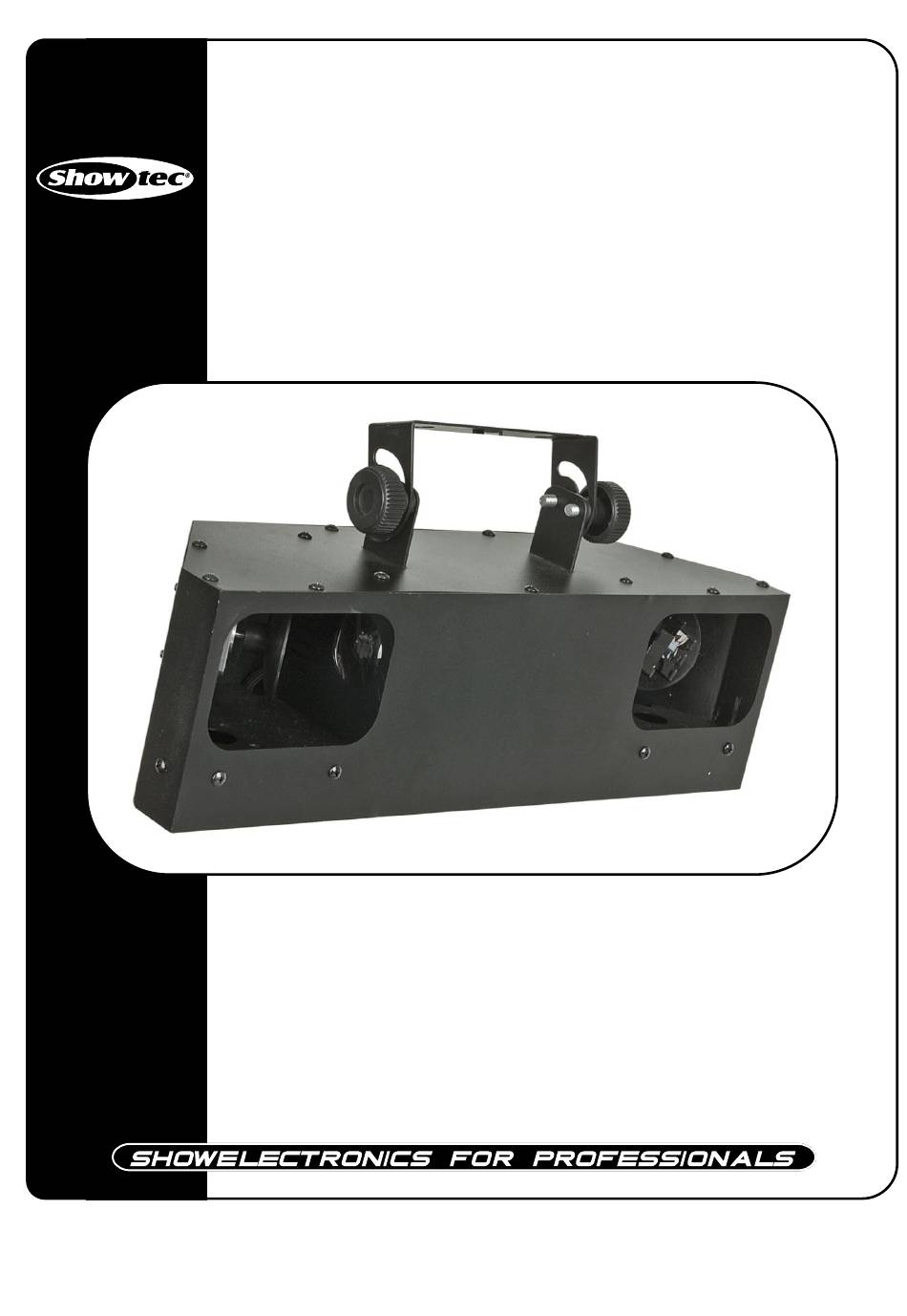

- Page 1 LED Double Scan ORDERCODE 43082...
- Page 2 Vous venez d’acquérir un produit bénéficiant de la très haute qualité et des innovations proposées par Showtec. Le Showtec LED Double Scan va vous permettre de créer l’animation dans n’importe quel lieu. Que vous souhaitiez simplement un système plug & play ou une présentation DMX sophistiquée, ce produit est conçu pour répondre à...
-
Page 3: Table Des Matières
Showtec Showtec LED Double Scan ™ Fiche de produit Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Instructions de retour ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Aperçu .................................... 6 Face arrière .................................. -
Page 4: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : • Le Showtec LED Double Scan avec câble d’alimentation IEC de 0,9 m • Manuel de l’utilisateur Durée de vie prévue de la LED La luminosité... - Page 5 La condensation qui se formerait à l’intérieur de l’appareil pourrait l’endommager. Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 6: Conditions D'utilisation
Conditions d’utilisation • Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. • La distance minimum entre la sortie lumineuse et la surface illuminée doit être d’au moins 0,5 mètre. •... -
Page 7: Instructions De Retour
Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits retournés sans numéro RMA seront refusés. Dans ce cas, Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité. -
Page 8: Description De L'appareil

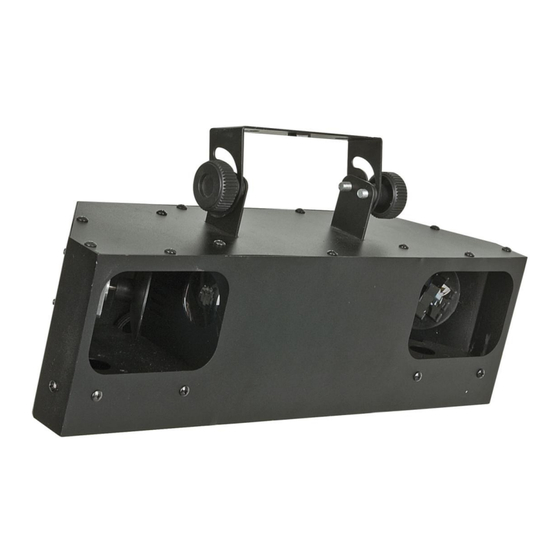

Description de l’appareil Caractéristiques Le Showtec LED Double Scan est un effet lumineux avec une grande puissance en sortie et des effets d’excellente qualité. • LEDs 3 W haute puissance • Contrôle individuel des couleurs par DMX • Attribuez instantanément les moteurs et / ou LEDs à des programmes déclenchés par le son •... -
Page 9: Face Arrière
Face arrière 4 5 6 Fig. 2 Connecteur de signal DMX (OUT) à 3 broches Connecteur de signal DMX (IN) à 3 broches DIP switchs DMX Contrôle de sensibilité audio 7) Microphone Entrée IEC + fusible 2A / 250 V 9) Terre Installation Retirez tout le matériel d’emballage du LED Double Scan... -
Page 10: Modes De Contrôle
Modes de contrôle 5 modes sont disponibles : 1) Automatique 2) Personnalisé 3) Contrôle sonore 4) Maître/Esclave 5) DMX512 (4 canaux) Un LED Double Scan (Automatique) 1. Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 11: Plusieurs Led Double Scan (Contrôle Maître / Esclave)
Plusieurs LED Double Scan (contrôle maître / esclave) 1. Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 2. Utilisez toujours un câble de sécurité (code commande 70140 / 70141). Utilisez un câble XLR à... -
Page 12: Plusieurs Led Double Scan (Contrôle Dmx)
Plusieurs LED Double Scan (contrôle DMX) 1. Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 2. Utilisez toujours un câble de sécurité (code commande 70140 / 70141). Utilisez un câble XLR à 3 broches pour connecter les LED Double Scan et autres appareils. Raccordez les unités entre elles (Fig. -
Page 13: Réglage Du Dip Switch Pour Le Mode Dmx
Les adresses du contrôleur peuvent être définies en faisant glisser les DMX switchs choisis entre #1 et #9. Vous devez savoir que les réglages des adresses DMX sont la somme des valeurs du DIP switch. Une adresse DMX standard pour Showtec LED Double Scan à 4 canaux est définie de la manière suivante :... -
Page 14: Tableau De Calcul Rapide Des Adresse Dmx
Tableau de calcul rapide des adresse DMX... -
Page 15: Connexion De L'appareil
Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez un contrôleur DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge. -
Page 16: Canaux Dmx
Canaux DMX 4 canaux Canal 1 – Couleurs Extinction 5-28 Rouge 29-56 Vert 57-84 Bleu 85-112 Vert + bleu 113-140 Rouge + bleu 141-168 Rouge+vert 169-197 Rouge + vert + bleu 198-224 Chase 3 couleurs + rotation 225-255 Chase 7 couleurs + rotation Canal 2 –... -
Page 17: Entretien
4. Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Showtec LED Double Scan ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 18: Pas De Réponse Du Dmx
Pas de réponse du DMX Réponse : il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement du contrôleur ou de la carte DMX d’effets lumineux. 1. Vérifiez le câble DMX : débranchez l’unité, changez le câble DMX puis reconnectez l’appareil à l’alimentation. -
Page 19: Spécifications Du Produit
Spécifications du produit Modèle : Showtec LED Double Scan Tension : 240 V - 50 Hz (CE) Consommation électrique : 60 W LEDs : LEDs RGB 3 W (2 x RGB 3-en-1) Fusible : 2A / 250 V Dimensions : 464x130x216 mm (L x l x H)
