• Débit maximum : 12 l/h.
• Hauteur max d'aspiration : 1 m Hauteur max de refoulement : 19,8 m

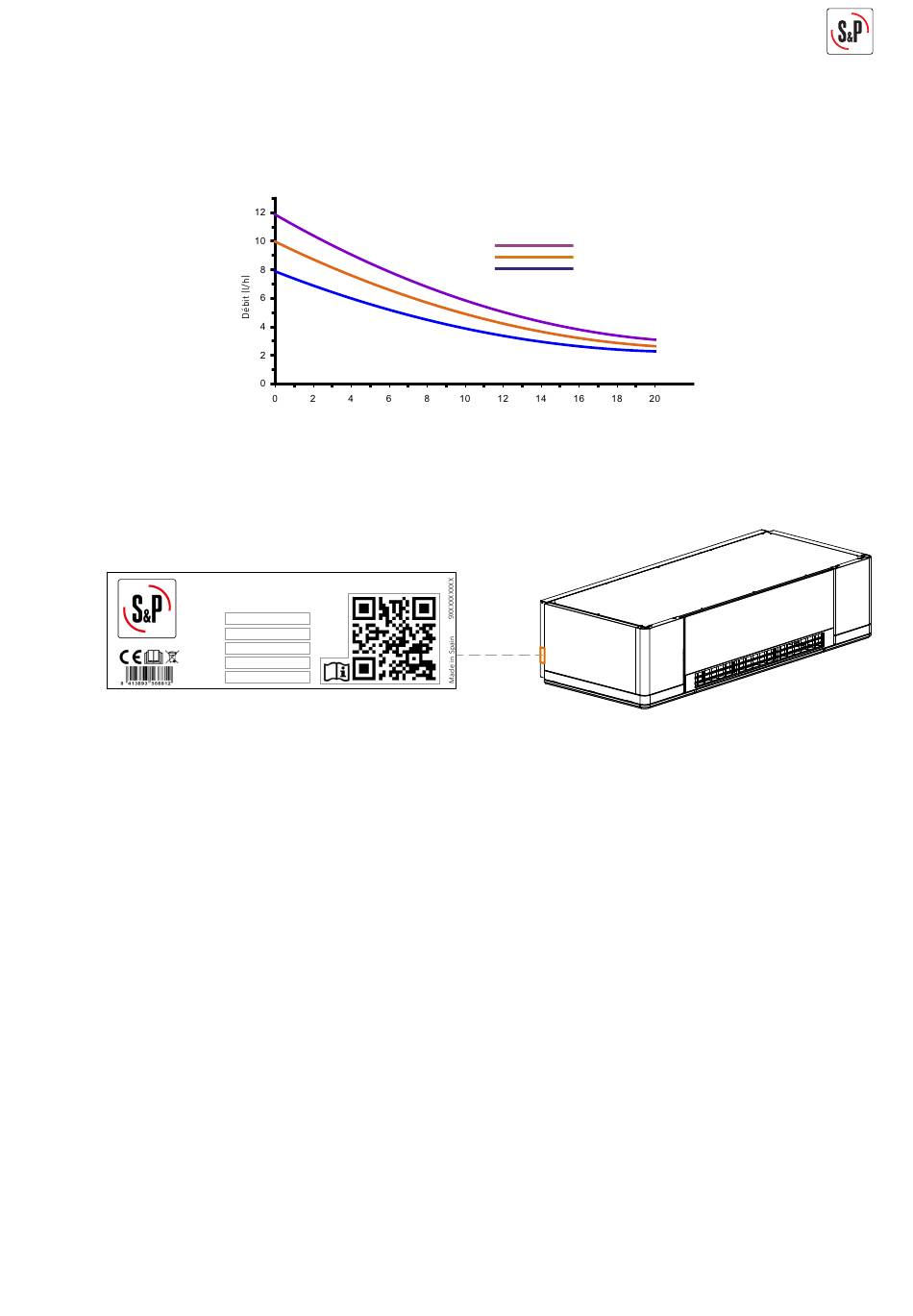

Tableau de performances – pompe à condensats
8.6.3. Connexion électrique
Avant de connecter l'alimentation, vérifi ez que le type et la taille du câble sont adaptés aux caractéristiques de
l'équipement (informations sur la plaque signalétique).
Position de la plaque signalétique :
PURECLASS 800 CL PH CP G4 F7
Code: 5153190500
U
230V 50-60Hz (I)
N
P max 0,7 kW
Date: 5123
I max 2,2 A
T amb 0 / 40 ºC
T out -20 / 40 ºC
ATTENTION :
L'équipement doit être protégé conformément aux exigences de la réglementation électrotechnique locale, s'as-
surer que les éléments suivants existent :
- Protection contre les surintensités
- Protection différentielle avec une sensibilité de 300 mA
- Dispositif de sécurité à commande manuelle (interrupteur principal ou section de coupure)
Dans la gamme de récupérateurs PURECLASS CL, tous les composants intégrés dans l'unité, sont fournis câblés
au réseau électrique (ventilateurs, batteries électriques de préchauffe et post chauffe, pressostats de fi ltres,
sondes de température et registre de by-pass). Le branchement électrique à effectuer par l'installateur se limite
au branchement d'accessoires externes tels que la télécommande ou la sonde de qualité d'air extérieure, et enfi n
le raccordement de le câble d'alimentation principale aux bornes à l'intérieur de l'armoire électrique.
Effectuez le raccordement électrique conformément à ce qui est décrit dans le schéma de câblage correspondant
(à la fi n de ce manuel).
Cet équipement est conforme aux réglementations de compatibilité électromagnétique.
L'utilisation de câbles blindés et une faible distance entre l'unité et la télécommande sont vivement recomman-
dés.
Pour éviter les interférences qui pourraient affecter le fonctionnement de l'unité, il est recommandé que le câ-
blage soit éloigné des autres lignes électriques, moteurs, compresseurs frigorifi ques, variateurs de fréquence
ou similaires.
0 m Horizontale
50 m Horizontale
100 m Horizontale
Levage vertical (m)
15
