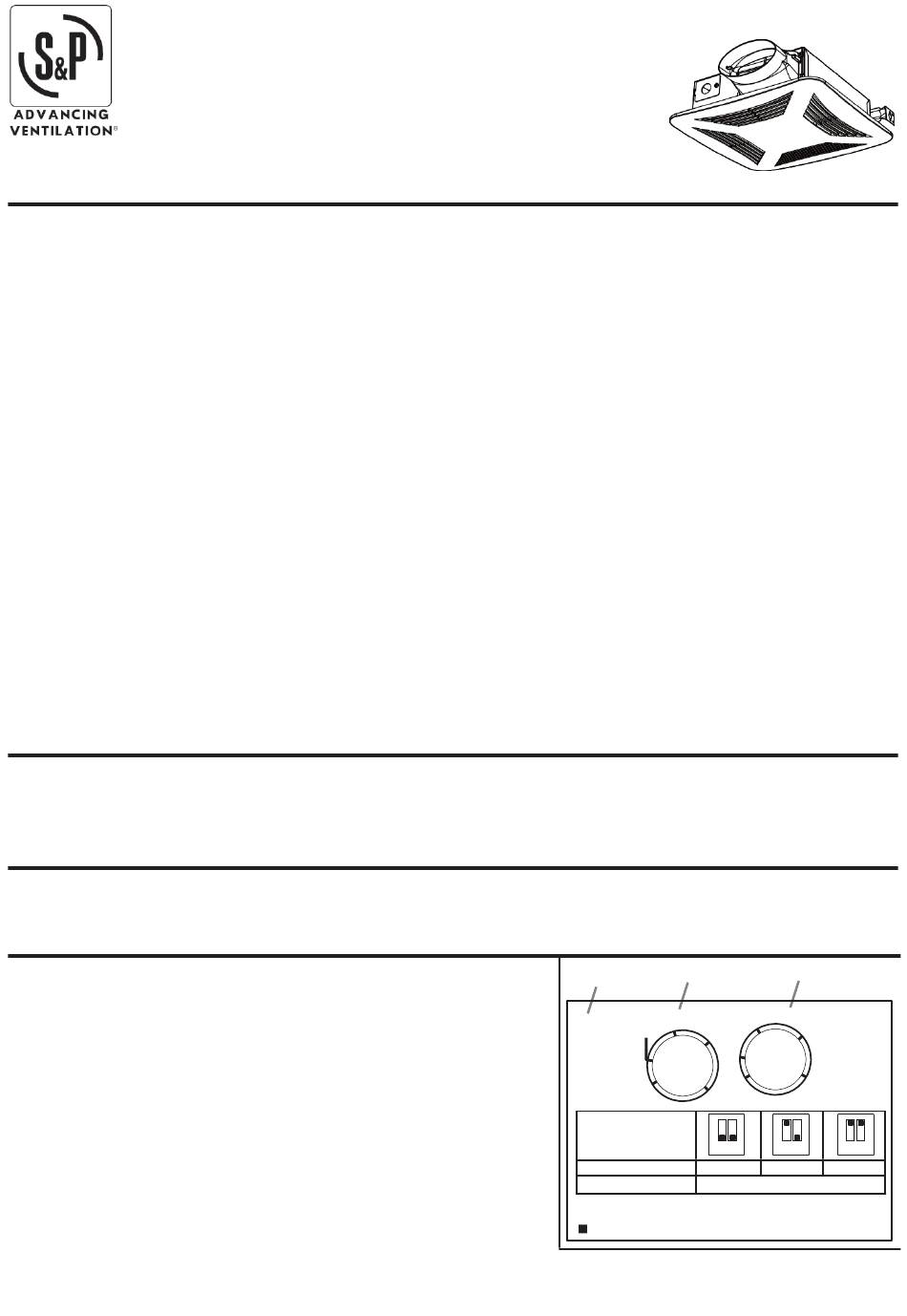

S&P PCLPD100XHP Manuel D'utilisation

Modèle : PCLPD100XHP
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE, OBSERVEZ CE QUI SUIT :
a).
N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant.
b).
Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation au niveau du panneau de service et verrouillez le dispositif de déconnexion du service afin
d'éviter toute remise sous tension accidentelle. S'il n'est pas possible de verrouiller le dispositif de déconnexion, fixez solidement un dispositif d'avertissement bien visible, tel qu'une
étiquette, sur le panneau de service.
c).
Les travaux d'installation et le câblage électrique doivent être effectués par une (des) personne(s) qualifiée(s), conformément à tous les codes et normes applicables, y compris
les codes et normes de construction ignifugés.
d).
Une quantité d'air suffisante est nécessaire pour assurer une bonne combustion et l'évacuation des gaz par le conduit (cheminée) des appareils à combustible, afin d'éviter
les retours d'air.
Suivez les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA), l'American Society
for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les autorités locales.
e).
Lorsque vous découpez ou percez un mur ou un plafond, n'endommagez pas les câbles électriques et autres installations cachées.
f).
Les ventilateurs aspirants doivent toujours être ventilés vers l'extérieur.
g).
Peut être utilisé au-dessus d'une baignoire ou d'une douche lorsqu'il est raccordé à un circuit de dérivation protégé par un disjoncteur de fuite à la terre (installation au
plafond uniquement).
h).
Cet appareil doit être mis à la terre.
i).
Ne pas utiliser dans les cuisines.
j).
Pour réduire les risques d'incendie et évacuer correctement l'air, veillez à faire passer l'air à l'extérieur - N'évacuez pas l'air vicié dans des espaces situés à l'intérieur des
murs ou des plafonds ou dans des greniers, des vides sanitaires ou des garages.
k).
AVERTISSEMENT : Pour réduire le risque d'incendie ou de choc électrique, n'utilisez pas ce ventilateur avec un dispositif de contrôle de la vitesse à semi-conducteurs.
l).
Le ventilateur ne doit pas être installé dans un plafond isolé thermiquement à une valeur supérieure à R40.
ATTENTION
1.
Pour un usage général de ventilation uniquement. Ne pas utiliser pour évacuer des matériaux et des vapeurs dangereux ou explosifs.
2.
Ce produit est conçu pour être installé dans des plafonds ayant une inclinaison maximale de 12/12 (angle de 45 degrés). Le raccord de la gaine doit être orienté vers le haut.
3.
Pour éviter d'endommager les roulements du moteur et d'avoir des roues bruyantes et/ou déséquilibrées, évitez les projections de cloisons sèches, la poussière de construction, etc. sur l'unité
motrice.
4.
Veuillez lire l'étiquette de spécification sur le produit pour plus d'informations et d'exigences.
NETTOYAGE ET ENTRETIEN
Pour un fonctionnement silencieux et efficace, une longue durée de vie et un aspect esthétique, abaissez ou retirez la grille et aspirez l'intérieur de l'appareil à l'aide de la brosse à poussière. Le moteur est lubrifié en
permanence et n'a jamais besoin d'être huilé. Si les roulements du moteur font des bruits excessifs ou inhabituels, remplacez le moteur par un moteur de même type. La turbine doit également être remplacée.
FONCTIONNEMENT
Voir "Connecter le câblage" pour plus de détails.
Le boîtier de commande, situé à l'intérieur du logement du ventilateur, comporte trois réglages distincts :
(1)
Le bouton de réglage du débit d'air inférieur permet de régler le débit d'air inférieur de 30 CFM jusqu'au débit d'air de la vitesse
élevée du ventilateur déterminée par le réglage de l'interrupteur à bascule.
La petite vitesse est désactivée lorsqu'elle est réglée entre OFF et 30 CFM (réglage d'usine sur OFF).
(2)
Le bouton du capteur d'humidité fixe un point de consigne réglable par l'utilisateur. Le capteur d'humidité est désactivé
lorsqu'il est réglé entre OFF et 30 % (réglage d'usine à 80 % (température ambiante de 25℃ )).
(3)
L'interrupteur à bascule permet de régler la vitesse supérieure du ventilateur de 50 à 100 CFM. (réglé en usine sur 100
CFM).
Cod : 0060303007-A
LIRE ET CONSERVER CES INSTRUCTIONS
Installateur : Laissez ce manuel au propriétaire de la maison.
VENTILATEUR D'AÉRATION
Boîtier de commande Bouton de débit d'air faible
S
30 50%
45
CFM
70%
30
OFF
OFF
Max.
Position du commutateur
1 2
50
Débit d'air (CFM)
Diamètre du conduit
Pour modifier le débit d'air présélectionné, réglez les interrupteurs de
commande comme indiqué dans le tableau ci-dessus.
est la position de l'interrupteur
Bouton du capteur d'humidité
H (%)
60
80
1 2 1 2
80 100
4" ovale
