S&P PCD110XP Instructions

MODÈLE : PCD110XP
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE, OBSERVEZ CE QUI SUIT :
a).
N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant.
b).
Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation au niveau du panneau de service et verrouillez le dispositif de déconnexion du service afin d'éviter toute
remise sous tension accidentelle. S'il n'est pas possible de verrouiller le dispositif de déconnexion, fixez solidement un dispositif d'avertissement bien visible, tel qu'une étiquette, sur le panneau de
service.
c).
Les travaux d'installation et le câblage électrique doivent être effectués par une (des) personne(s) qualifiée(s), conformément à tous les codes et normes applicables, y compris
les codes et normes de construction ignifugés.
d).
Une quantité d'air suffisante est nécessaire pour assurer une bonne combustion et l'évacuation des gaz par le conduit de fumée (cheminée) des appareils de chauffage, afin d'éviter les
retours d'air. Suivez les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et l'American
Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), ainsi que les autorités locales chargées du code.
e).
Lorsque vous découpez ou percez un mur ou un plafond, n'endommagez pas les câbles électriques et autres installations cachées.
f).
Les ventilateurs aspirants doivent toujours être ventilés vers l'extérieur.
g).
Peut être utilisé au-dessus d'une baignoire ou d'une douche lorsqu'il est raccordé à un circuit de dérivation protégé par un disjoncteur de fuite à la terre (installation au plafond uniquement).
h).
Cet appareil doit être mis à la terre.
i).
Ne pas utiliser dans les cuisines.
j).
Pour réduire le risque d'incendie et évacuer correctement l'air, veillez à faire passer l'air à l'extérieur - N'évacuez pas l'air dans les espaces situés à l'intérieur des murs ou des plafonds, ni dans
les greniers, les vides sanitaires ou les garages.
k).
AVERTISSEMENT : Pour réduire le risque d'incendie ou de choc électrique, n'utilisez pas ce ventilateur avec un dispositif de contrôle de la vitesse à semi-conducteurs.
l).
Le ventilateur ne doit pas être installé dans un plafond isolé thermiquement à une valeur supérieure à R40.
ATTENTION
1.
Pour un usage général de ventilation uniquement. Ne pas utiliser pour évacuer des matériaux et des vapeurs dangereux ou explosifs.
2.
Ce produit est conçu pour être installé dans des plafonds ayant une inclinaison maximale de 12/12 (angle de 45 degrés). Le raccord de la gaine doit être orienté vers le haut.
3.
Pour éviter d'endommager les roulements du moteur et d'avoir des roues bruyantes et/ou déséquilibrées, évitez les projections de cloisons sèches, la poussière de construction, etc. sur l'unité motrice.
4.
Veuillez lire l'étiquette de spécification sur le produit pour plus d'informations et d'exigences.
*Le manuel en format électronique peut être téléchargé sur le site web de notre entreprise, ou obtenu auprès de notre revendeur.
NETTOYAGE ET ENTRETIEN
Pour un fonctionnement silencieux et efficace, une longue durée de vie et un aspect attrayant, abaissez ou retirez la grille et aspirez l'intérieur de l'appareil à l'aide de la brosse à épousseter.
Le moteur est lubrifié en permanence et n'a jamais besoin d'être huilé. Si les roulements du moteur font des bruits excessifs ou inhabituels, remplacez le moteur par un moteur de service identique. La roue doit également
être remplacée.
FONCTIONNEMENT
Voir "CÂBLAGE ÉLECTRIQUE" pour les détails du câblage et de l'interrupteur.

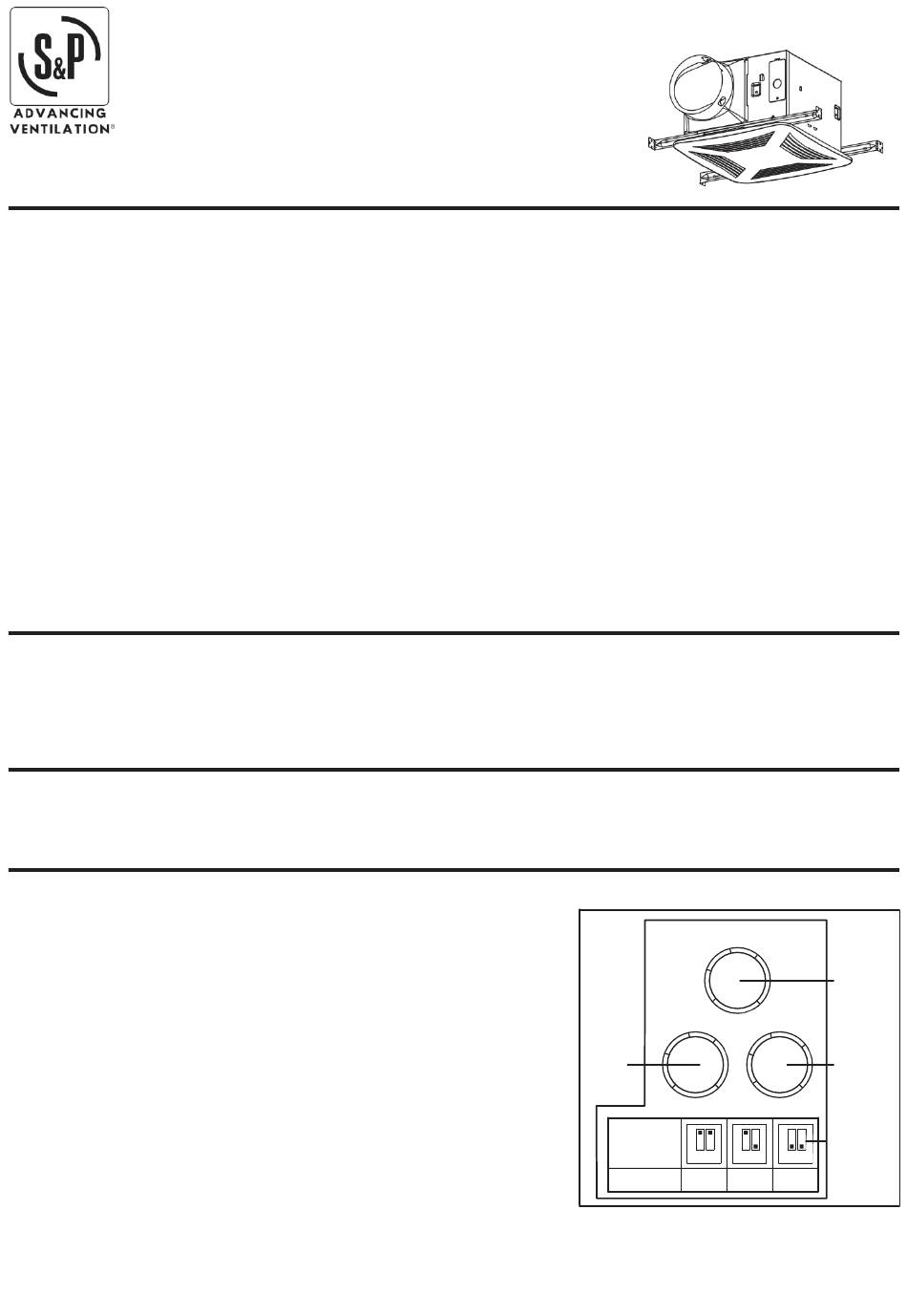

Le boîtier de commande, situé à l'intérieur du logement du ventilateur, comporte quatre réglages :
(1)
Les interrupteurs à bascule permettent de régler la vitesse élevée du ventilateur entre 80 et 140 CFM (110 CFM en usine). Le
ventilateur fonctionne à grande vitesse lorsque l'interrupteur II est activé.
(2)
Le bouton de temporisation définit la durée pendant laquelle le ventilateur continuera à fonctionner à grande vitesse après que
l'interrupteur II a été désactivé, qu'un mouvement a été détecté (si activé) ou que la limite d'humidité relative a été atteinte (si activé).
Cette durée est réglable de 5 à 60 minutes. Une fois la durée programmée écoulée, le ventilateur fonctionne en vitesse lente (low
speed). Le réglage de la temporisation est désactivé lorsqu'il est réglé entre OFF et 5 minutes (réglé en usine sur OFF). REMARQUE
: pour les applications de détection d'humidité, le ventilateur continue de fonctionner pendant 5 minutes lorsque l'humidité est
inférieure à la limite de RH%, même si le bouton de temporisation est réglé entre OFF et 5 minutes.
(3)
Le bouton de débit d'air faible (vitesse faible) règle le débit d'air faible de 30 CFM jusqu'au débit d'air de la vitesse élevée. La
petite vitesse est désactivée lorsqu'elle est réglée entre OFF et 30 CFM (réglée en usine sur OFF). Le ventilateur fonctionne en
petite vitesse lorsque l'interrupteur I est activé et que l'humidité est inférieure à la limite RH% (si activée), et qu'aucun mouvement
n'est détecté (si activée).
(4)
Le bouton du capteur d'humidité définit la limite du pourcentage d'humidité relative à partir de laquelle le ventilateur fonctionnera
automatiquement à grande vitesse. Le capteur d'humidité est désactivé lorsqu'il est réglé entre OFF et 30 % (réglé en usine sur
OFF).
LIRE ET CONSERVER CES INSTRUCTIONS
Installateur : Laissez ce manuel au propriétaire de la maison.
VENTILATEUR D'AÉRATION
30%
OFF
60%
30
CFM
Faible débit d'air
bouton
OFF
S
Interrupteur
position
(1) (2)
Débit d'air (CFM) 140
45%
60%
Humidité
bouton du capteur
80%
H
20min
80% 40min
5min
Délai de temporisation
bouton
OFF
Max. 60min
T
Interrupteur à bascule
(1) (2) (1) (2)
110 80
Code : 0060302596-C
