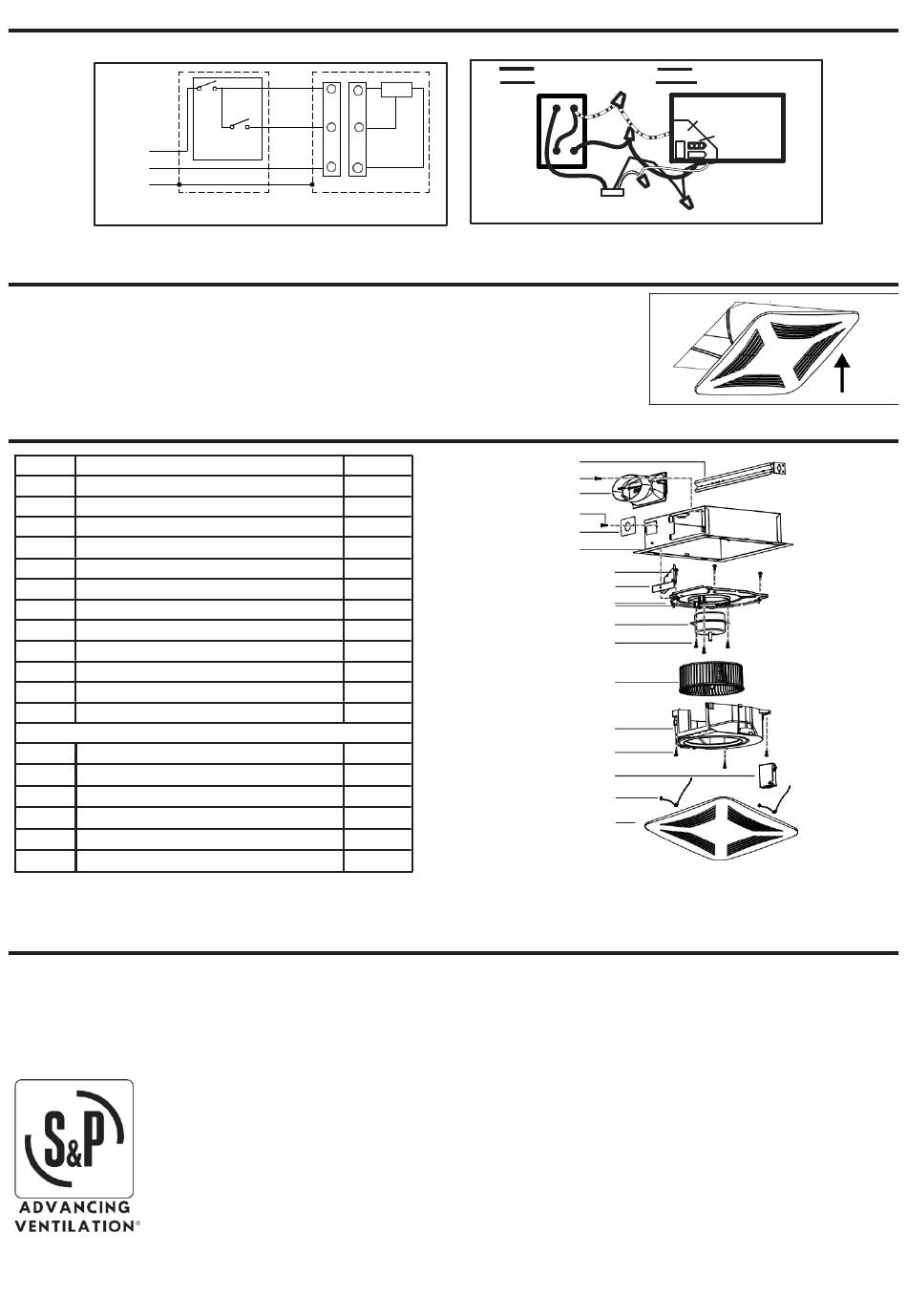

CONNECTER LE CÂBLAGE ÉLECTRIQUE
Faites passer le câblage domestique de 120 V CA jusqu'à l'emplacement du ventilateur. Utilisez uniquement des connecteurs homologués UL (non fournis) pour fixer le câblage domestique à la plaque
de câblage. Reportez-vous au schéma de câblage et connectez les fils comme indiqué.
(INTERRUPTEUR) (I)
SWITCH II
BLK
(LIGNE) ( WHT)
IN GRD
INSTALLER LA GRILLE
Installez le matériel de plafond pour compléter la construction du plafond. Découpez ensuite autour du boîtier du ventilateur.
Pour fixer la grille au boîtier du ventilateur, pincez les ressorts de la grille sur les côtés de la grille et placez la grille dans le boîtier avec les
ressorts de la grille dans les fentes appropriées. Poussez la grille vers le plafond pour la fixer.
PIÈCES DE RECHANGE
PARTIE
NOM DE LA PARTIE
1
Assemblage de la grille (comprend la partie 2)
2
Ressort de grille
Boîtier d'alimentation
3
4
Soufflerie
5
Roue de la soufflerie
6
Moteur
7
Plaque moteur
8
Assemblage du panneau de câblage / du harnais
9
Logement
10
Plaque de câblage
11
Connecteur de clapet / conduit
Barre de suspension
12
a
Vis
Vis
e
Vis
f
Vis
L'ense b m ble de
la soufflerie comprend les pièces 3, 4, 5, 6, b, c.
Vis
*Les pièces de rechange sont indiquées à des fins d'illustration uniquement et ne sont pas vendues séparément.
c
Vis
AVERTISSEMENT : Avant de procéder au remplacement, veillez à couper l'alimentation de la source d'énergie.
GARANTIE
d
S&P USA Ventilation Systems, LLC. et S&P Canada Ventilation Products, Inc. garantissent à l'utilisateur final initial de leurs produits que leurs ventilateurs d'extraction sont exempts de défauts de matériaux et de fabrication pendant une période de six (6) ans à compter de
la date d'achat initiale. IL N'Y A AUCUNE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES D'ADÉQUATION À UN USAGE PARTICULIER.
Au cours de cette période de six ans, S&P s'engage, à son choix, à réparer les produits ou pièces retournés, ou à fournir des produits ou pièces de remplacement, sans frais, pour tout produit ou pièce qui s'avérerait défectueux dans des conditions normales d'utilisation.
Cette garantie ne couvre pas les opérations normales d'entretien et de maintenance, ni les pièces ayant fait l'objet d'une mauvaise utilisation, d'une négligence, d'un accident, d'un entretien ou d'une réparation inappropriés, d'une installation défectueuse ou d'une
installation contraire aux instructions d'installation recommandées.
L'obligation de S&P de réparer ou de remplacer, au choix de S&P, sera le seul et unique recours de l'acheteur dans le cadre de cette garantie. La présente garantie ne couvre ni la main-d'œuvre ni les matériaux. S&P n'est pas responsable des dommages accessoires
découlant de l'utilisation ou de la performance du produit.
Cette garantie vous donne des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un État à l'autre.
Pour bénéficier du service de garantie, vous devez informer S&P à l'adresse ou au numéro de téléphone indiqués ci-dessous, fournir le numéro de modèle et l'identification de la pièce, et décrire la nature du défaut du produit ou de la pièce. Il peut vous être demandé
d'envoyer la pièce défectueuse à S&P. L'expédition des pièces réparées ou de remplacement par S&P e s t gratuite si votre adresse est située aux Etats-Unis ou au Canada. Au moment de la demande de service de garantie, vous devez présenter une preuve de la
date d'achat d'origine.
S&P USA Ventilation Systems, LLC.
6393 Powers Avenue Jacksonville, FL 32217
P. 904-731-4711
F. 800-961-7379
www.solerpalau-usa.com
S&P Canada Ventilation Products, Inc.
6710 Maritz Drive Unit #7 Mississauga, ON L5W 0A1 - Canada
T. 416-744-1217
F. 416-744-0887
www.solerpalaucanada.com
BRN
BLK
WHT
GRD
BOÎTIER D'INTERRUPTEUR
VENTILATEUR
INTERRUPTEUR I
INTERRUPTEUR II
UNITÉ
Qté.
1
2
1
1
1
1
1
1
1
1
1
1
3
3
1
1
1
3
4
NOIR (BLK)
BLANC (WHT)
MASSE (GRD)
BRUN (BRN)
FIL
UNITÉ
(PANEL) (
BOÎTE À BOUTONS
ALIMENTATION 120V AC
12
f 11
e
10
9
8
d
c
7
6
b
5
4
a
3
2
1
FAN)
RECEPTACLE
