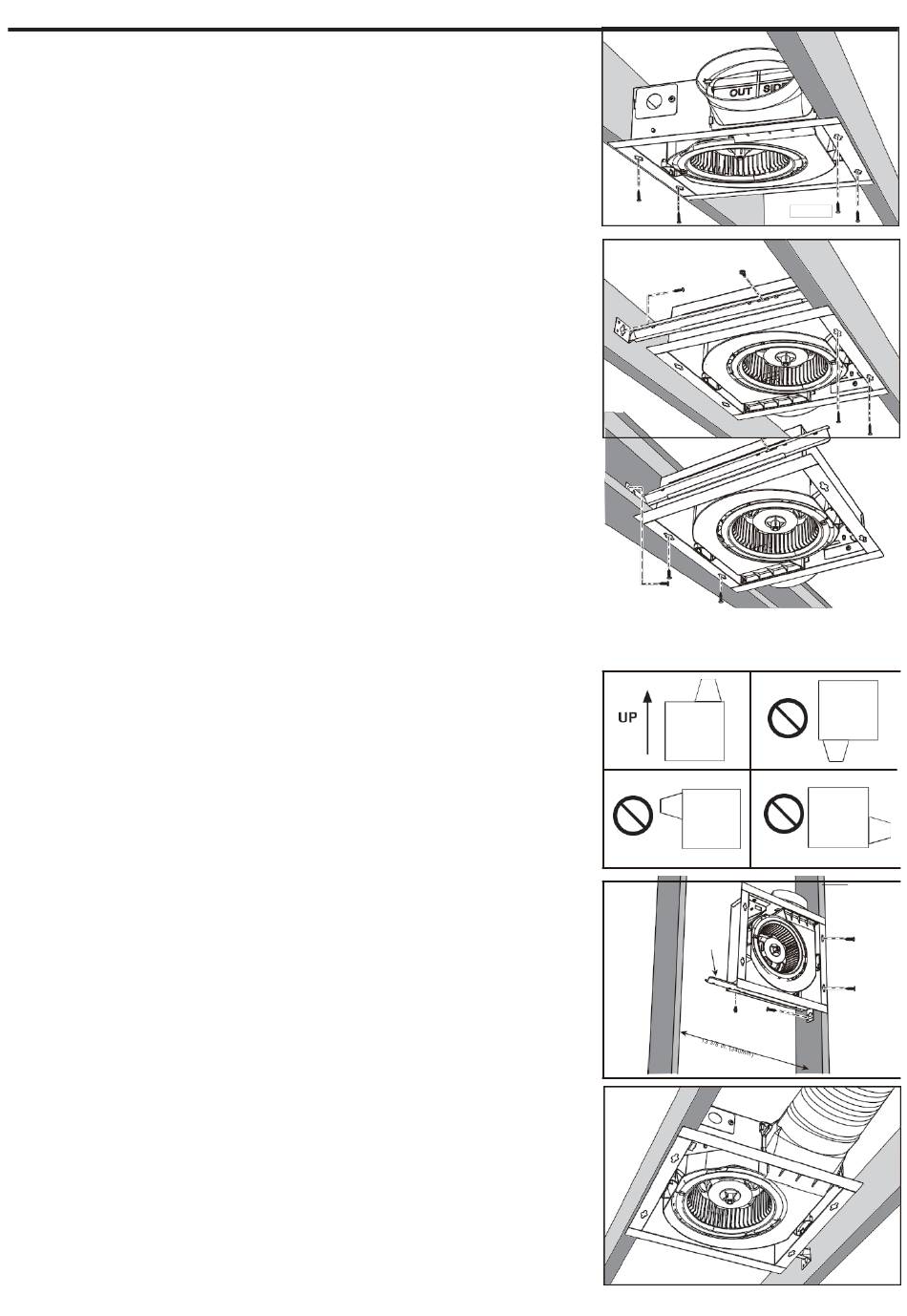

INSTRUCTIONS D'ASSEMBLAGE
2.
Montage avec trous de fixation
Maintenir le boîtier en place de manière à ce que la bride de montage soit en contact avec le bas de la solive. Visser la bride
de montage aux solives à travers les trous A et B.
3.
Montage avec trous de fixation
Faites glisser une barre de suspension dans le canal du boîtier et ajustez-la au besoin pour qu'elle s'insère dans l'ossature.
cadres. Maintenir le boîtier en place de manière à ce que la bride de montage soit en contact avec le mur.
Vissez la bride de montage à la solive à travers les trous A et B. Vissez la barre de suspension de l'autre côté de la solive à
travers son trou.
Visser la barre de suspension au boîtier à l'aide de la vis A.
4.
Montage sur poutrelle en I
Glisser la barre de suspension dans le canal du boîtier et l'ajuster si nécessaire pour qu'elle s'adapte à la poutrelle en I.
Maintenez le boîtier en place de manière à ce que la bride de montage soit en contact avec le bas de la solive. Visser la
bride de montage à la solive par les trous A et B. Visser la barre de suspension à la solive par son trou.
Visser la barre de suspension au boîtier à l'aide de la vis A.
5. Installation au mur
5a. Lorsque le produit est installé au mur, l'adaptateur doit être orienté vers le haut.
5b. Faites glisser la barre de suspension dans le canal du boîtier. Maintenir le boîtier en place
de manière à ce que la bride de montage soit en contact avec la surface intérieure du goujon. Visser la bride de montage
au goujon par les trous A et B du même côté. Visser la barre de suspension sur le goujon à travers son trou.
Visser la barre de suspension au boîtier à l'aide de la vis A.
La distance minimale d'installation entre les montants est de 340 mm.
6. INSTALLER LES GAINES RONDES
Raccorder le conduit rond (non fourni) au connecteur registre/conduit, et acheminer le conduit jusqu'à un capuchon de toit ou
de mur (non fourni).
A l'aide de ruban adhésif (non fourni), fixez tous les raccords de la tuyauterie de manière à ce qu'ils soient étanches à l'air.
Les conduits reliant ce ventilateur à l'extérieur du bâtiment ont un effet important sur le débit d'air, le bruit et la consommation
d'énergie du ventilateur. Pour obtenir les meilleures performances, utilisez les conduits les plus courts et les plus droits
possibles et évitez d'installer le ventilateur avec des conduits plus petits que ceux qui sont recommandés. L'isolation autour
des conduits peut réduire les pertes d'énergie et empêcher la formation de moisissures. Les ventilateurs installés sur des
conduits existants peuvent ne pas atteindre leur débit d'air nominal.
