Avant-propos

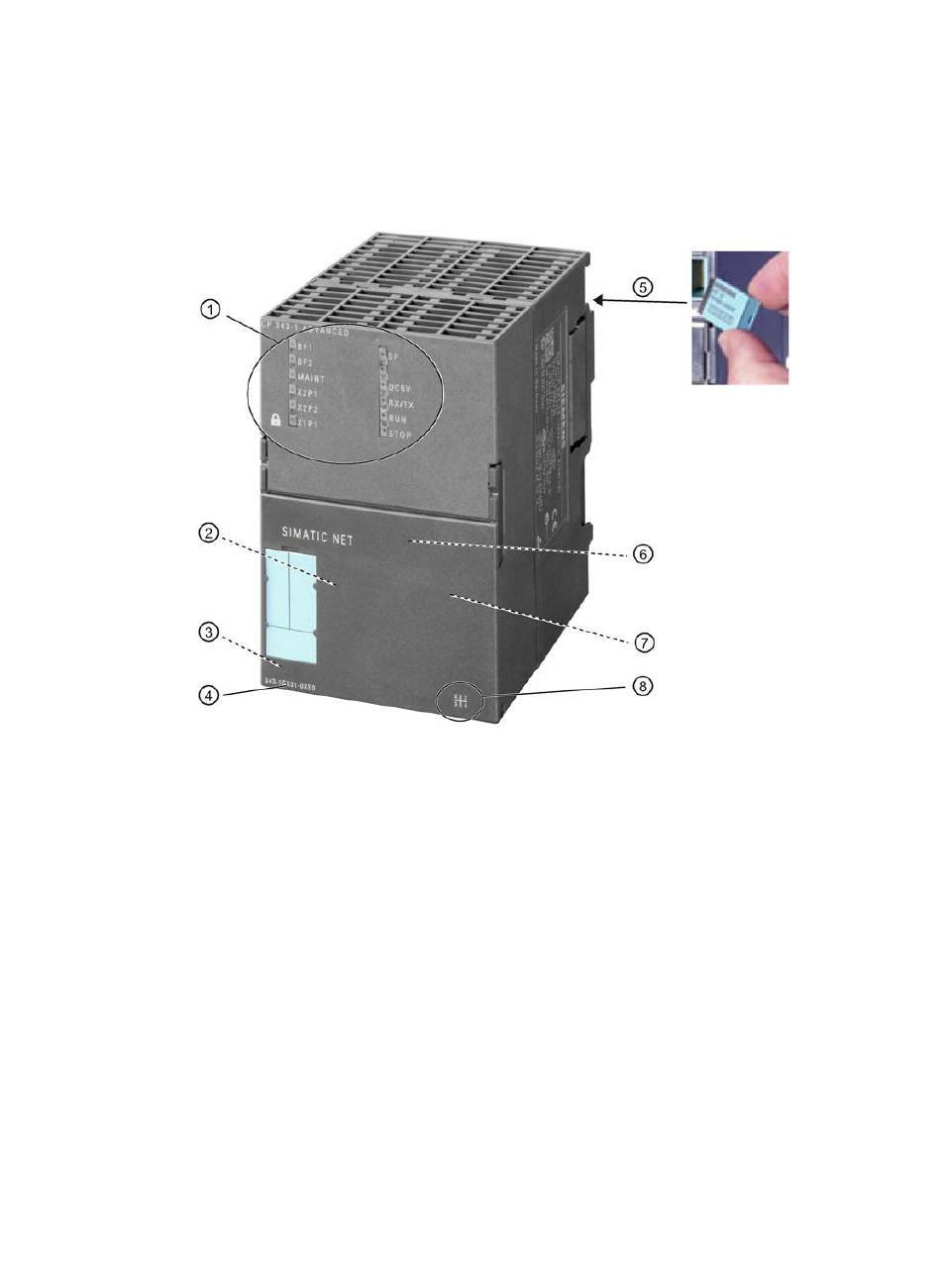

Légende :
①
②
③
④
⑤
⑥
⑦
⑧
Figure 1
CP 343-1 Advanced
Manuel, 01/2023, C79000−G8977−C202-08
LED témoins
Sous le volet en face avant :
Interface PROFINET, 2 connecteurs RJ45 femelles à 8 points
Fonctions de sécurité des données : Interface vers le sous-réseau interne, protégé
Sous le volet en face avant :
- Connecteur femelle d'alimentation DC 24 V
- Tirette de mise à la masse
Numéro d'article
C-PLUG (face arrière)
Sous le volet en face avant :
Impression des adresses MAC des interfaces et de la version de firmware
Sous le volet en face avant :
Interface Gigabit, 1 connecteur RJ45 femelle à 8 points
Fonctions de sécurité des données : Le cadenas symbolise l'interface vers le sous-réseau externe
non sécurisé.
X = Numéro de version du matériel
CP 343-1 Advanced
