Invacare® Action® Ampla™
6.2 Barre de poussée
Une barre de poussée peut être installée en option.
Une barre de poussée doit être installée pour les options
suivantes :
•
Frein réservé à la tierce-personne
•
Support à perfusion

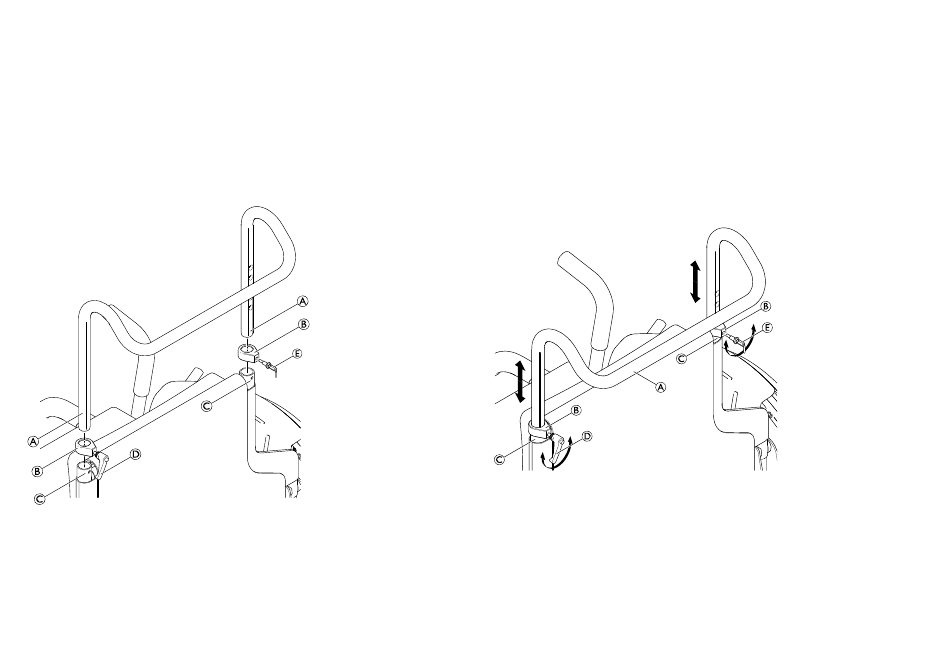

Installation/Démontage
1. Placez les deux fixations B sur les extrémités des tubes
de dossier C. Vérifiez que les trous des fixations sont
alignés sur ceux des extrémités des tubes de dossier.
2. Insérez la barre de poussée A dans les tubes de dossier.
30
3. Placez la barre de poussée à la hauteur souhaitée
et vissez la goupille de démontage rapide E dans la
fixation. Laissez la goupille s'engager dans le trou le
plus proche de la barre de poussée.
4. Fixez la barre de poussée de l'autre côté dans le tube
de dossier en tournant le levier D de la fixation dans
le sens des aiguilles d'une montre.
5. Pour retirer la barre de poussée, reprenez les
étapes dans l'ordre inverse : 3 à 1.
Réglage de la hauteur
1662613-A
