BMP 01-ZLZPP _ 1A- _ _ _ _ -00 -P _ _ /P _ _ -S4/P _ _ -S75
Magnetfeld-Positionsmesssystem
3
Aufbau und Funktion (Fortsetzung)
3.2.1
Schaltausgang
Schaltausgang
–
einstellbarer Einschalt- und Ausschaltpunkt
–
Werkseinstellung ist eine Messbereichsanzeige (aktiv
über den gesamten Messbereich)
–
Öffner/Schließer (umschaltbar)
Der Schaltausgang ist in Kapitel 6 auf Seite 15 beschrie-
ben.
3.2.2
IO-Link-Schnittstelle
–
absoluter Messwert (μm)
–
Messbereichsanzeige über Statusbit
–
vier Schaltsignale
–
umfangreiche Konfigurationsmöglichkeiten für den
Messwert und die Schaltsignale
–
Funktionen zur Zustandsüberwachung:
– Temperaturerfassung
– Betriebsstundenzähler
– Bootzykluszähler
Die IO-Link-Schnittstelle ist in Kapitel 7 auf Seite 17
beschrieben.
8
deutsch
3.3
LED-Anzeige
Im Normalbetrieb zeigen drei LEDs den Betriebszustand
des BMP an.
Grün
Gelb
Rot

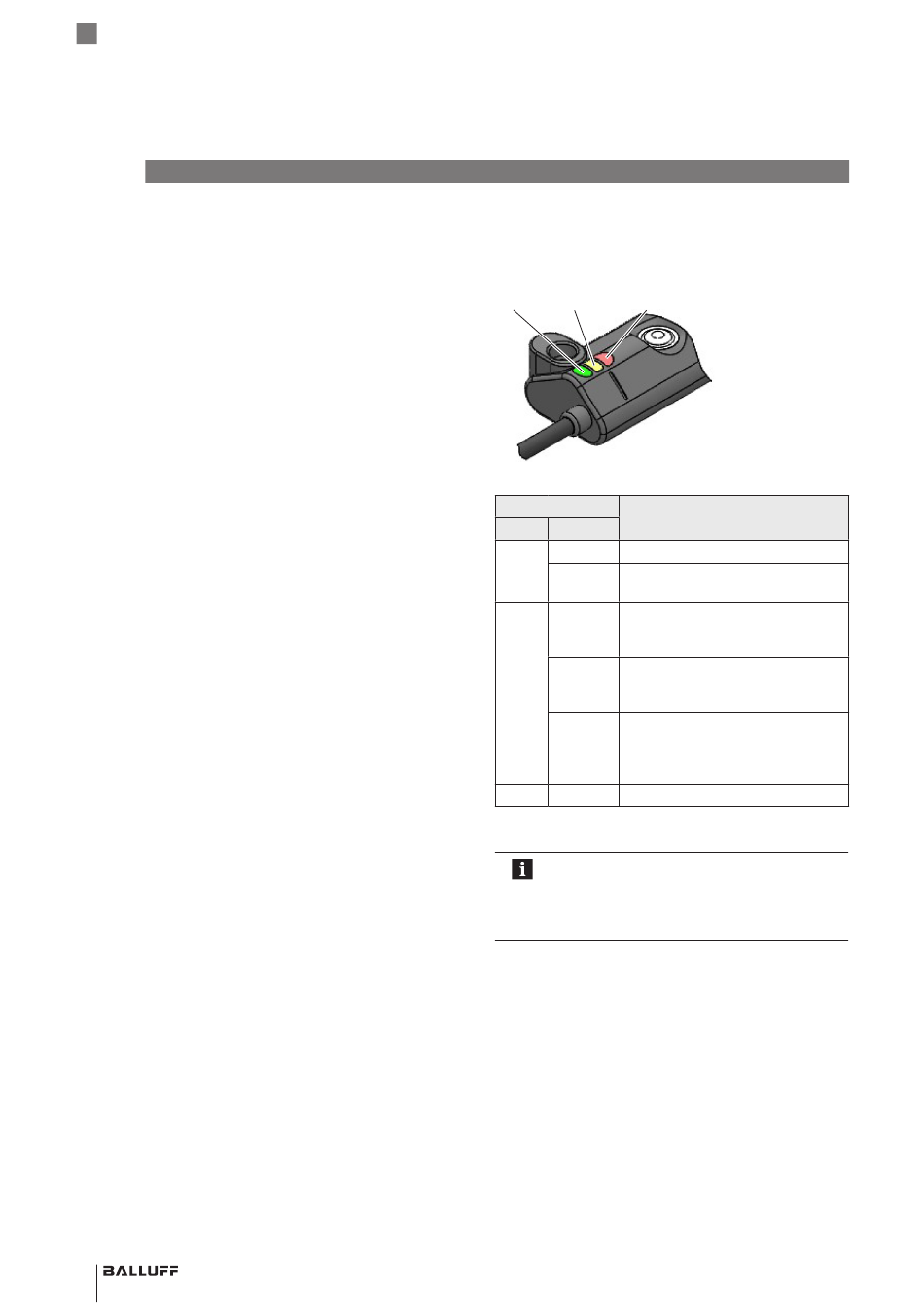

Bild 3-2:
Positionen der LEDs
LED
Farbe
Zustand
Grün
On
Power OK
Inverses
IO-Link-Kommunikation aktiv
Blinken
Gelb
Off
Der Positionsgeber befindet sich
innerhalb des eingestellten Messbe-
reichs.
On
Der Positionsgeber befindet sich
außerhalb des eingestellten Mess-
bereichs.
Blinken
Die Funktionsreserve der Messung
5 Hz
ist gering.
Die gemessene Magnetfeldstärke
des Positionsgebers ist klein.
Rot
Off
Kein Fehler
Tab. 3-1:
LED-Anzeige
Hinweis, Tipp
Ein dauerhaftes, asynchrones Blinken aller
LEDs zeigt einen schwerwiegenden Fehler an.
Das BMP muss möglicherweise ausgetauscht
werden.
Betriebszustand
