přístroj připojený, musí být v
souladu s platnými normami.
• Pro instalaci je třeba zřídit
vícepólový vypínač s odpojovací
vzdáleností kontaktů nad 3 mm.
Spotřebič je vybaven ochranou
•
IP24 pro použití v soukromých
koupelnách v zóně 2.
zóně
3

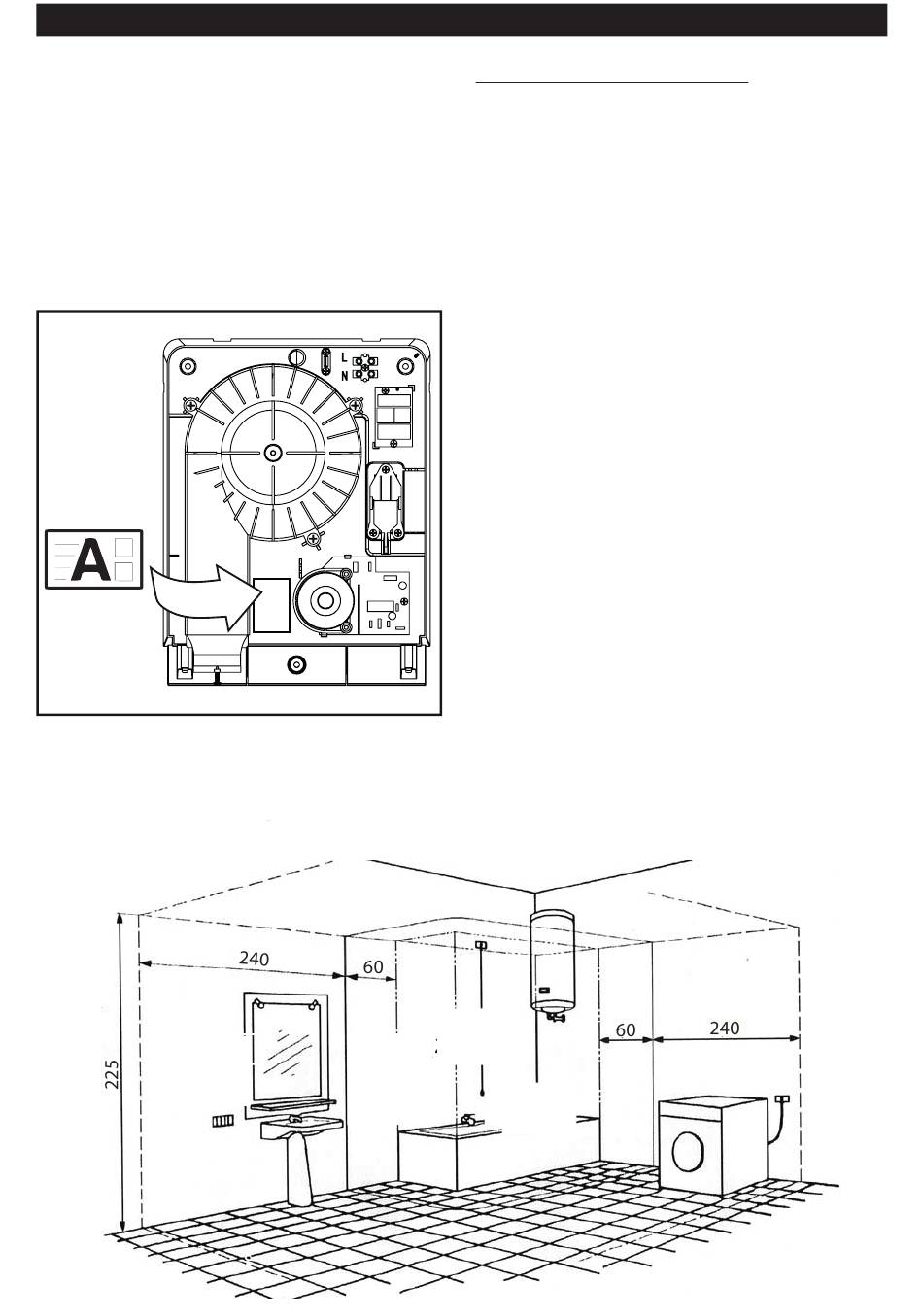

Montáž (obr. 1 až 15)
Doporučené montážní rozměry od základny
vysoušeče vlasů po podlahu jsou: 1,7 m pro muže,
1,6 m pro ženy a 1,4 m pro děti (obr. 1, rozměr H).
Vzdálenost spotřebiče od podlahy nesmí být
nikdy menší než 140 cm.
1. K označení 3 upevňovacích bodů použijte instalační
šablonu dodanou s výrobkem. (obr. 2)
2. Stěnu vyvrtejte ve 3 označených bodech 6 mm
vrtákem (obr. 3A zasunutí kabelu ze strany; obr. 3B
zasunutí kabelů ze zadní strany výrobku) a zasuňte
hmoždinky do stěny.
3. Demontujte zajišťovací šroub hadice (obr. 4a),
otočte rouru ve směru hodinových ručiček a vyjměte
rouru s držákem (obr. 4b).
4. Demontujte šrouby z dolní části krytu (obr. 5).
5. Sejměte kryt tak, jak je znázorněno na obr. 6.
6. Konektor (kabely FÁZE a NULA) zasuňte ze zadní
strany výrobku do příslušného otvoru, který se
nachází v horní části zadní desky, ať už konektor
vychází ze zadní nebo boční strany vysoušeče
vlasů. (obr. 7).
7. Pokud jste se rozhodli vložit kabel ze strany (obr.
7B), odstraňte část plastu z krytu, abyste mohli
kabel provléct (na pravé nebo levé straně krytu, obr.
8).
8. Připevněte zadní desku ke zdi pomocí přiložených
šroubů (obr. 9A). Při montáži s konektorem
přicházejícím ze strany výrobku dbejte na to, aby
byl kabel zasunut do příslušného otvoru (obr. 9B).
9. Vložte vodič do svorky kabelu a upevněte jej k zadní
desce (obr. 10A).
10. Připojte kabely (FÁZE a NULA) ke svorkovnici a
utáhněte je, dávejte pozor, abyste kabely příliš
nepotáhli. (obr. 10B)
11. Přední kryt výrobku zasuňte do hlavního tělesa a
zkontrolujte, zda je jazýček ovládaný knoflíkem
(obr. 11A) vyrovnán s otvorem na potenciometru
(obr. 11B).
