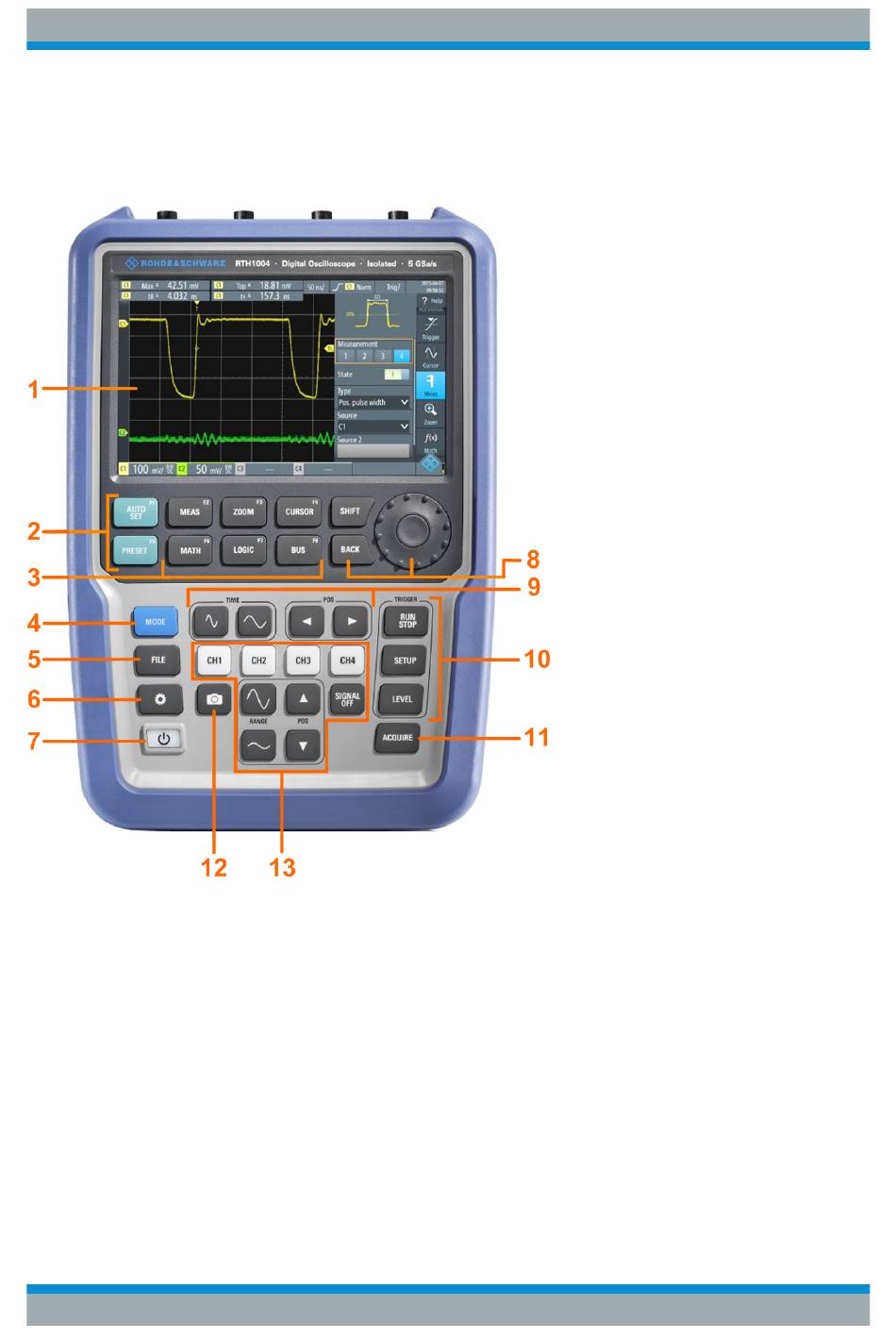

Figure 3-2 : Face avant du R&S RTH1004
1 = Écran tactile
2 = Réglage de la forme d'onde avec AUTOSET, remise au réglage par défaut avec PRESET
3 = Fonctions d'analyse
4 = Sélection du mode
5 = Enregistrer/charger
6 = Réglages de l'appareil
7 = Mise en marche / arrêt (POWER)
8 = Contrôles de navigation
9 = Réglages horizontaux
10 = Démarrer/arrêter l'acquisition et réglages du trigger
11 = Réglages d'acquisition
12 = Capture d'écran et sortie de la documentation
13 = Voies et réglages verticaux
