Raccordement électrique
6.1 Raccordement de la machine
6.1.4.8
Tailles de filetage sur boîte à bornes
Taille du filetage pour les entrées supplémentaires, p. ex. thermistance CTP ou chauffage à
l'arrêt M16x1,5 ou M20x1,5.
Les tailles de filetage différentes sont indiquées sur le moteur.
6.1.4.9
Liaison équipotentielle interne entre boîte à bornes principale et carcasse de la
machine
L'équipotentialité interne entre la borne de terre dans la boîte à bornes, les parties de la boîte
à bornes et la carcasse est assurée soit par un contact métallique, soit par un ruban tressé en
cuivre, soit par un toron.
6.1.5

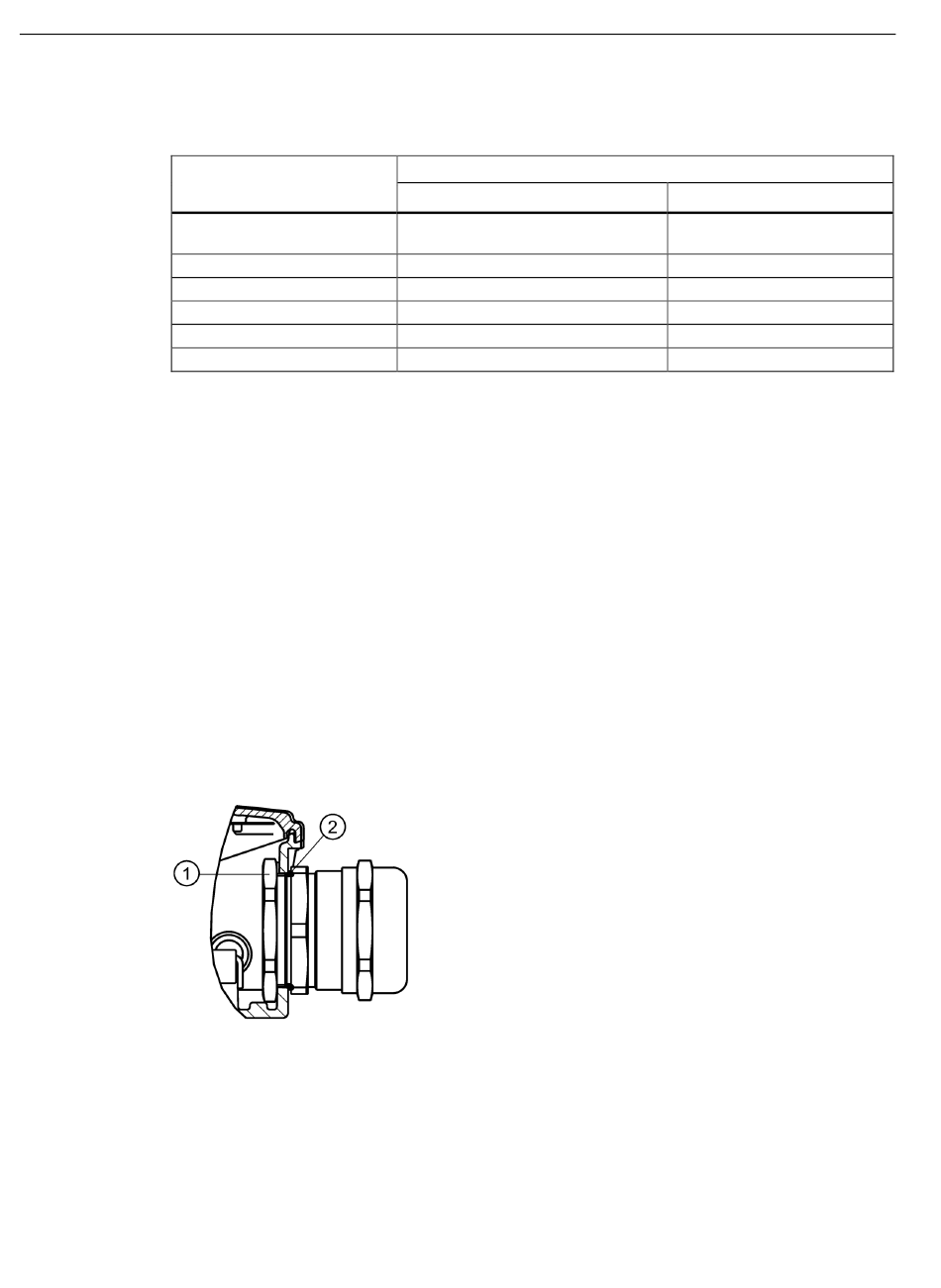

Presse-étoupe
Presse-étoupe avec écrou (tôle) (EN 50262)
92
Hauteur d'axe
63 ... 90
100 ... 132
160 ... 180
200 ... 225
250 ... 315
355
Entrée de filetage
Taille
M16 x 1,5
M25 x 1,5
M32 x 1,5
M40 x 1,5
M50 x 1,5
M63 x 1,5
M80 x 2
①
Ecrou
②
Joint torique
Eagle Line 1MB1.33 hauteur d'axe 71 ... 315
Instructions de service, 08/2023, A5E52990460A
Nombre de
1
2
2
2
2
2
