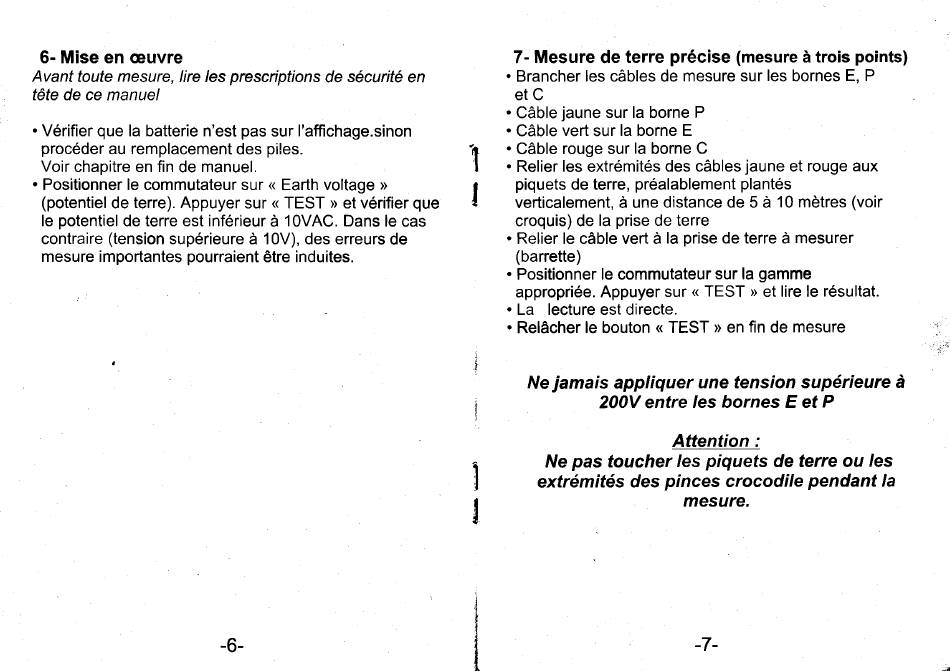

6- Mise en @uvre
7- Mesure de terre précise (mesure à trois points)
Avant toute mesure, lire les presciptions de sécurité en
. Brancher les câbles de mesure sur les bornes E, P
tête de ce manuel
et C
. Câble jaune sur la borne P
. Vérifier que la batterie n'est pas sur I'affichage.sinon
. Câble vert sur la borne E
procéder au remplacement
des piles.
I
. Câble rouge sur la borne C
Voir chapitre en fin de manuel.
I
. Relier les extrémités des câbles jaune et rouge aux
. Positionner le commutateur sur < Earth voltage ))
|
piquets de terre, préalablement
plantés
(potentiel de terre). Appuyer sur < TEST > et vérifier que
t
verticalement,
à une distance de 5 à 10 mètres (voir
le potentiel de terre est inférieur à 10VAC. Dans le cas
croquis) de la prise de terre
contraire (tension supérieure à 10V), des erreurs de
. Relier le câble vert à la prise de terre à mesurer
mesure importantes pourraient être induites.
(barrette)
. Positionner le commutateur sur la gamme
appropriée. Appuyer sur < TEST > et lire le résultat.
. La lecture est directe.
. Relâcher le bouton ( TEST > en fin de mesure
.l
Ne jamais appliquer une tension supérieure à
i
200V entre les bornes E et P
Attention :
1
Ne pas toucher les piguefs de terre ou tes
'l
extrémités des prnces crocodile pendant la
I
mesure.
{
!
-6-
I
I
{
I
f,
-7-
