5.2.8
Modes opératoires (séquences de fonctionnement)

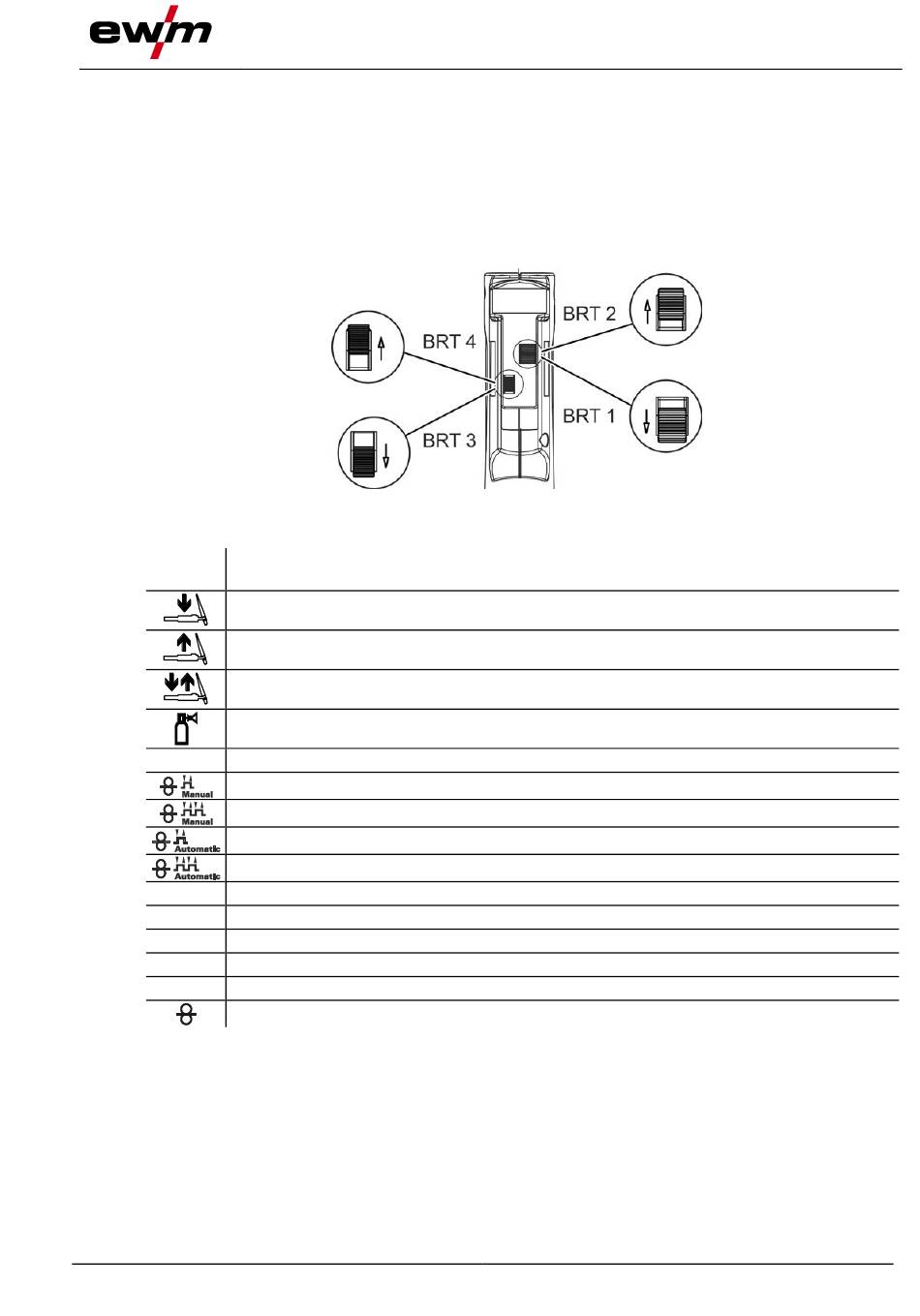

La gâchette de torche 1 (BRT 1) permet d'allumer ou de couper le courant de soudage.
La gâchette de torche 2 (BRT 2) permet d'allumer ou de couper le dévidage.
En appuyant sur la gâchette de torche 2 (BRT 2), il est en outre possible d'introduire le fil ou de le défiler
en touchant brièvement et en appuyant ensuite.
Pour la commande, il est possible de sélectionner parmi quatre modes opératoires (voir les séquences de
fonctionnement suivantes). Vous pouvez ajuster le dévidage à l'infini à l'aide des gâchettes de torche 3 et
4 (BRT 3 et BRT 4) .
5.2.8.1
Légende
Picto-
Signification
gramme
Actionner la gâchette.
Relâcher la gâchette de torche.
Appuyer brièvement sur la gâchette (enfoncer brièvement puis relâcher).
Le gaz de protection circule.
I
Puissance de soudage
2 temps manuel
4 temps manuel
2 temps automatique
4 temps automatique
t
Heure
P
Programme de démarrage
START
P
Programme principal
A
P
Programme principal réduit
B
P
Programme de fin
END
Dévidage
099-000237-EW502
9.02.2023
Structure et fonctionnement
Illustration 5-23
Raccordement du faisceau de liaison
