MSI B360-F PRO Guide D'installation page 29

Installation de plusieurs alimentations
électriques

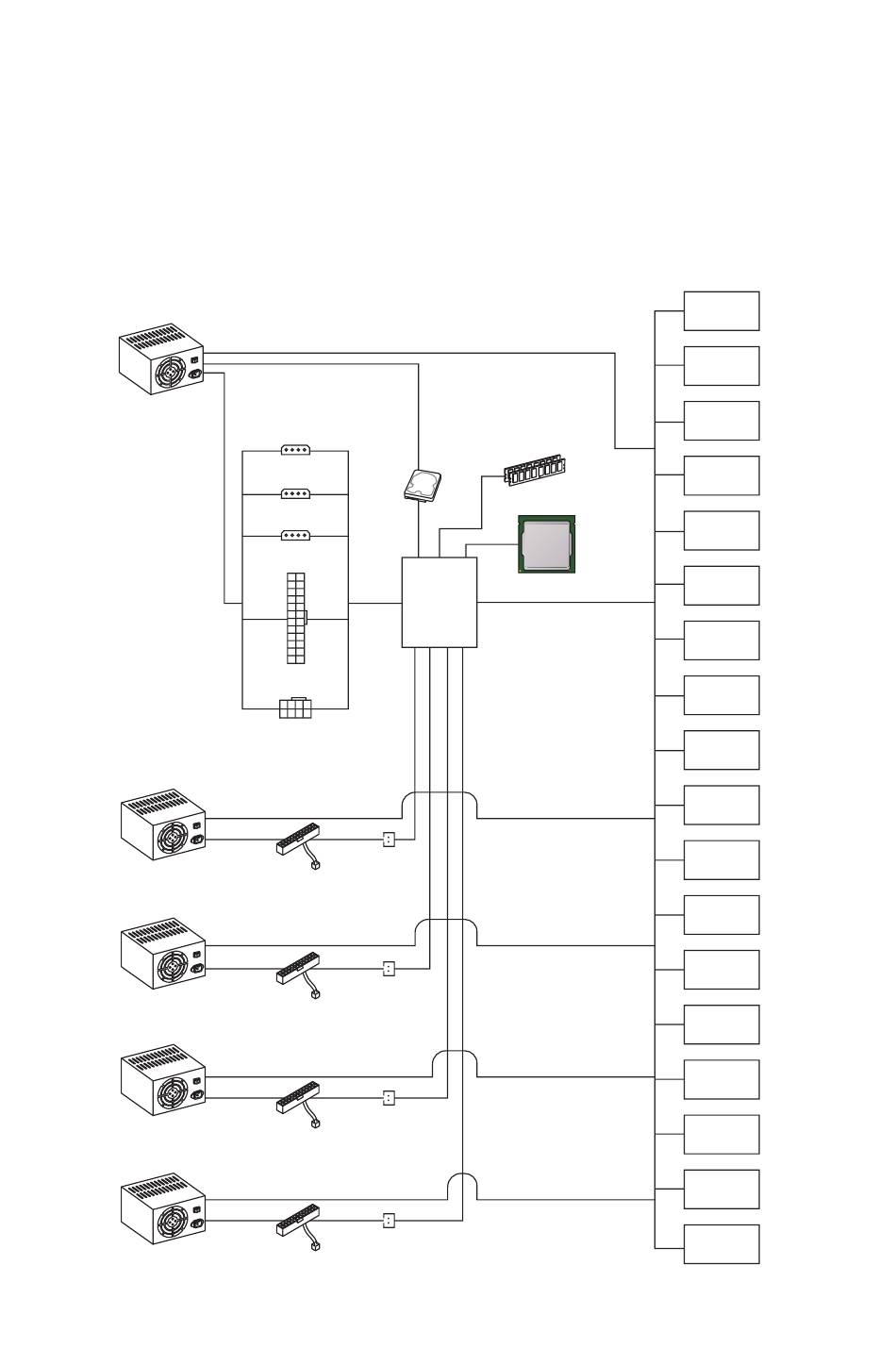

Le diagramme suivant présente l'installation de plusieurs alimentations électriques.
L'alimentation électrique principale doit être raccordée à CPU_PWR1, ATX_PWR1, GPU_PWR1~3,
aux SSD et aux ventilateurs du système. Estimez la puissance totale requise par le TGP des
cartes graphiques et installez 1 à 4 alimentations électriques supplémentaires si nécessaire.
Raccordez les alimentations électriques supplémentaires aux connecteurs JPS_ONx avec un
adaptateur 24 broches vers 2 broches, afin de mettre en marche les alimentations électriques
supplémentaires lorsque le système est mis sous tension.
PSU1
GPU_PWR1
GPU_PWR2
GPU_PWR3
ATX_PWR1
CPU_PWR1
PSU2
Adaptateur 24 broches
vers 2 broches
PSU3
Adaptateur 24 broches
vers 2 broches
PSU4
Adaptateur 24 broches
vers 2 broches
PSU5
Adaptateur 24 broches
vers 2 broches
All manuals and user guides at all-guidesbox.com
SSD
MB
JPS_ON1
JPS_ON2
JPS_ON3
JPS_ON4
Memory
CPU
Guide d'installation du système de minage
