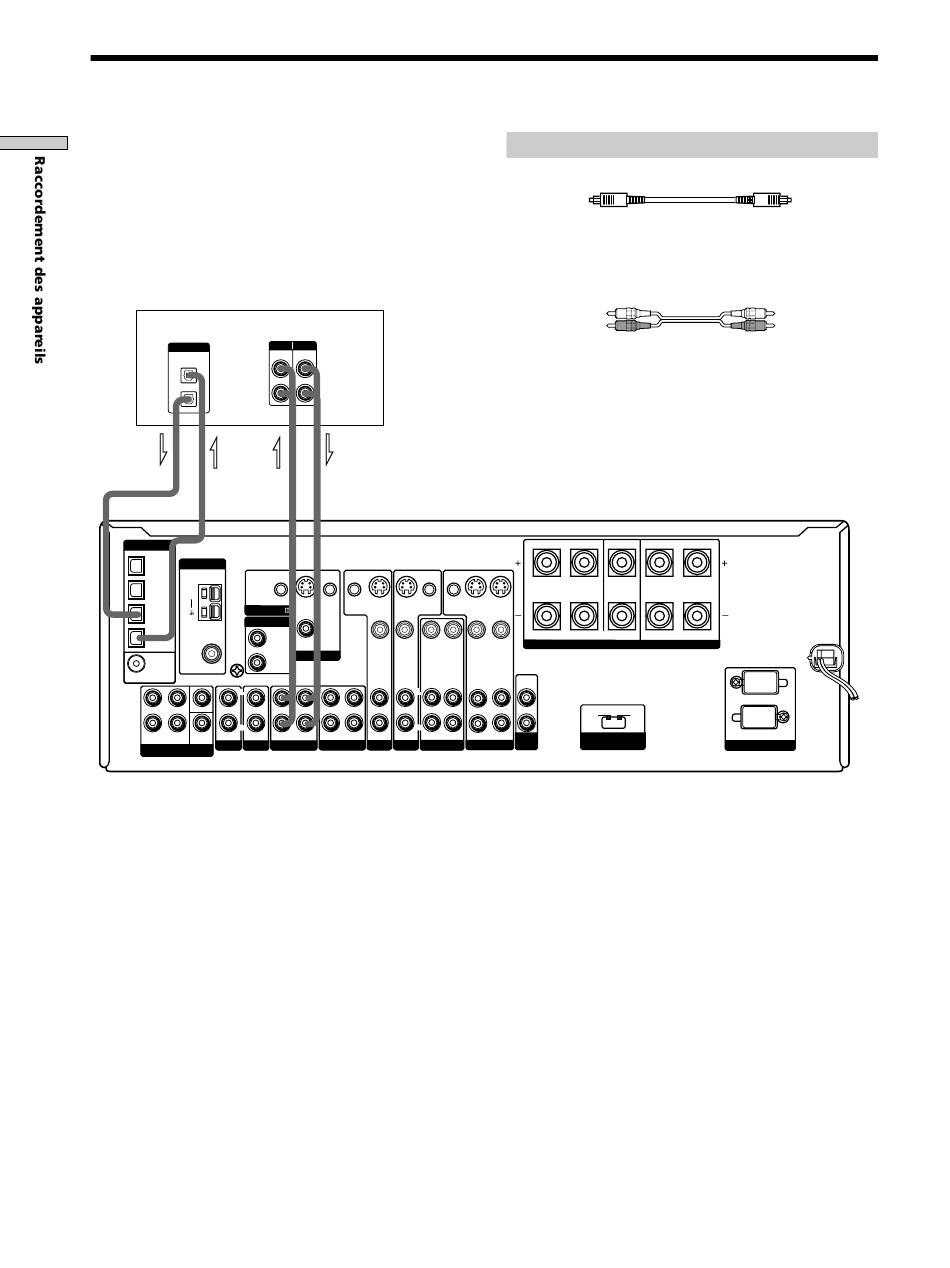

Raccordement d'appareils numériques
Reliez la prise de sortie numérique de votre platine MD
ou DAT à la prise d'entrée numérique de l'ampli-tuner et
la prise d'entrée numérique de la platine MD ou DAT à la
prise de sortie numérique de l'ampli-tuner. Ces liaisons
vous permettent d'effectuer des enregistrements
numériques des CD lus par le lecteur DVD ou LD et
d'émissions de télévision satellite.
Platine MD ou DAT
DIGITAL
OPTICAL
IN
OUT
IN
OUT
OUT
DIGITAL
OPTICAL
ANTENNA
DVD/LD IN
AM
TV/SAT IN
CONTROL A1
2ND ROOM
MD/DAT IN
COAXIAL
MD/DAT OUT
FM
U
Ω
75
COAXIAL
DVD/LD
IN
SIGNAL GND
L
L
CENTER
R
R
SUB
IN
IN
FRONT
SURROUND
WOOFER
PHONO
CD/SACD
MULTI CH IN
Remarques
• Notez que vous ne pouvez pas effectuer d'enregistrement numérique d'un signal numérique surround multicanaux.
• Pour effectuer un enregistrement numérique depuis un lecteur CD ou lecteur SACD, reliez la sortie numérique du lecteur CD ou lecteur
SACD directement à l'entrée numérique de votre platine MD ou DAT. Reportez-vous au mode d'emploi fourni avec le lecteur CD ou
lecteur SACD et la platine MD ou DAT pour les détails.
• Les prises DVD/LD IN OPTICAL et COAXIAL sont compatibles avec les fréquences d'échantillonnage de 96 kHz, 48 kHz, 44,1 kHz et
32 kHz. Les autres prises OPTICAL sont compatibles avec les fréquences d'échantillonnage de 48 kHz, 44,1 kHz et 32 kHz.
• Il n'est pas possible d'enregistrer des signaux analogiques sur TAPE (STR-DE975 uniquement), MD/DAT (STR-DE975 uniquement) ou
MD/TAPE (STR-DE875 uniquement) et VIDEO avec des liaisons numériques seulement. Pour enregistrer des signaux analogiques,
effectuez des liaisons analogiques. Pour enregistrer des signaux numériques, effectuez des liaisons numériques.
• Fournissez les signaux avec des fréquences d'échantillonnage de 96 kHz aux prises DVD/LD IN OPTICAL ou COAXIAL. L'utilisation
d'autres prises risque de produire un son irrégulier.
10
INPUT OUTPUT
LINE
LINE
L
R
IN
S-VIDEO
CTRL S
CTRL S
S-VIDEO
S-VIDEO
CTRL S
CTRL S
IN
OUT
IN
STATUS IN
IN
OUT
L
VIDEO OUT
VIDEO IN
VIDEO IN
VIDEO OUT
VIDEO IN
MONITOR
R
L
L
L
R
R
R
OUT
IN
OUT
IN
AUDIO IN
AUDIO IN
AUDIO OUT
AUDIO IN
TV/SAT DVD/LD
VIDEO 2
MD/DAT
TAPE
Cordons nécessaires
Cordons numériques optiques (non fournis)
Noir
Cordons audio (non fournis)
Lorsque vous raccordez des appareils, veillez à insérer les fiches
dans les prises de même couleur.
Blanc (G)
Rouge (D)
SURROUND
CENTER
L
R
S-VIDEO
S-VIDEO
OUT
OUT
IN
Ω
IMPEDANCE USE 8 – 16
SPEAKERS
VIDEO OUT
VIDEO IN
AUDIO
OUT
L
FRONT
Ω
Ω
4
8
R
AUDIO OUT
AUDIO IN
SUB
IMPEDANCE
VIDEO 1
WOOFER
SELECTOR
Noir
Blanc (G)
Rouge (D)
FRONT
L
R
Ω
IMPEDANCE USE 4 – 16
SWITCHED 120W/1A MAX
AC 120V 60Hz
AC OUTLET
