N.º Nom / Plage de
réglage / Sélection
95.8 Surveillance interrup-
teur c.c.
Désactiver
Active
Description
(Visible uniquement avec une unité de commande ZCU)
Activation/désactivation de la surveillance de l'interrupteur
c.c. via l'entrée DIIL. Ce paramètre est destiné aux modules
onduleurs équipés d'un circuit de précharge interne raccor-
dés au bus c.c. par un interrupteur c.c.
Vous devez raccorder un contact auxiliaire de l'interrupteur
c.c. à l'entrée DIIL afin que l'ouverture de l'interrupteur c.c.
désactive l'entrée DIIL.

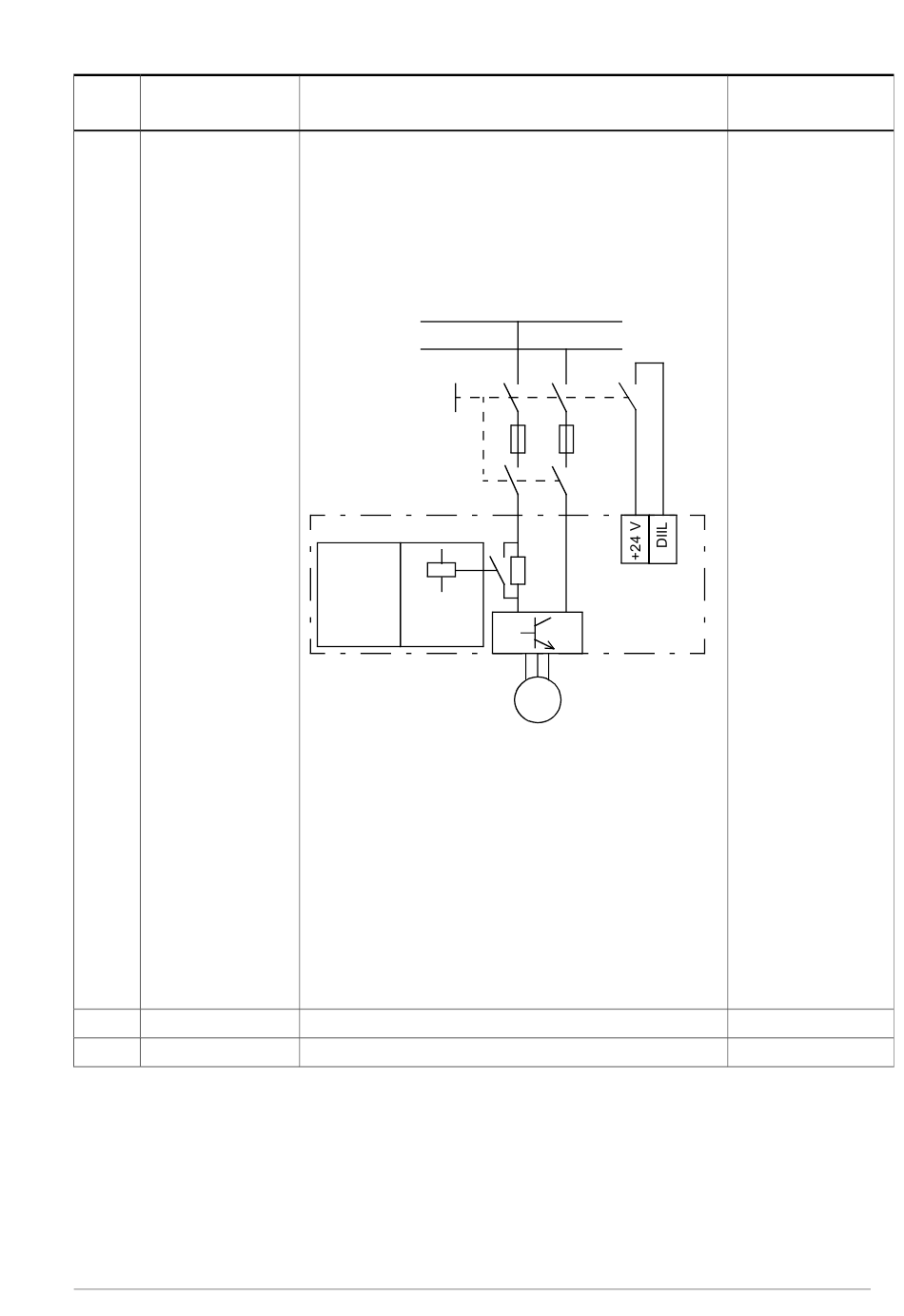

Bus c.c.
Interrupteur c.c.
Module onduleur
Logique de Contacteur de
précharge précharge
Si l'interrupteur c.c. s'ouvre en marche, l'onduleur reçoit
une commande d'arrêt en roue libre, et son circuit de pré-
charge est activé.
L'onduleur ne pourra redémarrer que lorsque l'interrupteur
c.c. sera fermé et le circuit c.c. de l'unité onduleur rechargé.
N.B. : En préréglage usine, DIIL est l'entrée pour le signal
Validation marche. Ajustez
1 si nécessaire.
N.B. : Le circuit de précharge interne n'est pas inclus en usine
sur tous les types d'onduleurs. Renseignez-vous auprès de
votre correspondant ABB.
Surveillance de l'interrupteur c.c. via l'entrée DIIL désactivée
Surveillance de l'interrupteur c.c. via l'entrée DIIL activée
Paramètres cible 529
M
20.12 Source validation marche
Prér. / Type
FbEq 16b / 32b
Désactivation ; activa-
tion (95.20 b5) / ui-
nt16
0
1
