Ajustage de la pince de soudage orbital
Généralités
En fonction du modèle et de la variante de la pince de soudage, les signaux envoyés à
la commande sont soumis à certaines variations. Il est donc nécessaire, avant chaque
mise en service de la pince de soudage, d'effectuer un ajustage de parcours pour la
rotation, l'avance du fil et l'unité de balayage (OSC).
Personnel
Les présentes descriptions s'adressent à un personnel technique formé ou à des per-
technique qualifié
sonnes avec une expérience pratique en technique de soudage. Le fabricant décline
toute responsabilité en cas de dommages dus à un manque de connaissances de l'utili-
sateur.
Ajustage de
L'ajustage du mouvement de rotation de la tête de soudage est décrit ci-après.
parcours
Rotation

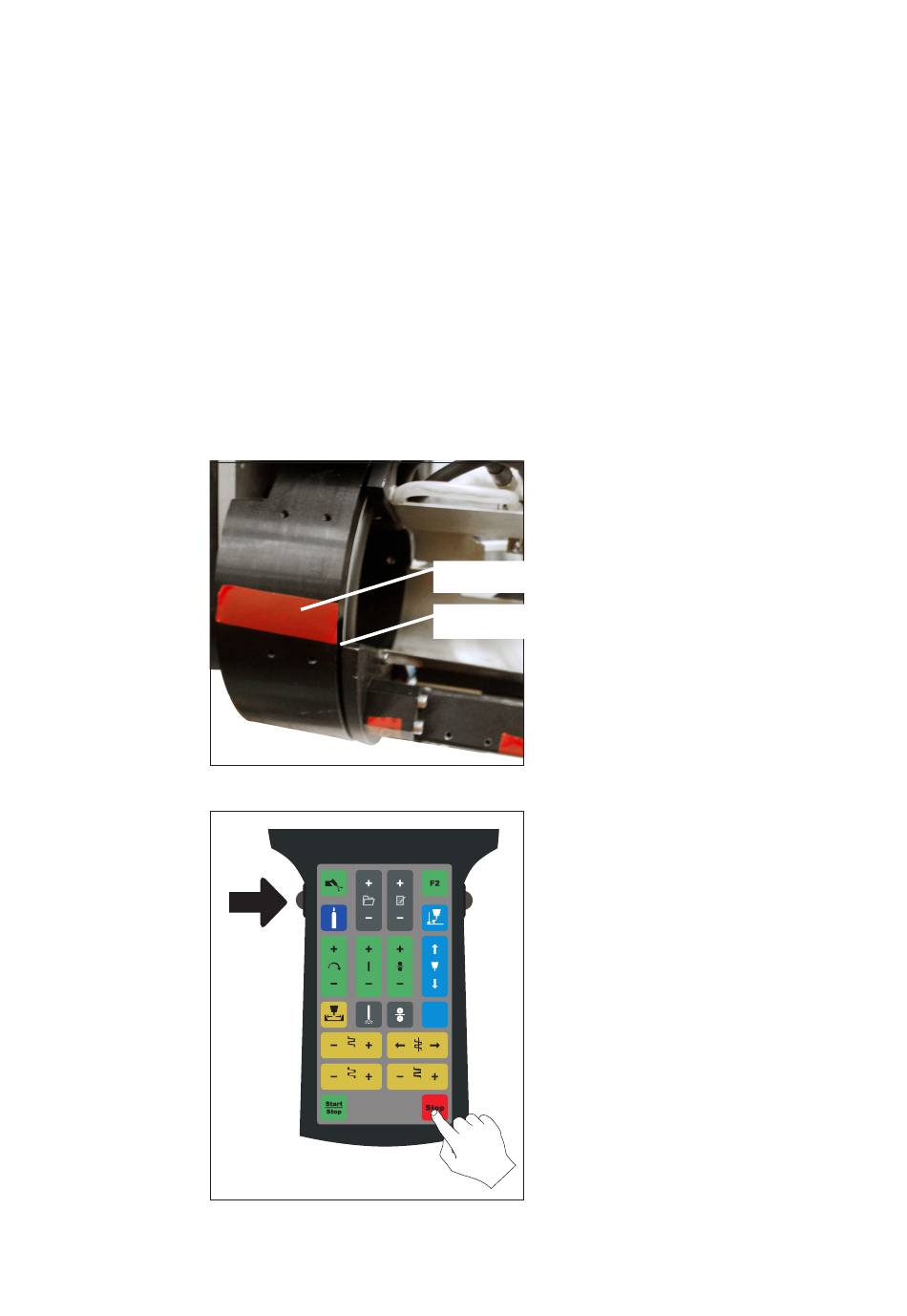

Marquage de la position de départ
Appuyer sur la touche « L. » et la touche « Stop »
Bande
adhésive
Position
de départ
AVC
ON
v
t
s
23
1.
Marquer la position de départ de la
tête de soudage, par exemple avec
de la bande adhésive, ainsi que le
montre la photo à gauche.
2.
Mettre la position à zéro : Maintenir
la touche « L. » appuyée et appuyer
simultanément sur la touche « Stop ».
Contrôler à l'écran l'exactitude de la
modification de la saisie.
