Orientation du capteur
Formation de mousse
Niveau de cours d'eau
VEGAPULS C 21 • SDI-12
Dans les liquides, orientez le capteur perpendiculairement à la sur-
face du produit pour obtenir des résultats de mesure optimaux.

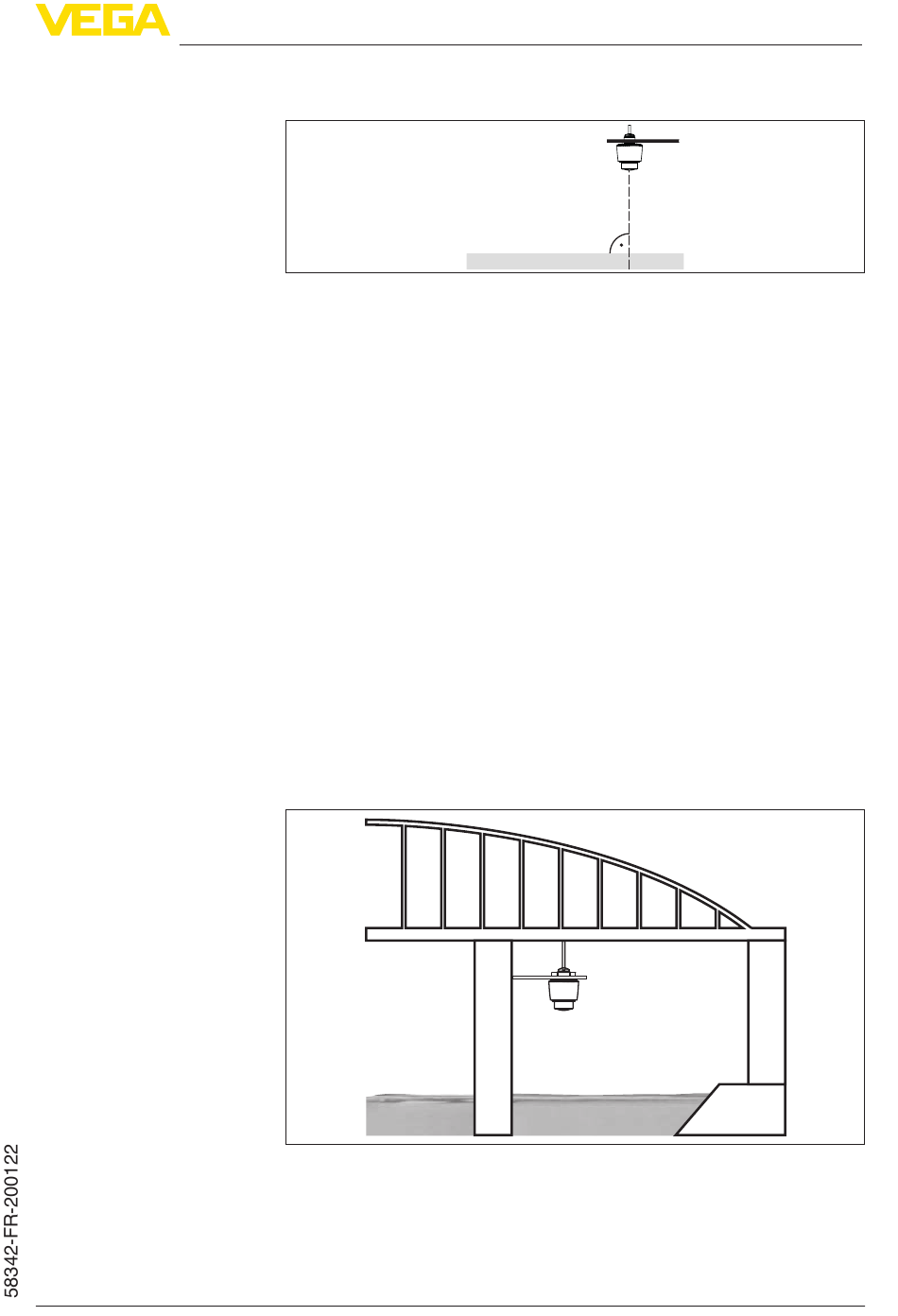

Fig. 9: Orientation du capteur dans les liquides
Remplissages, agitateurs ou autres process dans la cuve peuvent
conduire à une formation de mousse en partie très compacte à la
surface du produit. Cette mousse est susceptible d'atténuer fortement
le signal d'émission.
Si des mousses entraînent des erreurs de mesure, il convient d'utili-
ser les plus grandes antennes radar possibles ou des capteurs avec
radar guidé.
4.4 Dispositions de mesure - niveau
En général, il faut prendre en compte ce qui suit pour le montage du
capteur :
•
Montage sur une potence ou une équerre de montage solides
•
Basses eaux et hautes eaux pour la position de montage
•
Mesure si possible sur une surface d'eau plane dans la zone
calme
•
Écart minimum avec la hauteur de niveau maximale
Les exemples suivants servent de vue d'ensemble pour la mesure du
niveau.
Fig. 10: Mesure de hauteur d'eau cours d'eau, Smontage du capteur sur un
pilier de pont
