Pour l'andainage seulement avec la toupie gauche, procéder comme suit :
„ Pour activer le boîtier de commande, amener l'interrupteur principal (1) en position « 1 ».
„ Amener le commutateur à bascule (2) en position (II).
„ Amener l'appareil de commande à simple effet (1+) en position flottante.
„ Pour désactiver le boîtier de commande, amener l'interrupteur principal (1) en position « 0 ».
De la position de travail en position de tournière
2
KSG000-043
ü Les bras de flèche se trouvent en position de travail,
Fonctionnement avec une seule toupie, toupie droite
Pour l'andainage seulement avec la toupie droite, procéder comme suit :
„ Pour activer le boîtier de commande, amener l'interrupteur principal (1) en position « 1 ».
„ Amener le commutateur à bascule (2) en position (II).
„ Amener l'appareil de commande à simple effet (3+) en position flottante.
„ Pour relever la toupie gauche en position de tournière, actionner l'appareil de commande à
simple effet (1+).
„ Amener l'appareil de commande en position neutre.
„ Pour désactiver le boîtier de commande, amener l'interrupteur principal (1) en position « 0 ».
Fonctionnement avec deux toupies
Pour l'andainage avec les deux toupies, procéder comme suit :
„ Pour activer le boîtier de commande, amener l'interrupteur principal (1) en position « 1 ».
„ Amener le commutateur à bascule (2) en position (I).
„ Amener l'appareil de commande à simple effet (1+) en position flottante.
„ Pour désactiver le boîtier de commande, amener l'interrupteur principal (1) en position « 0 ».
Fonctionnement avec une seule toupie, toupie gauche
Pour l'andainage seulement avec la toupie gauche, procéder comme suit :
„ Pour activer le boîtier de commande, amener l'interrupteur principal (1) en position « 1 ».
„ Amener le commutateur à bascule (2) en position (II).
„ Amener l'appareil de commande à simple effet (1+) en position flottante.
„ Pour relever la toupie droite en position de tournière, actionner l'appareil de commande à
simple effet (3+).
„ Amener l'appareil de commande en position neutre.
„ Pour désactiver le boîtier de commande, amener l'interrupteur principal (1) en position « 0 ».
Swadro TS 680
Notice d'utilisation originale 150001023_03_fr
I
1
II

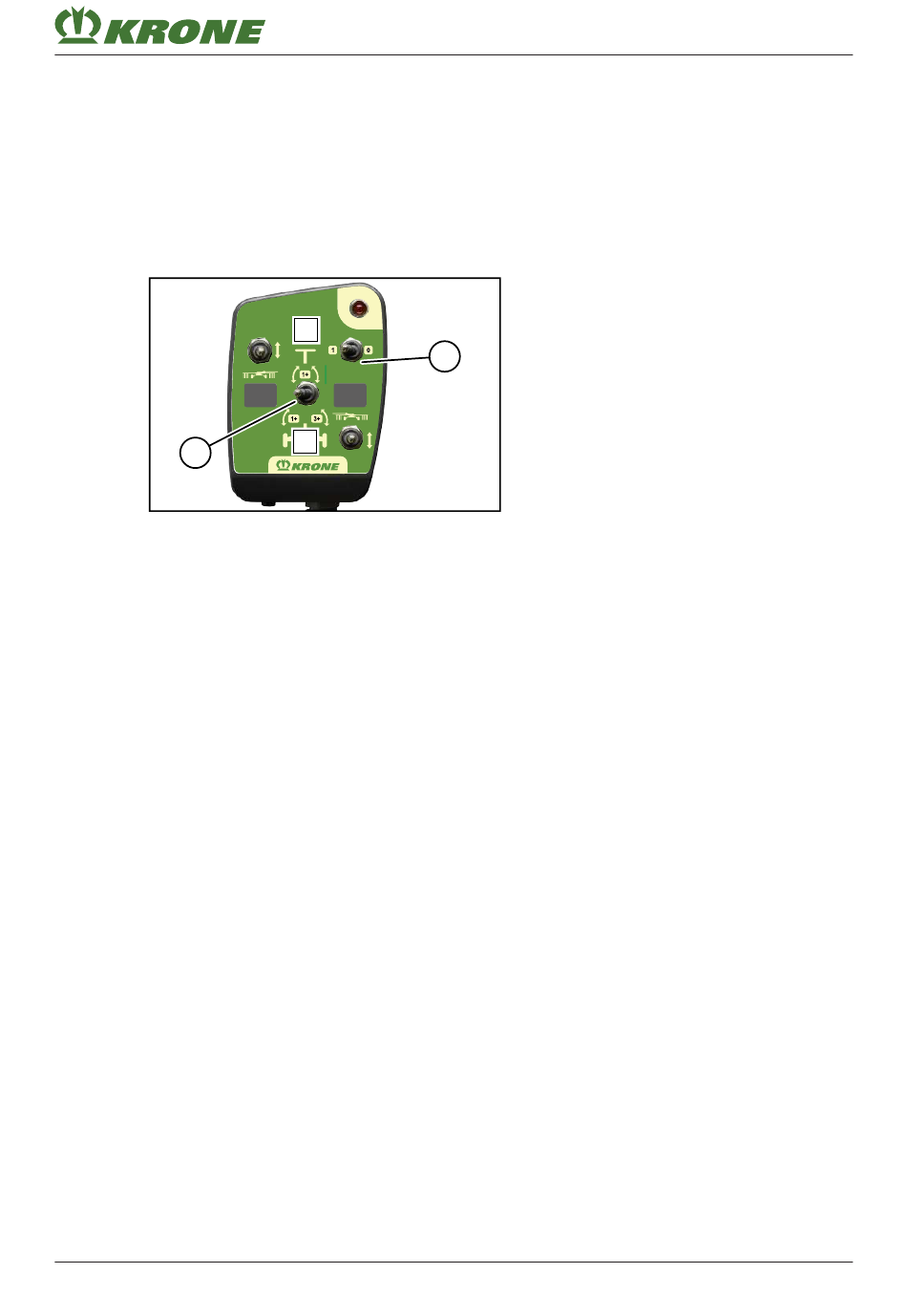

Commande
Sélection du mode des toupies
voir
Page 63.
8
8.11
