FRANÇAIS

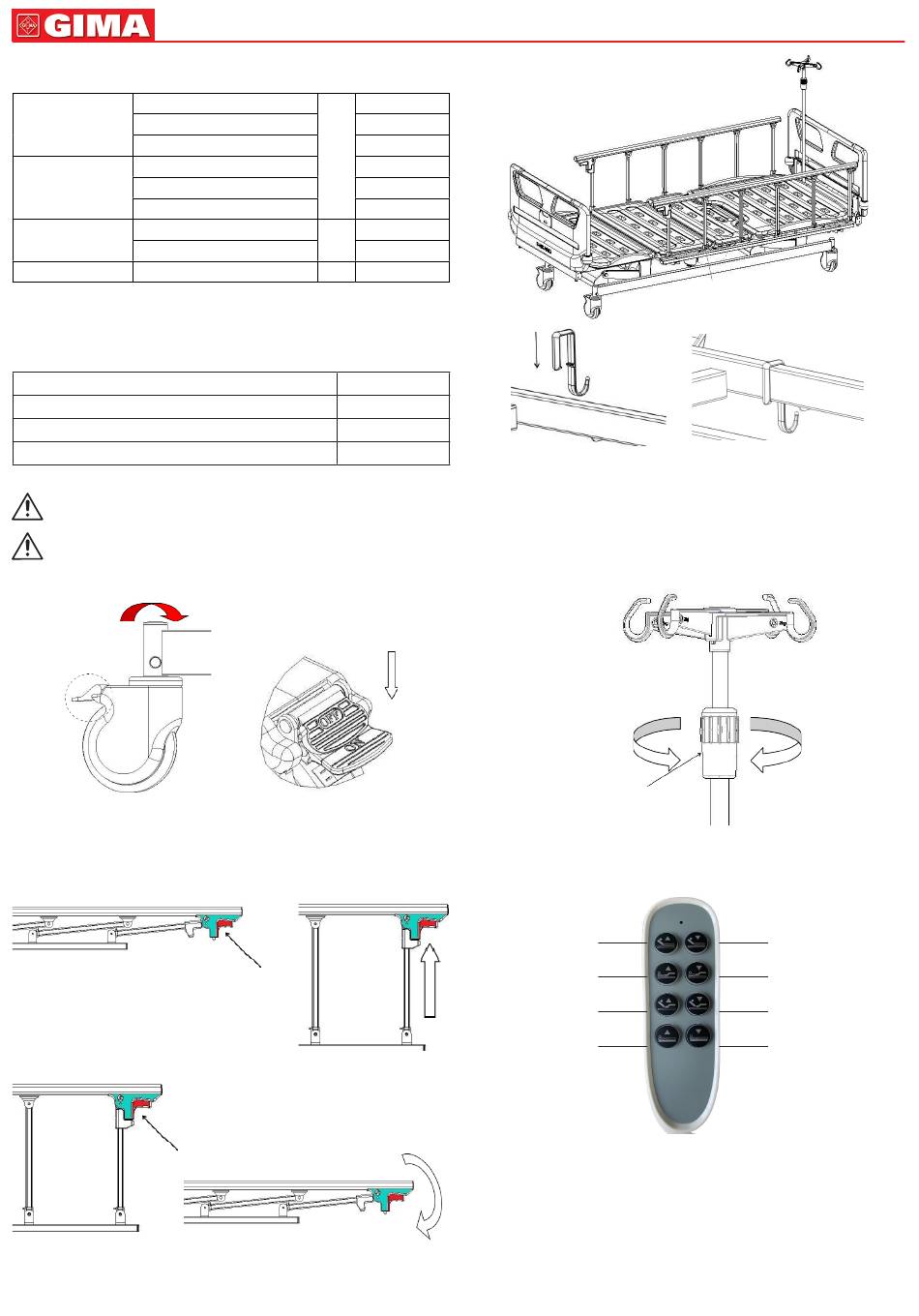

1- potence IV
2- Tete de lit
5- Panneau de pied
6-Cadre du lit
Dimensions du
panneau de lit
Dimension hors tout
Plage d'inclinaison
Charge de travail de sécurité
Poids
Ce lit n'est pas adapté à des patients dont le poids est inférieur à 40 kg. Le poids
maximal du patient recommandé est de 168 kg. La charge de travail admissible du
lit est 200 kg.
La charge de travail admissible est calculée comme suit (conformément à la norme
EN 60601-2-52) :
Poids maximum du patient
Matelas
Accessoires (y compris charges accrochées)
TOTAL
2.1 UTILISATION DES ROULETTES
Lorsqu'il y a un patient sur le lit, monter les rails latéraux avant de déplacer
le lit.
Sauf lorsque le lit doit être déplacé, les roulettes doivent être bloquées à l'aide
de l'interrupteur de frein. Chaque roulette doit être freinée.
2.1.1 Après avoir déplacé le lit à l'endroit souhaité, appuyer sur l'interrupteur « ON »,
le « clic » signifie que la roulette est bloquée avec le frein, comme indiqué ci-dessous.
2.1.2 Soulever le frein : appuyer sur l'interrupteur « OFF », le « clic » signifie que le
frein de la roulette est soulevé.
2.2 UTILISATION DU RAIL LATÉRAL
Pour monter le rail latéral : maintenir la poignée, la soulever, le « clic » signifie que
le rail est verrouillé.
Pour baisser le rail latéral : appuyer sur la poignée rouge, baisser le rail latéral.
Poignée
2.3 UTILISATION DES CROCHETS DE DRAIN
Les crochets de drain comme illustré ci-dessous. (L'image est pour référence seule-
ment)
3- Rail latéral
4- Plateforme de lit
7-Crochet de drain
longueur
largeur
hauteur
longueur
largeur
mm
hauteur
dossier
/
repose-genoux
kg
Poignée
8-Roulette
1925±10
900±10
420±10
2085±10
995±10
(420-730)±10
0-75±5°
0-46±5°
200
168kg
7 kg
25 kg
200kg
2.4 UTILISATION POTENCE IV
Réglage de la hauteur de la potence IV : dévisser d'abord le manchon rotatif ex-
térieur, dans le sens inverse des aiguilles d'une montre, insérer le tube intérieur de
la potence IV dans le manchon rotatif, puis régler la hauteur de la potence IV selon
les besoins. Après avoir réglé la hauteur requise, serrer le manchon rotatif extérieur
dans le sens des aiguilles d'une montre. La charge de travail en sécurité de chaque
crochet individuel est de 2 kg, la charge de travail totale en sécurité est de 8 kg.
(plage de réglage de la hauteur : 890-1540 mm, l'image est pour référence seulement)
2.5 UTILISATION TÉLÉCOMMANDE MANUELLE
(L'image est pour la référence seulement)
1 - Bouton de montée du dossier 2 - Bouton de descente du dossier 3 - bouton de
montée du repose-genoux 4 - bouton de descente du repose-genoux 5 - bouton de
montée repose-genoux+dossier 6 - bouton de descente du repose-genoux et dossier
7 - bouton de montée du lit 8 - bouton de descente du lit
3. REMPLACEMENT ET ENTRETIEN DES PIÈCES DE RECHANGE
3.1 RETRAIT DU MOTEUR ET REMPLACEMENT
Après avoir retiré les goupilles de verrouillage de type R aux deux extrémités du mo-
teur, retirer les goupilles de verrouillage. Après le remplacement du moteur, installer
les boulons dans l'ordre indiqué ci-dessous. (la photo est pour référence seulement)
Crochet dr
1
manchon rotatif
1
3
5
7
5
2
2
4
6
8
