Mode d'emploi
Rideau lumineux / barrière immatérielle de sécurité

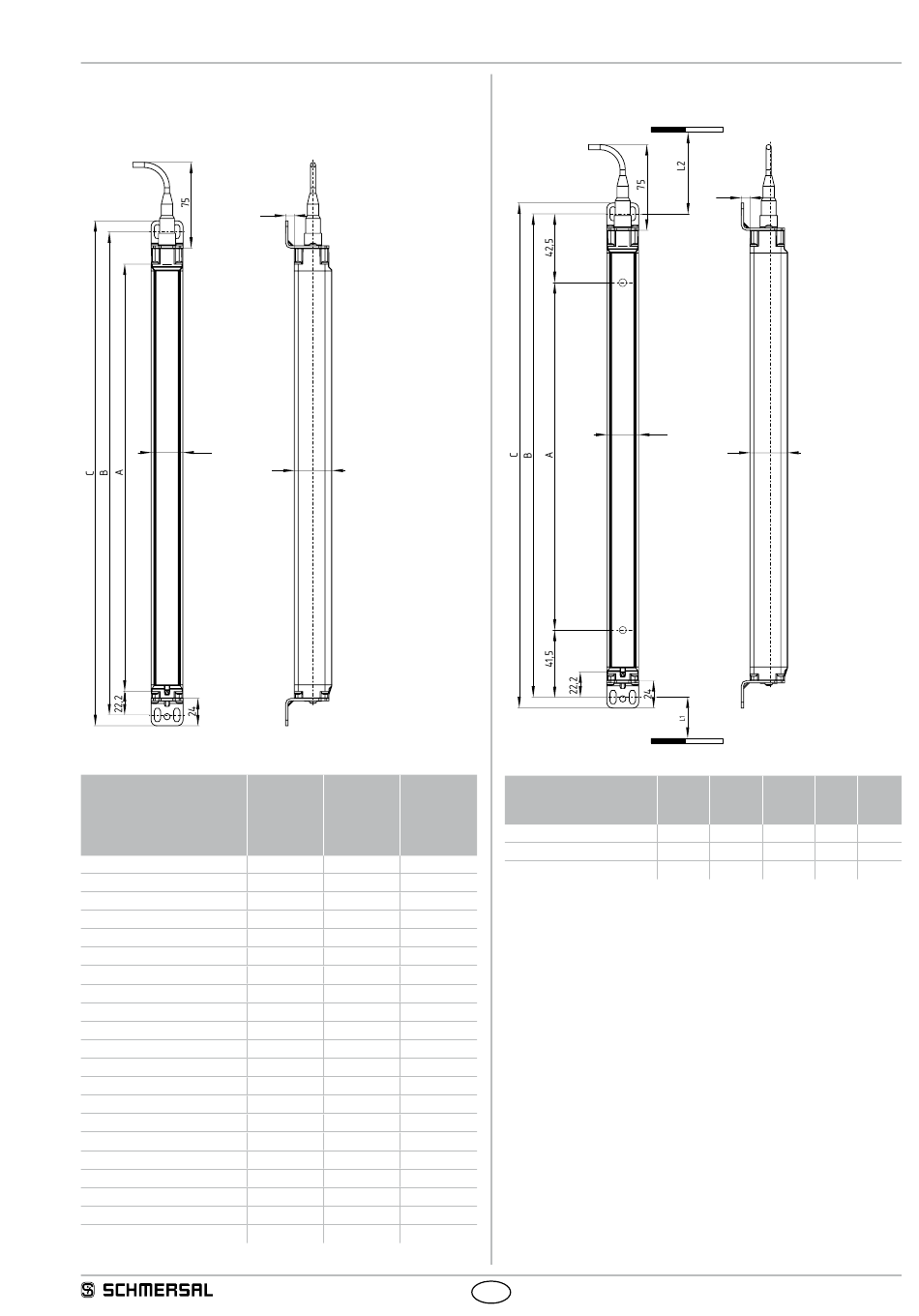

3.7 Dimensions

3.7.1 Dimensions émetteur et récepteur SLC440COM
Toutes les dimensions sont indiquées en mm�
27,8
Type
Hauteur du
SLC440COM-ER-0330-XX
SLC440COM-ER-0410-XX
SLC440COM-ER-0490-XX
SLC440COM-ER-0570-XX
SLC440COM-ER-0650-XX
SLC440COM-ER-0730-XX
SLC440COM-ER-0810-XX
SLC440COM-ER-0890-XX
SLC440COM-ER-0970-XX
SLC440COM-ER-1050-XX
SLC440COM-ER-1130-XX
SLC440COM-ER-1210-XX
SLC440COM-ER-1290-XX
SLC440COM-ER-1370-XX
SLC440COM-ER-1450-XX
SLC440COM-ER-1530-XX
SLC440COM-ER-1610-XX
SLC440COM-ER-1690-XX
SLC440COM-ER-1770-XX
SLC440COM-ER-1850-XX
SLC440COM-ER-1930-XX
7,7
33
A B
Fixation Longueur
champ de maximale
protection
± 1 ± 1
330 384 403
410 464 483
490 544 563
570 624 643
650 704 723
730 784 803
810 864 883
890 944 963
970 1024 1043
1050 1104 1123
1130 1184 1203
1210 1264 1283
1290 1344 1363
1370 1424 1443
1450 1504 1523
1530 1584 1603
1610 1664 1683
1690 1744 1763
1770 1824 1843
1850 1904 1923
1930 1984 2003
3.7.2 Dimensions émetteur et récepteur SLG440COM
Toutes les dimensions sont indiquées en mm�
C
Type
SLG440COM-ER-0500-02
± 1
SLG440COM-ER-0800-03
SLG440COM-ER-0900-04
L1 = Distance de montage (mm) entre le sol et le milieu du trou oblong
(extrémité courte)
L2 = Distance de montage (mm) entre le sol et le milieu du trou oblong
(fenêtre diagnostique)
La longueur totale Ls (dimension de l'extrémité supérieure jusqu'à
l'extrémité du connecteur M12) des capteurs est déterminée comme suit:
Ls = dimension B - 13 mm
Exemple: SLC440COM-ER-0970-xx
Ls = 1024 - 13 = 1011 mm
FR
SLC440COM
SLG440COM
7,7
27,8
33
A B C
Distance Fixation Longueur
faisceaux maximale
500 584 603 358,5 357,5
400 884 903 258,5 257,5
300 984 1003 258,5 257,5
L1 L2
7
