Προαιρετικά αξεσουάρ

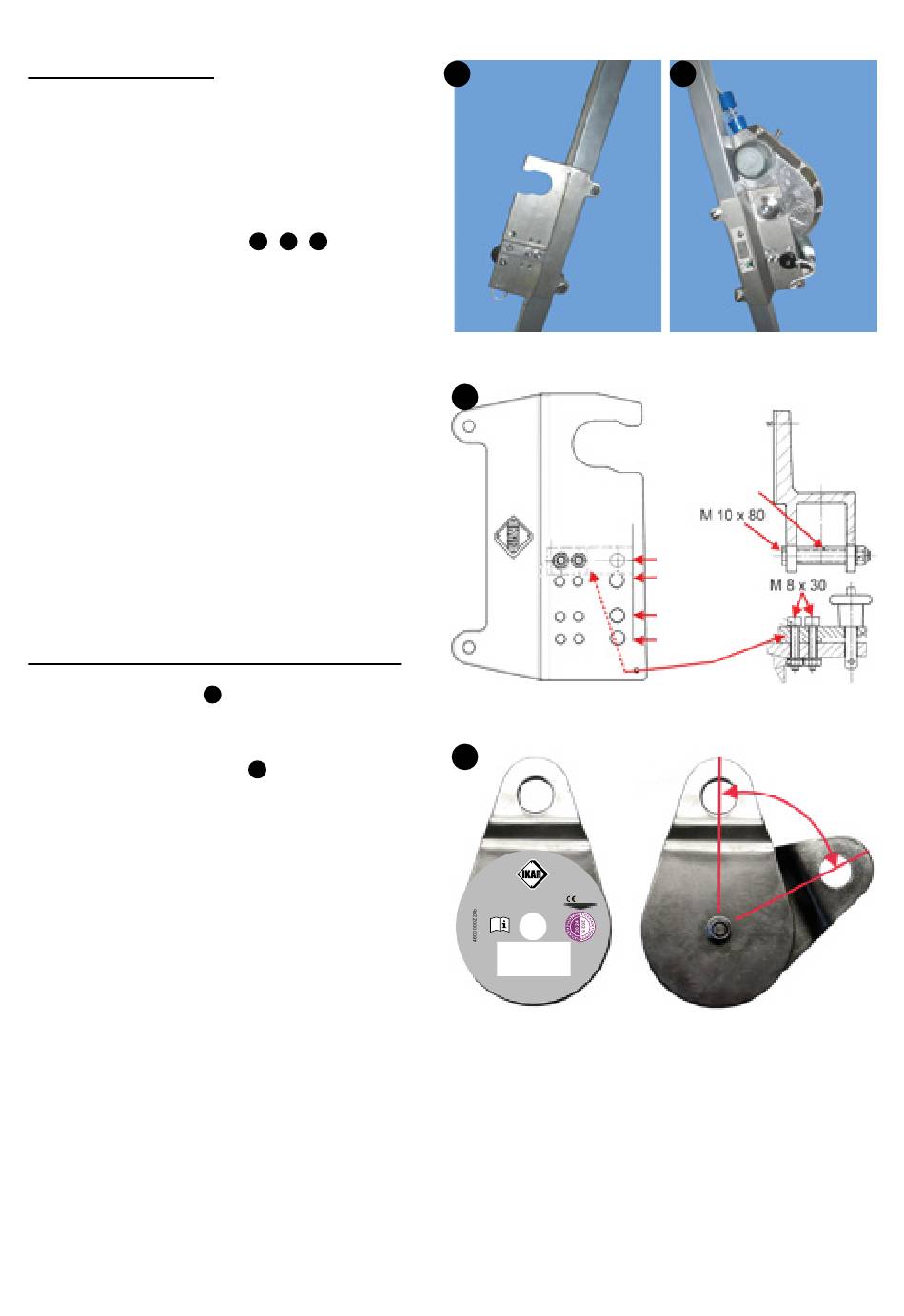

Συσκευή ασφάλισης καθ' ύψος HRA της IKAR με
σύστημα διάσωσης με παλινδρόμηση:
Η συσκευή ασφάλισης καθ' ύψος HRA της IKAR με
σύστημα διάσωσης με παλινδρόμηση στερεώνεται μέσω
του στηρίγματος στο πόδι, στο οποίο έχει στερεωθεί η
πινακίδα τύπου.
Για το σκοπό αυτό το στήριγμα
θα πρέπει να τοποθετείται έτσι, ώστε ο υπεύθυνος
ασφαλείας σε περίπτωση διάσωσης να μπορέσει να
χειριστεί κατά τρόπο εργονομικό το σύστημα διάσωσης
με παλινδρόμηση. Η σωστή τάση σύνδεσης του
στηρίγματος επιτυγχάνεται με το μήκος (45,8 mm) των
συνοδευτικών αποστατών. Η ροπή σύσφιγξης των
εξαγωνικών κοχλιών, κλάσης 8.8 M 10x80 ανέρχεται σε
49 Nm. Η ράβδος ασφαλείας θα πρέπει να τοποθετείται
σύμφωνα με το μέγεθος της συσκευής. Η ροπή σύσφιγξης
των μπουλονιών κυλινδροκεφαλής της κλάσης 8.8 M 8
x 30 ανέρχεται σε 6 Nm. Τοποθετήστε τη συσκευή HRA
της IKAR στη βάση. Η ασφάλιση της συσκευής HRA της
IKAR γίνεται μέσω του μπουλονιού.
Προσοχή:
Επιτρέπεται να τοποθετούνται μόνο στηρίγματα IKAR.
Στα στηρίγματα IKAR επιτρέπεται να τοποθετούνται
μόνο συσκευές IKAR.
Τροχαλία αναστροφής με αυτόματο άγκιστρο
Η τροχαλία αναστροφής
και την αναστροφή του ατσαλοσύρματος της συσκευής
ασφάλισης καθ' ύψος HRA της IKAR. Για το σκοπό αυτό
ανοίξτε την κλειστή τροχαλία αναστροφής με αμοιβαία
περιτύλιξη των δύο ελασμάτων
ατσαλόσυρμα στην αύλακα καθοδήγησης. Στη συνέχεια
περιστρέψτε προς τα πίσω και τα δύο ελάσματα.
Αναρτήστε τα αυτόματα άγκιστρα στην τροχαλία
αναστροφής και κουμπώστε στο σημείο ανάρτησης του
βαρούλκου.
Προσοχή:
Να χρησιμοποιείτε μόνο αυτόματα άγκιστρα από χάλυβα
κατά το EN 362:2004 κλάσης B.
Σφίξτε καλά τη ασφάλεια βιδώματος στο αυτόματο
άγκιστρο. Ελέγξτε τη λειτουργικότητα της τροχαλίας.
Οδηγία:
Η συσκευή HRA της IKAR τραβάει αυτόματα το σύρμα,
εφόσον η λειτουργία διάσωσης με παλινδρόμηση δεν έχει
κουμπώσει.
στο πόδι
(
)
8
9
10
+
+
χρησιμεύει για την οδήγηση
(
)
11
και τοποθετήστε το
(
)
11
ΕΛΛΗΝΙΚΑ
8
10
11
