Optionale Bestandteile

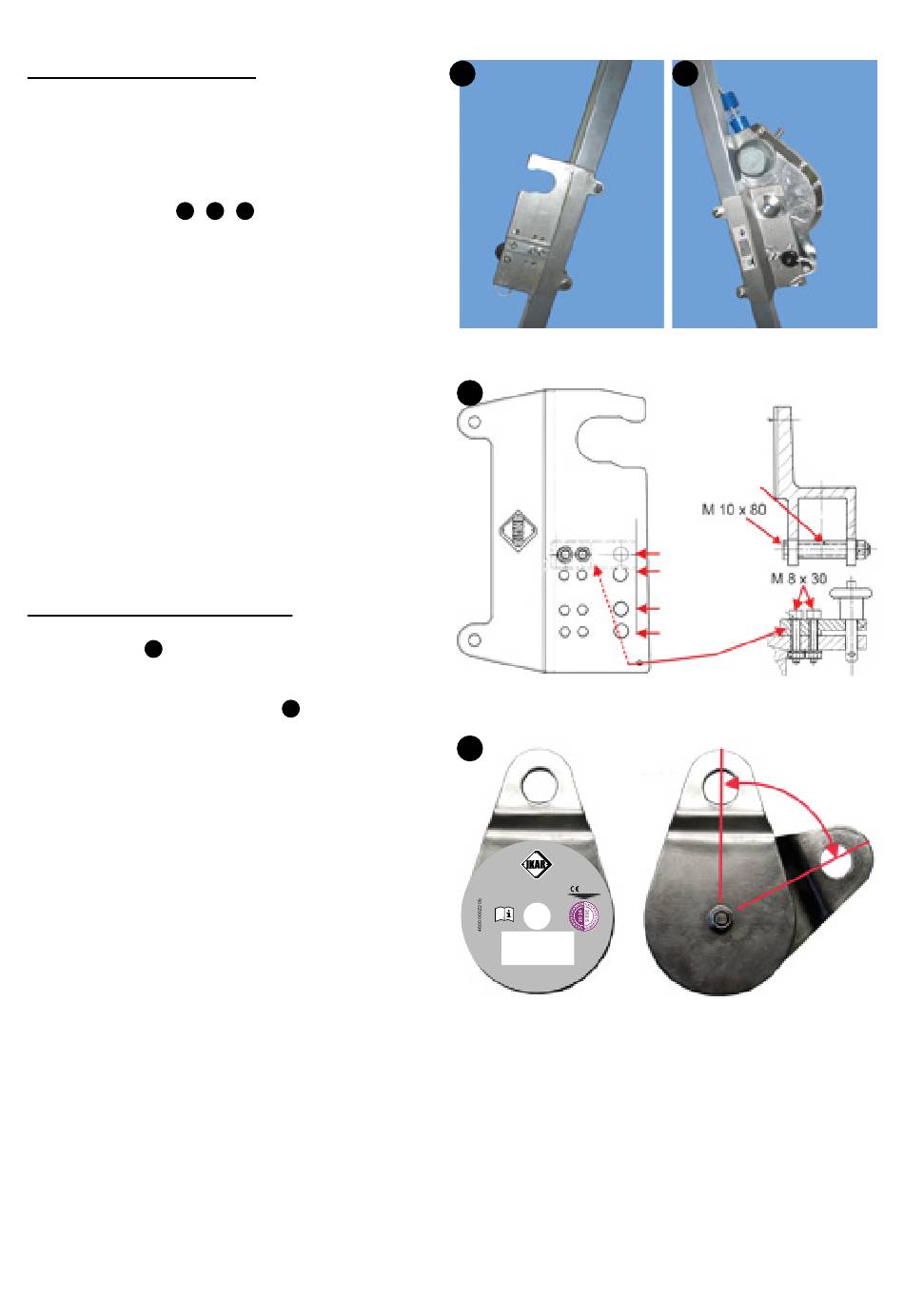

IKAR Höhensicherungsgerät HRA mit Rettungshub-
einrichtung: Das IKAR Höhensicherungsgerät HRA mit
Rettungshubeinrichtung wird mittels der Halterung an dem
Bein befestigt, auf dem das Typenschild befestigt ist.
Hierzu die Halterung
(
8
+
das der Sicherungsposten im Falle einer Rettung die
Rettungshubkurbel ergonomisch günstig bedienen kann.
Die richtige Klemmspannung der Halterung wird durch
die Länge (45,8 mm) der mitgelieferten Distanzhülsen
erreicht. Das Anzugsmoment der Sechskantschrauben,
Güteklasse 8.8 M 10 x 80 beträgt 49 Nm. Die Sicherungs-
leiste ist entsprechend der Gerätegröße zu positionieren.
Das Anzugsmoment der Zylinderkopfschrauben der
Güteklasse 8.8 M 8 x 30 beträgt 6 Nm. Das IKAR HRA
Gerät in die Halterung einsetzen. Die Sicherung des IKAR
HRA-Gerätes erfolgt mittels Steckbolzen.
Achtung:
Es dürfen nur IKAR Halterungen montiert werden. In
IKAR Halterungen dürfen nur IKAR Geräte montiert
werden.
Umlenkrolle mit Karabinerhaken
Die Umlenkrolle
dient zur Führung und Umlenkung
(
)
11
des Stahlseiles vom IKAR Höhensicherungsgerät HRA.
Dazu die geschlossene Umlenkrolle durch gegenseitiges
Verdrehen der beiden Bleche öffnen
in die Führungsrille einlegen. Danach die beiden Bleche
zurückdrehen.Karabinerhaken an Umlenkrolle einhängen
und am Anschlagpunkt des Dreibaumes einklinken.
Achtung:
Nur Karabinerhaken aus Stahl nach EN 362 Kl.B
einsetzen. Die Schraubsicherung am Karabinerhaken fest
anziehen. Seilrolle auf Leichtgängigkeit prüfen.
Hinweis:
Das IKAR HRA-Gerät zieht das Seil automatisch ein,
solange die Rettungshubfunktion nicht eingerastet ist.
am Bein so montieren,
)
9
10
+
und Stahlseil
(
)
11
