Acessórios opcionais

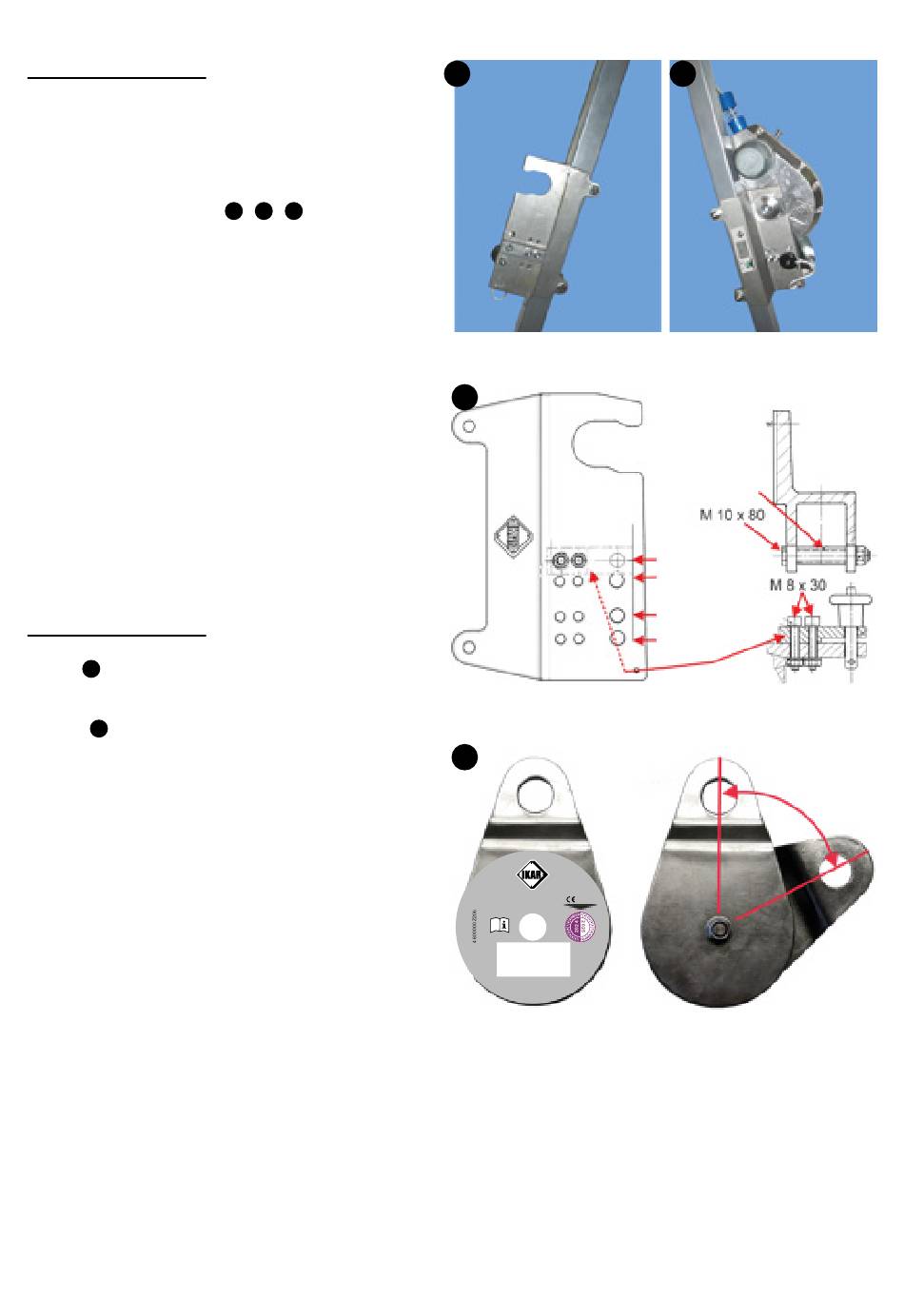

Dispositivo anti-queda HRA da IKAR com dispositivo de
salvamento:
O dispositivo anti-queda HRA da IKAR com dispositivo de
salvamento é fixado através do suporte à perna do tripé,
onde está afixada a placa de características.
Para isso, montar o suporte
modo a poder operar a manivela de salvamento de modo
ergonómico em caso de salvamento. A tensão de aperto
correta do suporte é alcançada através do comprimento
(45,8 mm) das buchas de distanciamento fornecidas.
O binário de aperto dos parafusos sextavados, classe de
qualidade 8.8 M 10x80 é de 49 Nm. A régua de segurança
deve ser posicionada de acordo com o tamanho do
dispositivo.
O binário de aperto dos parafusos de cabeça cilíndrica
da classe de qualidade 8.8 M 8 x 30 é de 6 Nm. Colocar
o dispositivo HRA da IKAR no suporte. O bloqueio do
dispositivo HRA da IKAR é realizado por meio do pino de
encaixe position.
Atenção:
Só podem ser montados suportes IKAR. Nos suportes
IKAR só podem ser montados dispositivos IKAR.
Polia com mosquetão
A polia
serve para guiar e conduzir o cabo de aço
(
)
11
do dispositivo anti-queda HRA da IKAR. Para isso, abrir
a polia fechada rodando as duas chapas em posições
opostas
e colocar o cabo de aço na ranhura de guia.
(
)
11
Depois, voltar a rodas as duas chapas para a posição
inicial. Enganchar o mosquetão na polia e no local de
fixação do tripé.
Atenção:
Utilizar apenas mosquetões de aço conforme a norma EN
362:2004 classe B.
Nota:
O dispositivo HRA da IKAR recolhe automaticamente o
cabo enquanto a função de salvamento não engrenar.
PORTUGUÊS
na perna de
(
)
8
9
10
+
+
Part of
Tripod type DB-A 1/2 DB-AR
Manufactured: 02.2020
Serial number: 1234567
Schnittlinie aussen:
Ø 84 mm
Schnittlinie innen:
Ø 16 mm
Material: Oracet 3951GHT-000
Untergrund: Aluminium
8
10
11
IKAR EN Typenschilder
Umlenkrolle
Umlenkrolle / Deflection roller
max. Belastung:/ max. load:
1 Person
Bestandteil
Dreibaum Typ DB-A 1/2 DB-AR
Baujahr: 02.2023
Fabrik-Nr.: 1234567
IKAR GmbH · Nobelstr: 2 · D-36041 Fulda
kontakt@ikar-gmbh.de · www.ikar-gmbh.de
4600000Z20b
Weiß
Schwarz
Layout date:
RAL 9006
approved for print:
Cut Contour
date: ____________________
signature: ____________________
55
33
9
Bucha distanciadora
Pos. HRA 9,5/12
Pos. HRA 15/18
Pos. HRA 18/24/33
Pos. HRA 42
Régua de
segurança
0158
19.08.2019
