Accessoires en option

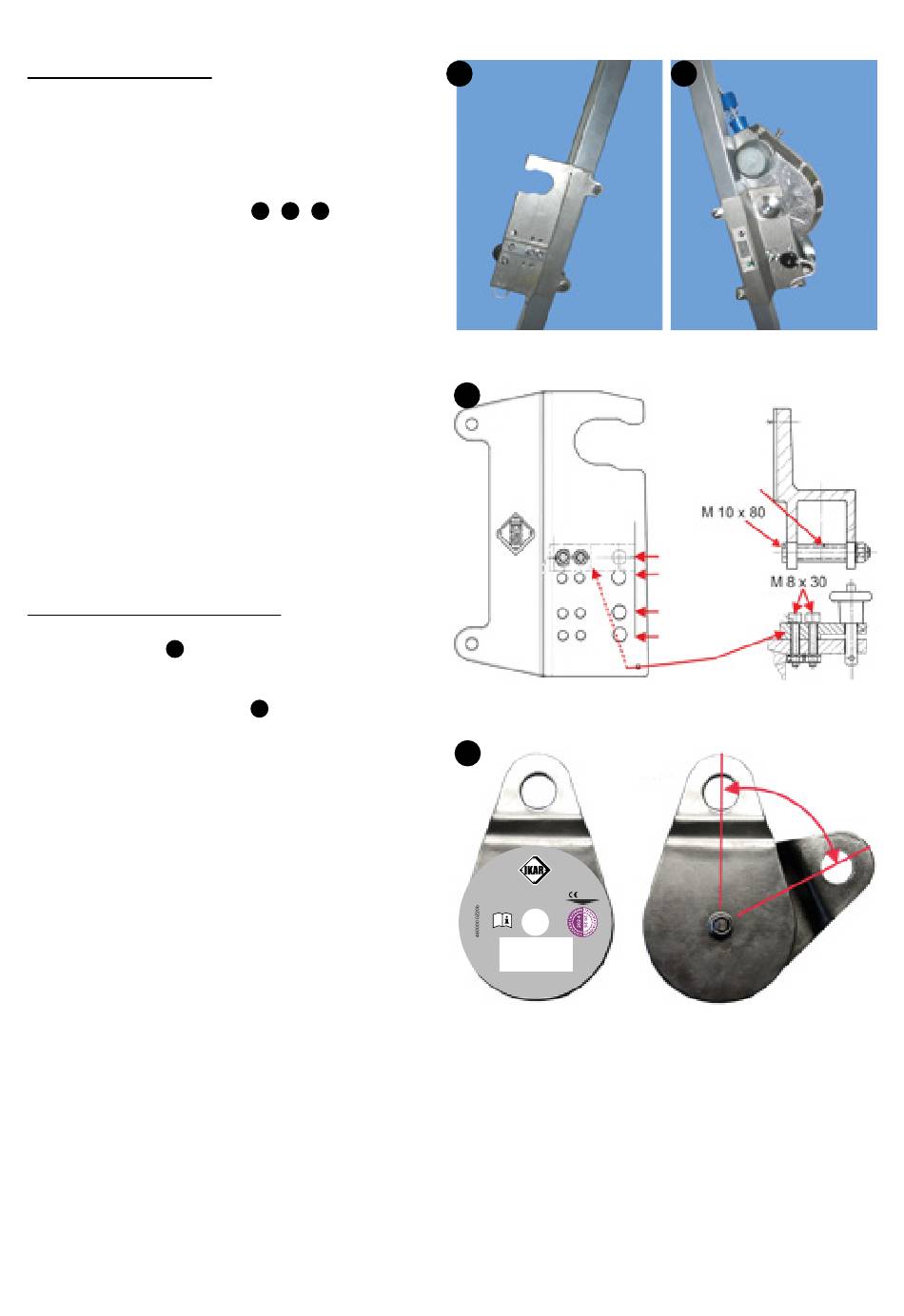

Antichute à rappel automatique avec dispositif de secours
de type HRA d'IKAR. L'antichute à rappel automatique
avec dispositif de secours de type HRA d'IKAR est fixé,
à l'aide du support, sur le pied où est fixée la plaque
signalétique.
Pour ce faire, monter le support
de manière à ce que le poste de sécurité puisse manier
facilement, en termes d'ergonomie, la manivelle du dispo-
sitif de secours en cas de sauvetage. On obtient la tension
de travail adéquate du support par la longueur (45,8 mm)
des tubes d'écartement fournis. Le couple de serrage des
vis à tête hexagonale de catégorie 8.8 M 10x80 est de 49
Nm. La barre de sécurité doit être positionnée en fonction
de la taille du système. Le couple de serrage des vis à
tête hexagonale de catégorie 8.8 M 8 x 30 est de 6 Nm.
Disposer l'unité HRA d'IKAR dans le support, cette unité
étant bloquée par des goupilles de sécurité représentées
Attention:
On ne peut monter que des supports IKAR. Seuls des
unités IKAR peuvent être installées sur les supports
de cette marque.
Poulie de renvoi avec mousqueton
La poulie de renvoi
, sert à guider et orienter le cordon
(
)
11
en acier de l'antichute à rappel automatique type HRA
d'IKAR. Pour ce faire : ouvrir la poulie de renvoi fermée en
désolidarisant les deux plaques
en acier dans la rainure de guidage. Resserrer ensuite
les deux plaques. Accrocher le mousqueton à la poulie de
renvoi et l'encliqueter au point d'ancrage du trépied.
Attention:
Se servir uniquement de mousqueton en acier selon EN
362:2004, classe B. Bien refermer la fixation à vis du
mousqueton. Vérifier la maniabilité de la poulie.
N.B. :
L'unité HRA d'IKAR tire automatiquement le cordon aussi
longtemps que la fonction du dispositif de secours n'est
pas enclenchée.
FRANÇAIS
, sur le pied
(
)
8
9
10
+
+
, et engager le cordon
(
)
11
Part of
Tripod type DB-A 1/2 DB-AR
Manufactured: 02.2020
Serial number: 1234567
Schnittlinie aussen:
Ø 84 mm
Schnittlinie innen:
Ø 16 mm
Weiß
Schwarz
RAL 9006
Cut Contour
Material: Oracet 3951GHT-000
Untergrund: Aluminium
8
10
11
IKAR EN Typenschilder
Umlenkrolle
Umlenkrolle / Deflection roller
0158
max. Belastung:/ max. load:
1 Person
Bestandteil
Dreibaum Typ DB-A 1/2 DB-AR
Baujahr: 02.2023
Fabrik-Nr.: 1234567
IKAR GmbH · Nobelstr: 2 · D-36041 Fulda
kontakt@ikar-gmbh.de · www.ikar-gmbh.de
4600000Z20b
Layout date:
19.08.2019
approved for print:
date: ____________________
signature: ____________________
55
25
9
Tube d'écartement
poste HRA 9,5/12
poste HRA 15/18
poste HRA 18/24/33
poste HRA 42
Barre de sécurité
