Ekstra tilbehør

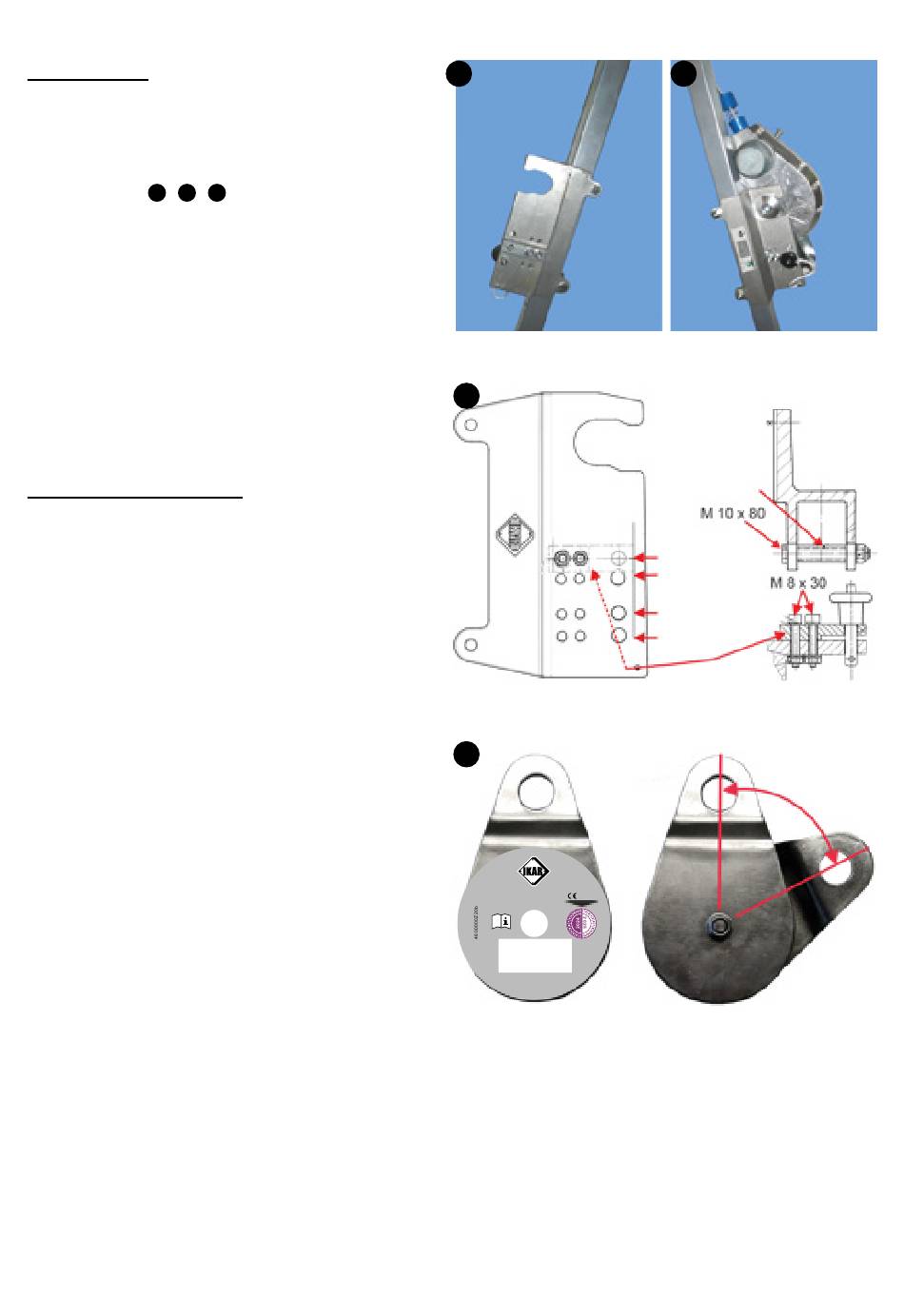

IKAR fallblokk HRA med nødsveiv: KAR fallblokk HRA
med nødsveiv festes til beinet ved hjelp av holderen, der
typeskiltet er festet.
Monter holderen
(
8 9
+
ven kan betjenes på en ergonomisk måte ved en redning.
Bruk de vedlagte avstandshylsene (lengde 45,8 mm) for
å få riktig klemspenning på holderen. Tiltrekningsmoment
for sekskantskruene 8.8 M10 x 80 er 49 Nm. Sikringslisten
skal posisjoneres iht. utstyrets størrelse. Tiltrekningsmo-
ment for sylinderskruene 8.8 M 8 x 30 er 6 Nm. Sett IKAR
HRA inn i holderen. IKAR HRA festes med bolter.
OBS:
Det skal kun monteres IKAR holdere. I IKAR holdere
skal det kun monteres IKAR utstyr.
Løpehjul med karabinkrok
Løpehjulet (bilde 15) fører stålwiren for IKAR fallblokk
HRA. Åpne det lukkede løpehjulet (bilde 15) ved å vri
de to platene fra hverandre. Legg stålwiren i sporet. Vri
deretter de to platene tilbake igjen.
Fest karabinkroken til løpehjulet og fest det til tripodens
festepunkt.
OBS:
Bruk kun karabinkrok av stål iht. EN 362:2004, klasse B.
Fest karabinkrokens skrusikring godt. Kontroller at
wirerullen løper lett.
Merk:
IKAR HRA trekker inn wiren automatisk, så lenge
nødsveiven ikke er gått i inngrep.
på beinet, slik at nødsvei-
)
10
+
NORSK
8
10
11
IKAR EN Typenschilder
Umlenkrolle
Umlenkrolle / Deflection roller
max. Belastung:/ max. load:
1 Person
Bestandteil
Dreibaum Typ DB-A 1/2 DB-AR
Baujahr: 02.2023
Fabrik-Nr.: 1234567
IKAR GmbH · Nobelstr: 2 · D-36041 Fulda
kontakt@ikar-gmbh.de · www.ikar-gmbh.de
Part of
Tripod type DB-A 1/2 DB-AR
Manufactured: 02.2020
Serial number: 1234567
4600000Z20b
Schnittlinie aussen:
Ø 84 mm
Schnittlinie innen:
Ø 16 mm
Weiß
Schwarz
Layout date:
RAL 9006
approved for print:
Cut Contour
date: ____________________
Material: Oracet 3951GHT-000
Untergrund: Aluminium
signature: ____________________
55
61
9
Avstandshylse
Posisjon HRA 9,5/12
Posisjon HRA 15/18
Posisjon HRA 18/24/33
Posisjon HRA 42
Sikringslist
