Réglage du sélecteur de vitesse au point mort
Défense absolue de remorquer la machine si le
sélecteur de vitesse n'est pas au point mort.

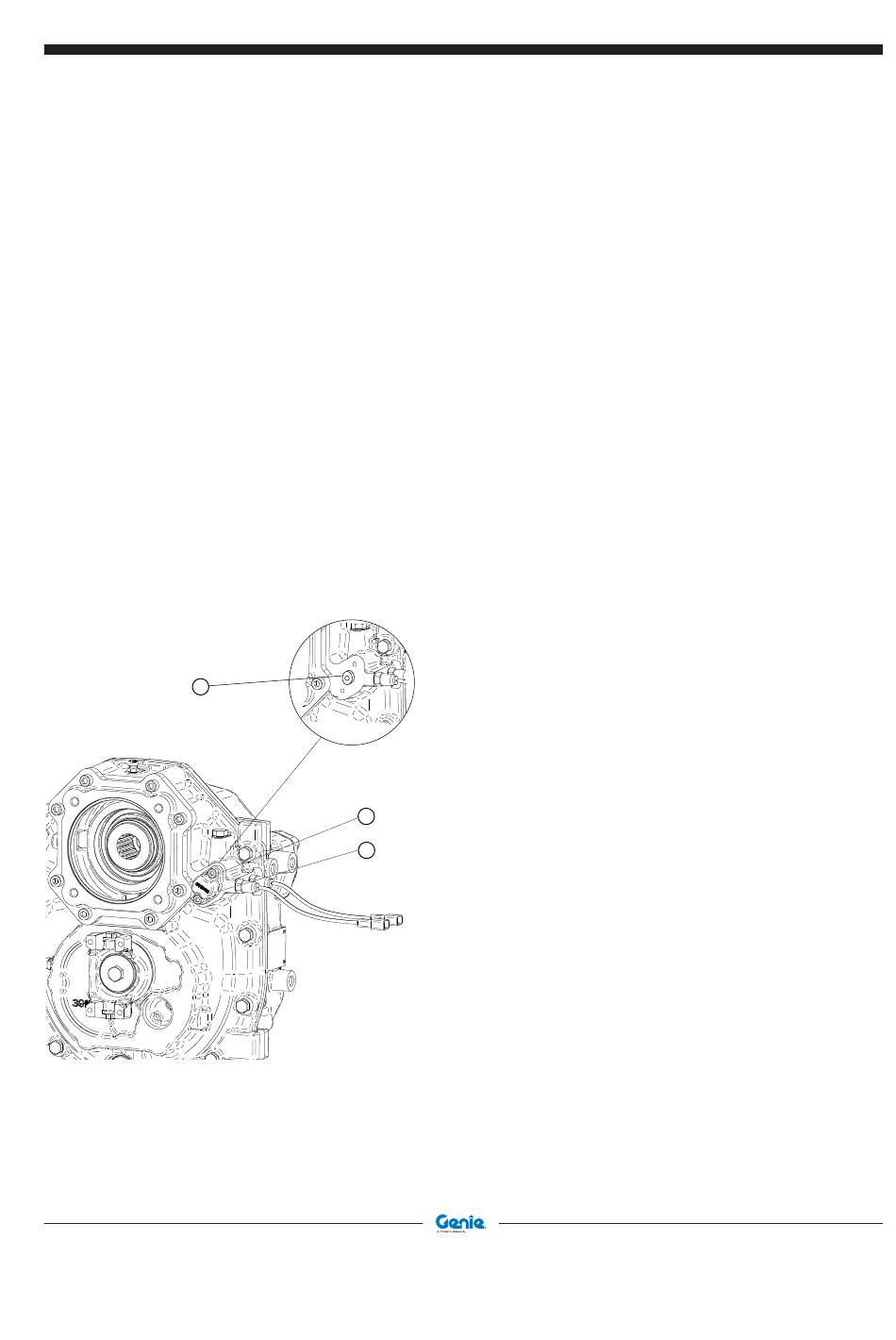

Pour mettre le sélecteur au point mort :
• Dévisser la vis M8x25 (1).
• Retirer le capot (2).
• Extraire la goupille n° 3 à l'aide d'un extracteur
M10 jusqu'à ce que les deux commutateurs
soient activés
• Remonter les composants. Le couple de serrage
de la vis 1 est de 23 Nm (+5 %/-15 %)
Cette intervention de secours doit être réalisée mo-
teur coupé et machine stationnée sur un sol nivelé.
