Mai 2015
Contrôles
GTH 4016 R - 4018 R - 5021 R Stage 3B
21
22
23
24
1

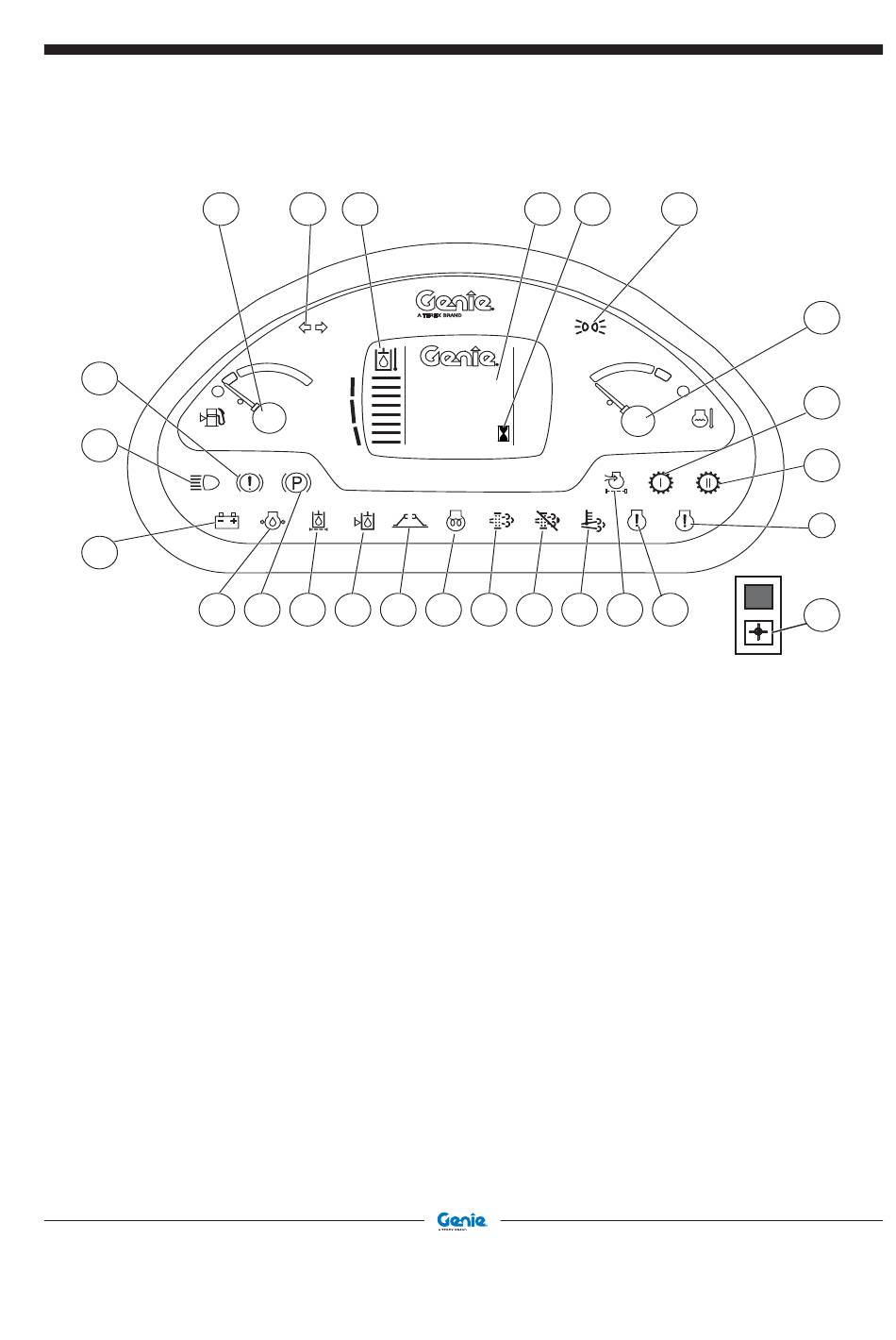

Tableau de bord
1. Voyant de pression d'huile moteur basse
2. Voyant de frein de stationnement serré
3. Voyant de fi ltre à huile hydraulique encrassé
4. Voyant de niveau d'huile hydraulique bas
5. Voyant de stabilisateurs baissés
6. Voyant de préchauffage des bougies de
préchauffage
7. Voyant du fi ltre à particules pour moteurs diesel
(FPD)
8. Voyant de fi ltre à particules pour moteurs diesel
désactivé
9. Voyant de température élevée du système
d'échappement
10. Voyant de fi ltre à air moteur obstrué
11. Voyant d'alerte du fi ltre à particules pour moteurs
diesel
12. Voyant de panne moteur critique
34

20 19
°c
1230
105
60 000000.0
2 3 4 5
GTH 4016 R - GTH 4018 R - GTH-5021 R
Seconde édition - Première impression
18 17
engine rpm
6 7 8 9
13. Voyant de 2e vitesse enclenchée
14. Voyant de 1ère vitesse enclenchée
15. Jauge de température du liquide de
refroidissement moteur avec voyant de
température élevée du liquide de refroidissement
16. Voyant de feux de position
17. Kilométrage
18. Tachymètre
19. Voyant de température élevée de l'huile
hydraulique
20. Voyant de clignotant de direction
21. Jauge de niveau de carburant avec voyant de
niveau de carburant bas
22. Voyant de pression de freinage basse
23. Voyant de feux pour la circulation routière
24. Voyant de tension de batterie basse
25. Voyant de mise à niveau de la machine
16
10 11
Réf. 57.0009.0627
15
14
13
12
25
