Mai 2015
Sécurité de la zone de travail
Ne pas remplacer les pneus d'origine par des pneus
de structure ou de type différents.
L'inclinaison latérale autorisée pendant la phase
de travail est de ± 0,5°.
Utiliser la machine uniquement sur des sols
suffi samment durs pour supporter le poids maximum
combiné de la machine et de la charge. Tout
effondrement du terrain peut occasionner un
renversement de la machine. Pour éviter ce risque,
il est conseillé de respecter les mesures suivantes.
• Vérifi er avec l'employeur (ou le chef de chantier
ou l'assistant de chantier) si au-dessous des
stabilisateurs se trouvent des cavités cachées
(ex. canalisations, puits, vieilles citernes, dalles
de caves, fosses à purin).
• Une première estimation peut être réalisée à
l'aide des tableaux et de l'illustration ci-après.
• La tolérance aux sollicitations du fond se réduit en
fonction du type et des caractéristiques du terrain.
Le Tableau 1 indique la pression de surface autorisée
sous les stabilisateurs de la machine.
Type et caractéristiques
du terrain
terrain incohérent,
non compacté
sol limoneux, tourbeux, pâteux
sol cohérent, souple
terrain non cohérent, bien
compacté, sable, gravier
solide
sol
semi-solide
cohérent
dur
Rocher, béton, asphalte apte
au transit de poids-lourds
16
Pression de
surface autorisée
KPa
2
en général,
non solide ;
des mesures
spécifi ques sont
nécessaires
200
100
200
400
supérieure
à 1 000
Tableau 1
GTH-4016 R - 4018 R - 5021 R
Seconde édition - Première impression
S'assurer que le sol sur lequel s'appuie la machine
(roues et stabilisateurs) est suffi samment solide afi n
de ne pas compromettre la stabilité de la machine.
Si le terrain n'offre pas de garanties de solidité
suffi santes, préparer des planches d'appui capables
de supporter les charges prévues et les placer au-
dessous des roues et des stabilisateurs.

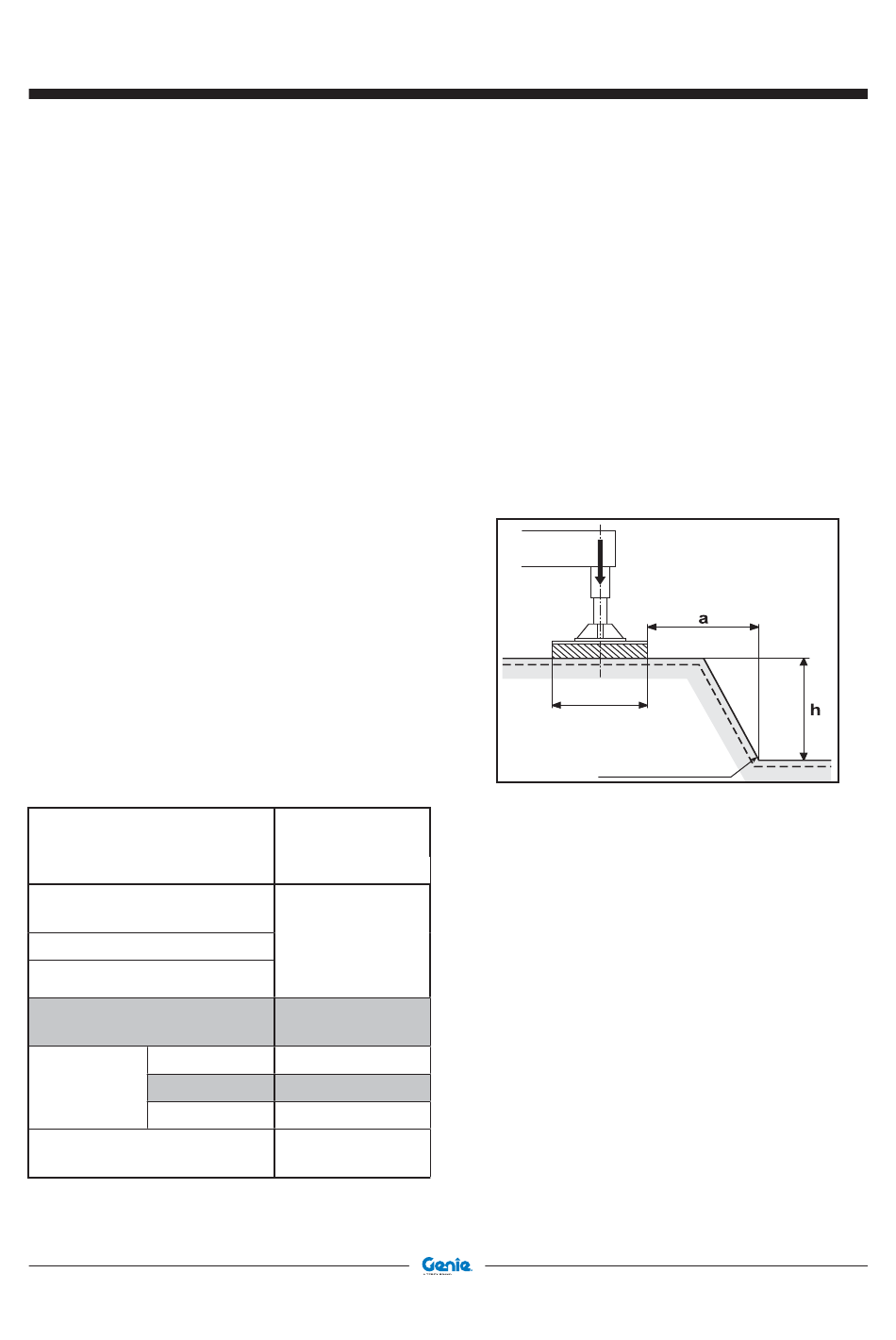

En cas de travaux à proximité de fossés, toujours
baisser les stabilisateurs à une distance de sécurité
du bord du fossé.
a & h = distances minimales
La distance (a) du pied du talus doit être
proportionnelle à la hauteur (h) du talus même.
Si le fond est en bon état :
a : h = 1 : 1
(valeurs en gris dans le tableau 1)
En cas de doute :
a : h = 2 : 1
Réf. 57.0009.0627
