Annexe
Re-installation de l'Assemblée
Burner
Suivez cette procédure à tout moment l'ensemble du
brûleur a été retiré de la chambre de combustion.
1. SHUTTER AIR CONFIRMER ET PLATEAU POSITIONS:
Assurez-vous que chaque volet d'air sur la face inférieure du
brûleur est poussé complètement vers l'avant (vers l'avant).
Vérifiez également que les plateaux d'obturation sur le
plancher de la chambre de combustion, (fig. 14, p. 17) sont
poussés complètement vers l'avant (vers l'avant).
2. Inclinez l'ensemble du brûleur arrière, tel qu'illustré à la
figure 70 pour l'engager avec les injecteurs dans la paroi
arrière et les plateaux d'obturation sur le plancher du foyer.
Installez l'assemblage sur le plancher engageant les crochets
de retenue avant (A) avec les goujons de plancher adjacents
(B).
Bien placé, l'ensemble du brûleur soit de niveau sur le devant
et à l'arrière et verrouillé en place.
3. Push / Pull chaque câble de l'obturateur d'air latéral pour
confirmer que les deux volets se déplacent librement à travers
la gamme complète de Voyage. Voir fig. 16, p. 17 et fig. 34, p.
26, p.
4. Remplacez les deux étagères du panneau latéral entre le
brûleur et les parois.

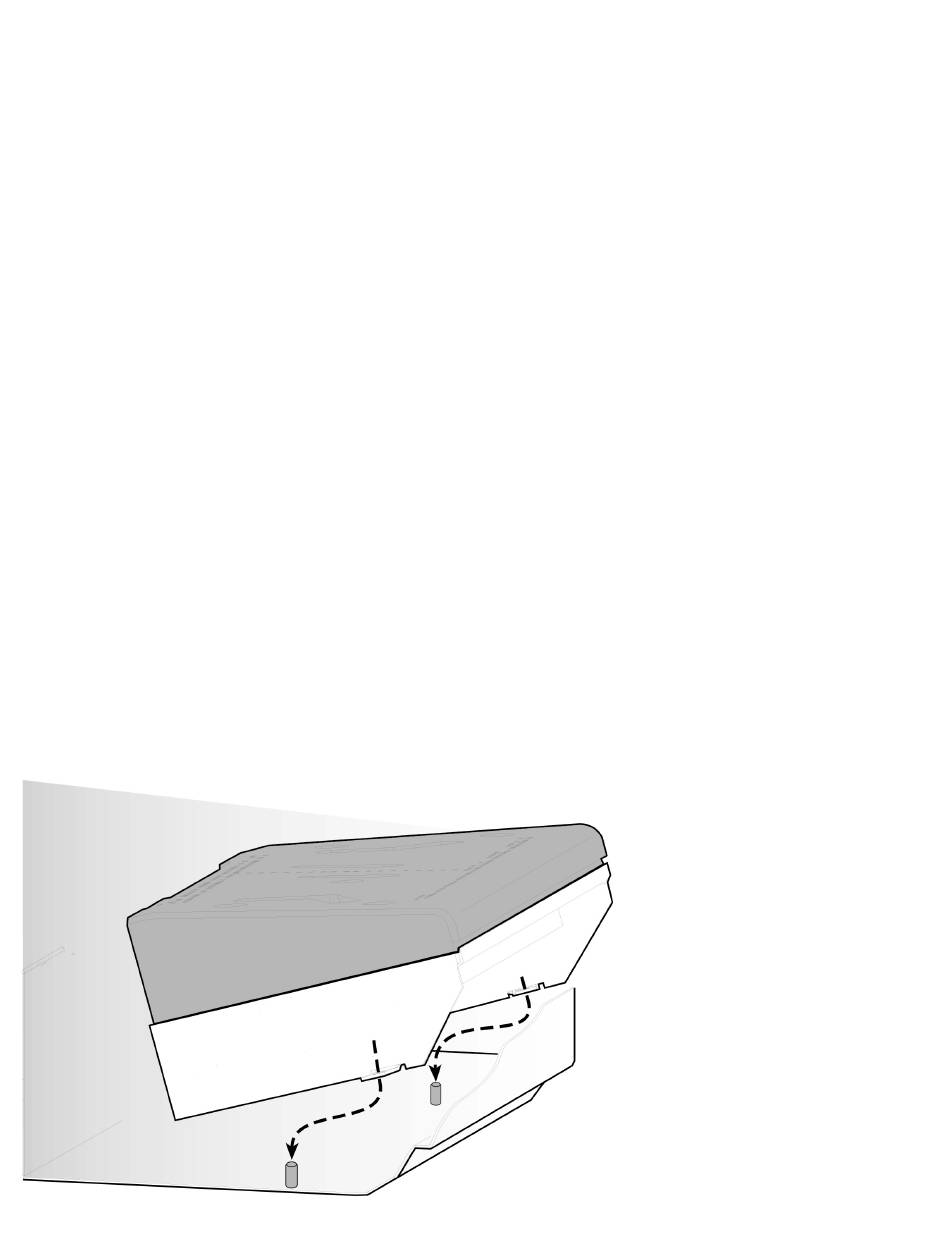

Figure 70. Montage du brûleur.
43
