AVERTISSEMENT :
AVANT D'UTILISER CET APPAREIL, PRENEZ LE TEMPS DE
LIRE ET COMPRENDRE TOUTES LES INSTRUCTIONS
D'UTILISATION. NE LAISSEZ PERSONNE UTILISER CET
APPAREIL S'IL N'A PAS LU ET COMPRIS CES
INSTRUCTIONS. GARDEZ L'ÉMETTEUR DE
TÉLÉCOMMANDE HORS DE PORTÉE DES ENFANTS.
AVERTISSEMENT :
RISQUE DE BRÛLURES GRAVES! CET APPAREIL PEUT
ÊTRE RÉGLÉ POUR FONCTIONNER PAR CONTRÔLE
THERMOSTATIQUE. IL PEUT DONC DEVENIR TRÈS
CHAUD, MÊME LORSQUE LE BRÛLEUR SEMBLE NE PAS
FONCTIONNER. LES ENFANTS DOIVENT ÊTRE
SURVEILLÉS ET ÊTRES TENUS À DISTANCE DE CET
APPAREIL.
AVERTISSEMENT :
SOYEZ PRUDENTS PRÈS DU PANNEAU VITRÉ. LA VITRE
PEUT ÉCLATER SI ON LA FRAPPE. MANIPULEZ TOUJOURS
LA VITRE AVEC SOIN.
NE RETIREZ LA VITRE QUE POUR L'ENTRETIEN.

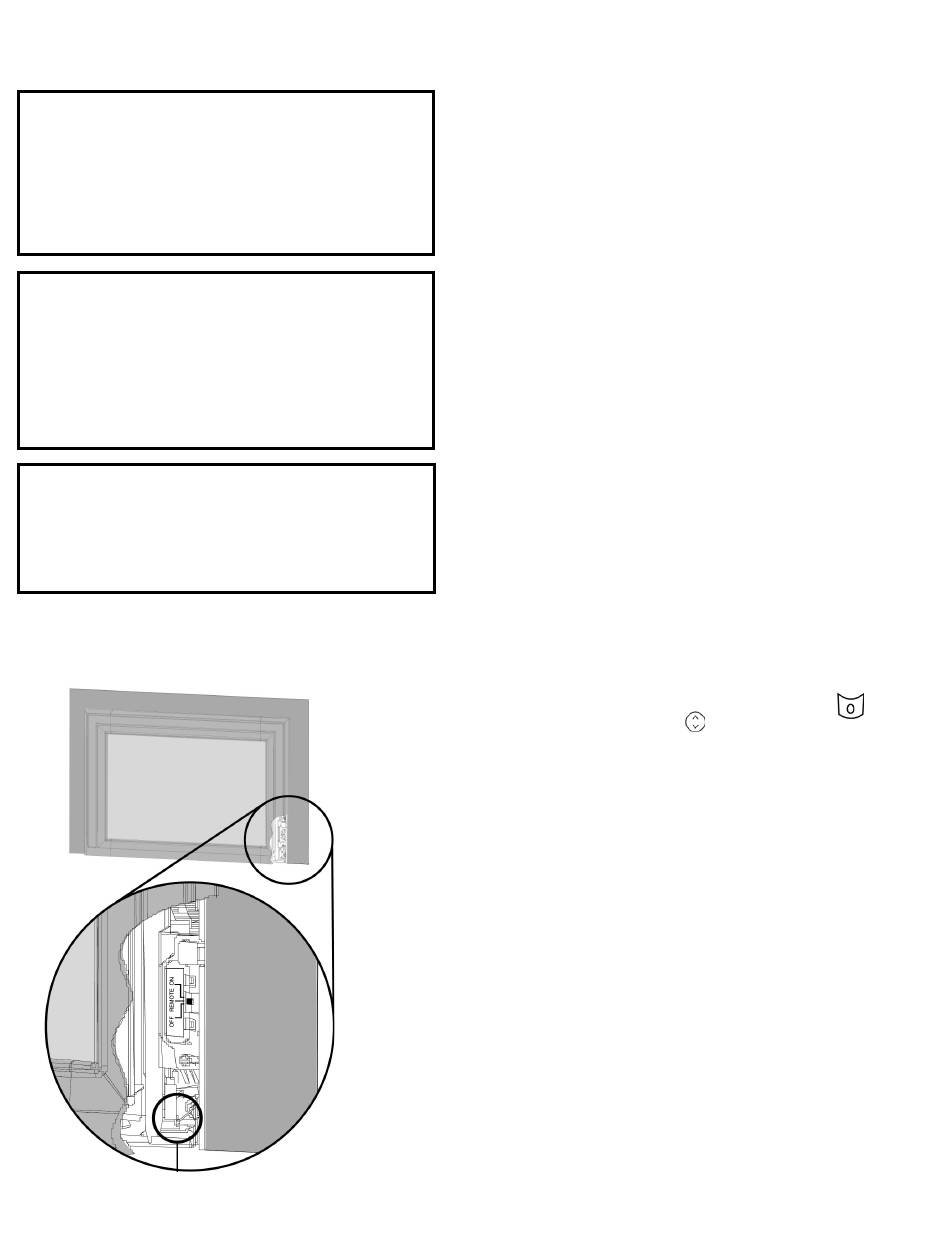

Figure 34. Composants de contrôle.
Câble de l'obturateur d'air du brûleur arrière
27
Contrôle
Commutateur &
Battery Box
Utilisation
Vérification initiale du système
Cet appareil est conçu pour fonctionner avec le
système de télécommande. Effectuez la procédure
suivante pour tester les fonctions de base des
brûleurs, avant d'installer cet encastrable dans votre
foyer.
1. Installation des piles: Si vous ne l'avez pas déjà
fait, installez les 4 piles AA de 1,5 V dans le bloc-
piles de secours du système de contrôle IFC, fixé par
bande Veldro dans le compartiment droit. Fig. 34.
Installez 3 piles AAA de 1,5 V dans l'émetteur de
télécommande. L'émetteur et le récepteur sont déjà
synchronisés par le fabricant. (Si vous perdez la
synchronisation, suivez les instructions à la page 30.)
2. Connectez l'appareil à l'alimentation électrique 120
V c.a. du bâtiment.
3. Purge i nitiale du système : Si vous allumez cet
appareil pour la première fois ou après une longue
période sans l'utiliser, il faut attendre que la conduite de
gaz expulse les poches d'air. Ne fois cette purge
terminée, l'appareil fonctionnera tel que décrit dans les
instructions d'allumage sur la plaque signalétique de
l'encastrable et la couverture arrière de ce manuel.
4. Placez le commutateur du brûleur dans la position
REMOTE. L'émetteur de télécommande étant à OFF
(écran sombre), appuyez sur la touche Mode
sur la touche HAUT/BAS
CPI. Sélectionnez le mode CPI. La veilleuse s'allumera.
Réglage de la veilleuse
Chaque flamme doit être régulière - ne pas lever ou
flottant. Les flammes devraient être de couleur bleue à
la tête de la veilleuse, avec des traces de jaune vers les
bords extérieurs. Il est important que la flamme de la
veilleuse engloutir entièrement le haut 1/4 "de la
flamme redresseur / capteur. Tant les flammes pilotes
devraient projeter un pouce sur le capuchon de la
veilleuse. Voir Fig. 38, à la page 28. Les flammes
pilotes peuvent être ajustées si nécessaire en utilisant
la vis de réglage située sur le corps du robinet de gaz,
Fig. 12, à la page 15. Les réglages doivent être
effectués que par un technicien de gaz qualifié.
La flamme de veilleuse doit être stable, sans sautiller ni
vaciller. Elle doit être de couleur bleue au capuchon de
veilleuse, avec des traces de jaune aux bords externes.
IMPOTAT: la flamme de veilleuse doit couvrir 1/4 po du
haut du détecteur / redresseur de flamme, et doit
dépasser de 1 po des deux orifices du capuchon de
veilleuse.
, puis
pour passer du mode IPI à
