Lors de l'utilisation de la batterie de chauffage d'air soufflé, le capteur d'air soufflé (TJ) doit être monté en aval de la batterie
de chauffage (ou de refroidissement) autant que le permet le câble du capteur ou avant la première branche ou le premier
coude du système de transport d'air.
Seules les batteries de chauffage d'une puissance maximale de 0,6 kW peuvent être raccordées directement à la carte contrôleur. Les batteries
de chauffage de puissance supérieure doivent être connectées à un circuit électrique séparé.
8.1.3. VERSION S300
Les centrales de traitement d'air SMARTY peuvent contrôler une seule batterie de chauffage ou de préchauffage à la fois. Lorsque la batterie
de préchauffage est utilisée, une sonde de température supplémentaire doit être installée dans le système. Après la connexion de la sonde, il
convient de procéder à sa configuration. Pour de plus amples informations, voir la section « CONFIGURATION DES ACCESSOIRES (VER-
SION S300) ».
8.1.3.1. CHAUFFAGE
0
Pour utiliser une batterie de chauffage, les signaux suivants doivent être connectés à la carte contrôleur :
1. Commande de la batterie de chauffage électrique ;
2. Détecteur de surchauffe de la batterie de chauffage ;
3. Signal de position de la batterie de chauffage.
Output digital relays 24-230 V AC, max 6.3A, normally open/closed
REMARQUE : l'alimentation électrique de l'appareil de chauffage n'est pas représentée.

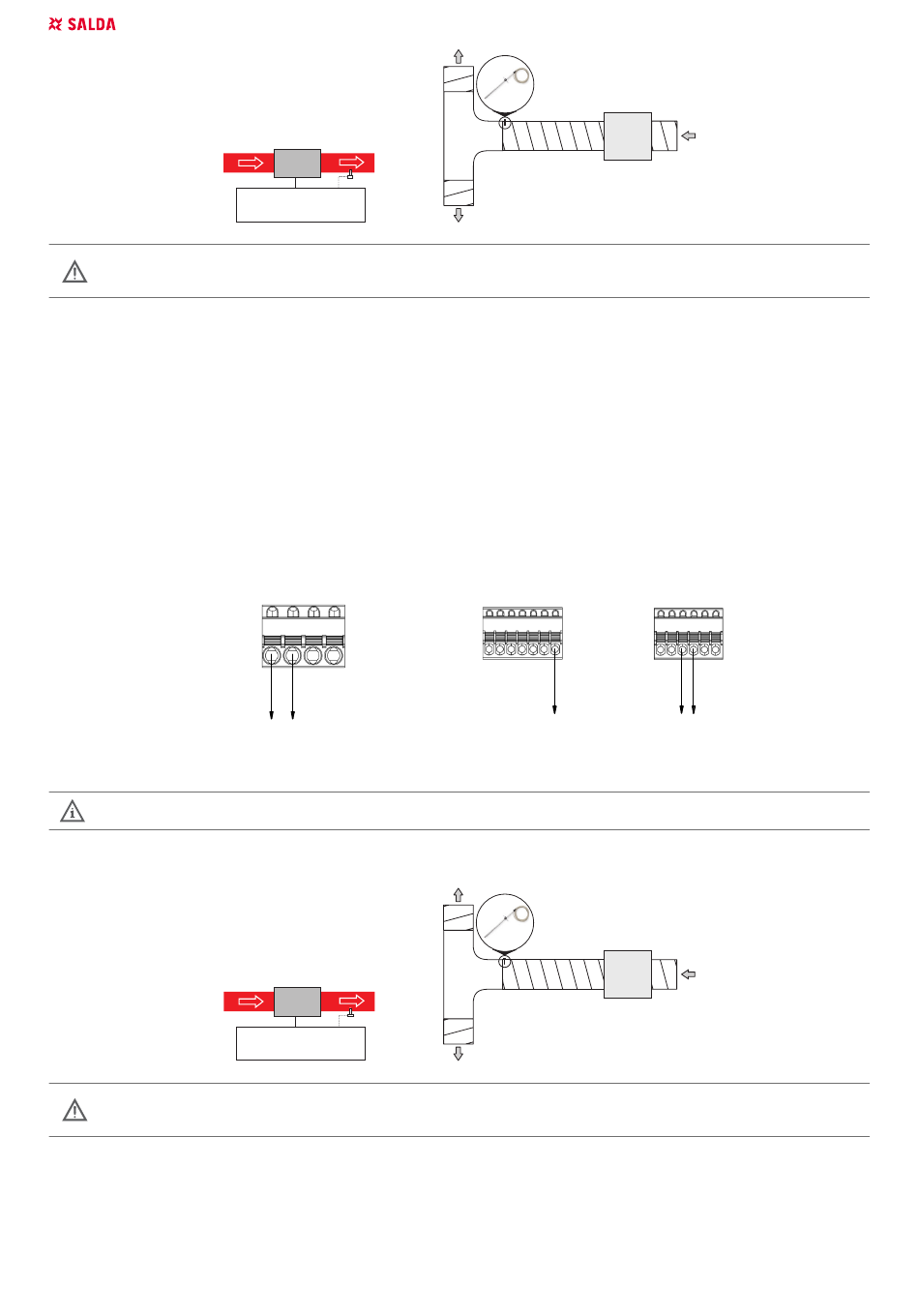

Schéma de montage de la batterie de chauffage
Output digital relays 24-230 V AC, max 6.3A, normally open/closed
La batterie de chauffage électrique doit être installée à l'intérieur de la gaine. Le montage est réalisé en respectant la direction du flux de l'air :
batterie de chauffage ELECTRIC HEATER > SUPPLY AIR SENSOR (TJ).
Lors de l'utilisation de la batterie de chauffage d'air soufflé, le capteur d'air soufflé (TJ) doit être monté en aval de la batterie
de chauffage (ou de refroidissement) autant que le permet le câble du capteur ou avant la première branche ou le premier
coude du système de transport d'air.
8.1.3.2. PRÉCHAUFFAGE
Pour utiliser une batterie de préchauffage, les signaux suivants doivent être connectés à la carte contrôleur :
1. Commande de la batterie de préchauffage électrique ;
2. Température de l'air en aval du préchauffage ;
3. Détecteur de surchauffe de la batterie de préchauffage ;
4. Signal de position de la batterie de préchauffage.
Modification
Date
38
| FR
KE
TJ
Mini MCB
1
2
4
3
2
1
T7
Q13
Q14
Electric heating coil command
Figure 8.1.3.1.1. Signaux pour le chauffage électrique
4
3
2
1
T7
Q13
Q14
1
Electric preheating coil command
KE
TJ
Input Digital/NTC10k
Siemens S300
(in reference to GND)
Mini MCB
8
7
6
5
4
3
2
1
T2
X3
Preheating coil overtemperature detector
Date
2022-01-13
EPLAN
Ed.
justasbalsys
Project template with identification structure in accordance with IEC standard: Page structure with higher-level function and mounting location
Appr.
Name
Original
Replacement of
TJ
3
Heater
Input Digital/NTC10k
(in reference to GND)
7
6
5
4
3
2
1
T1
X8
Heating coil overtemperature detector
Preheater
Input Digital/NTC10k
(in reference to GND)
7
6
5
4
3
2
1
T1
TJ
X8
Air temperature sensor after preheating coil
Input Digital/NTC10k
(in reference to GND)
7
6
5
4
3
2
1
T1
B1
Outside air temperature sensor
Replaced by
EKA
4
5
Output 0-10V
6
5
4
3
2
1
T18
A3
GND
Heating coil position
Output 0-10V
6
5
4
3
2
1
T18
A3
GND
KE1
Preheating coil position
EPLAN Software & Service
Heater/preheater
GmbH & Co. KG
SMARTY X v2023.3
