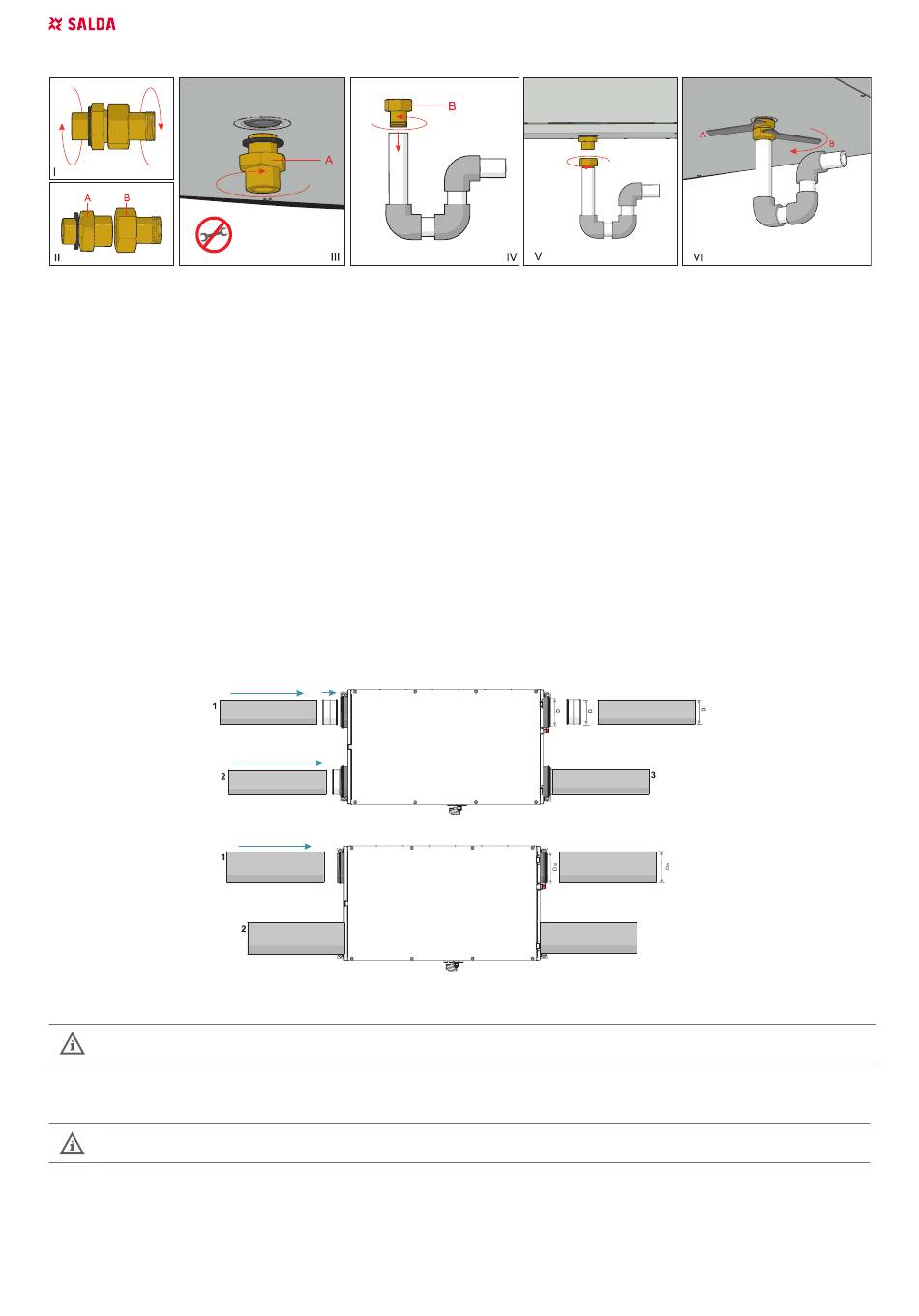

INSTALLATION DU SYSTÈME DE DRAINAGE 3X V/4X V
1.Branchez les raccords de vidange (ZPGGM056), partie A (G ½ mâle), au raccord de drainage présent dans la centrale, en les tournant à la main
dans le sens des aiguilles d'une montre. N'utilisez aucun outil (I-III)!
2. Branchez les raccords de vidange, partie B (G ½ mâle), au siphon à condensat ou au tuyau sanitaire recourbé (IV-V).
3. Connectez les raccords de vidange A et B. Retenez la partie A avec une clé lors du raccordement (VI).
5.6. RACCORDEMENT DES GAINES
• Les gaines raccordées ne doivent pas être courbées et doivent être fixées séparément.
• Assurez-vous qu'il est impossible d'accéder aux ventilateurs à travers les têtes de gaines. Dans le cas contraire, il faut installer une grille de
protection. Vous pouvez choisir la grille parmi la gamme de produits proposés sur notre site web.
• Ne réduisez pas le diamètre des tuyaux près des gaines d'entrée ou de sortie d'air. Si vous voulez réduire la vitesse du flux d'air dans le système,
la baisse de pression et le niveau sonore, vous pouvez augmenter le diamètre des tuyaux.
• Vous pouvez installer des registres afin de réduire le niveau de bruit dans le système d'alimentation en air (voir le chapitre sur l'installation du
système d'alimentation en air).
• Afin de réduire les pertes de charge dans le système, les gaines et les composants en profilé doivent être de classe C et plus. Le catalogue des
articles mentionnés ci-dessus est disponible sur notre site web.
• Les tuyaux des systèmes d'amenée d'air extérieur et d'évacuation d'air rejeté doivent être isolées afin d'éviter les pertes de chaleur et la conden-
sation.
• Il est recommandé de maintenir une distance allant jusqu'à 8 mètres entre les gaines d'amenée et d'évacuation d'air. Le système d'alimentation
en air doit être installé loin des sources potentielles de pollution de l'air.
• Lors de l'installation de gaines à côté de l'équipement de ventilation, il faut utiliser des supports. Ils suppriment les vibrations et assurer une
installation stable des différents éléments du système. Les supports requis sont disponibles dans notre catalogue ou sur notre site web.
• Les gaines sont souvent raccordées par erreur à un endroit non adapté. Les centrales de ventilation portent des étiquettes indiquant le schéma
de raccordement correct des gaines. Avant de mettre le système en service, vérifiez attentivement que tous les travaux connexes ont été effec-
tués correctement.
Les dimensions D ou Da dépendent de la centrale.
Pour Smarty 2X P, il est possible d'utiliser les gaines de deux diamètres suivants : ø D - 125 mm (a), ø Da - 160 mm (b).
Pour Smarty 3X P, il est possible d'utiliser les gaines de deux diamètres suivants : ø D - 150 mm ou 160 mm (b).
REMARQUE: En cas d'utilisation de gaines de ø D - 125 mm, il est nécessaire d'utiliser le raccord NPU 125.
20 | FR
Figure 5.6.1. Smarty XP:
