Guide de l'utilisateur | Système de purge intelligent (IPS 8) pour ammoniac - Caractéristiques techniques, installation et utilisation
Poches d'air
8 | BC306932151284fr-000201
Niveau de
liquide

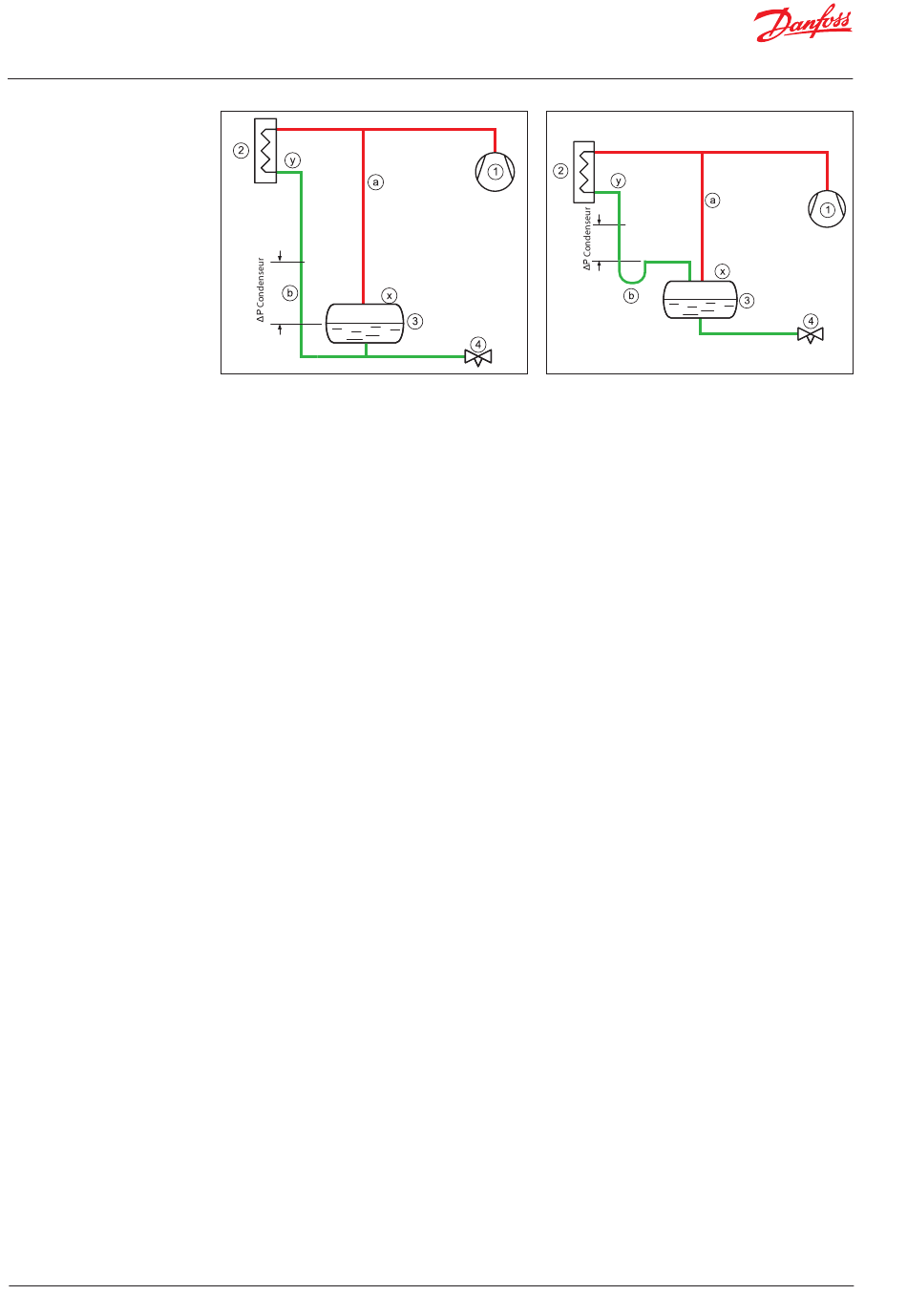

Fig. 4 Niveau de liquide. Récepteur raccordé par le bas
Pour les systèmes avec régulation du niveau de liquide
basse pression, l'installation correcte du condenseur/
réservoir est indiquée aux figures 4 et 5.
Le gaz de refoulement du compresseur (1) est acheminé
vers le condenseur (2) où il est condensé. Le réservoir
(3) contient le liquide jusqu'à ce qu'il y ait une demande
de liquide côté BP, par exemple, jusqu' à ce que
le détendeur (4) s'ouvre. Si le détendeur est fermé,
le liquide condensé dans le condenseur devra être
stocké dans le réservoir et le niveau augmentera.
Pour assurer un écoulement libre vers le réservoir,
le gaz doit pouvoir sortir du réservoir ; ce processus
s'effectue via la conduite d'égalisation de la pression (a).
La conduite d'égalisation de la pression rend la pression
dans le réservoir identique à la pression dans la
conduite de refoulement du compresseur. La pression
à la sortie du condenseur est inférieure en raison de la
perte de pression dans le condenseur. La pression de
sortie du condenseur est inférieure à celle du réservoir.
Il est donc nécessaire de monter le condenseur plus
haut que le réservoir et de prévoir un niveau de liquide
plus élevé dans la tuyauterie entre le condenseur
et le réservoir (b).
Niveau de
liquide
Fig. 5 Niveau de liquide. Récepteur connecté par le haut
La colonne de liquide de la conduite (b) compense
la différence de pression entre la sortie du condenseur
et le réservoir.
La figure 4 représente le raccord de liquide en bas
du réservoir.
Si le liquide du condenseur est raccordé à la partie
supérieure du réservoir (Fig. 5), la disposition doit
être légèrement différente.
La ligne liquide (b) entre le condenseur et le réservoir
doit comporter un col de cygne/piège à liquide pour
garantir que la colonne de liquide est bien établie.
L'air étant plus lourd que l'ammoniac, il est collecté
à deux endroits dans ce type d'installation :
au-dessus du liquide dans le réservoir (x) et/ou au-
dessus du liquide dans le tube de descente
du condenseur (y).
