Guide de l'utilisateur | Système de purge intelligent (IPS 8) pour ammoniac - Caractéristiques techniques, installation et utilisation
Emplacements de raccordement
(suite)
Généralités
10 | BC306932151284fr-000201

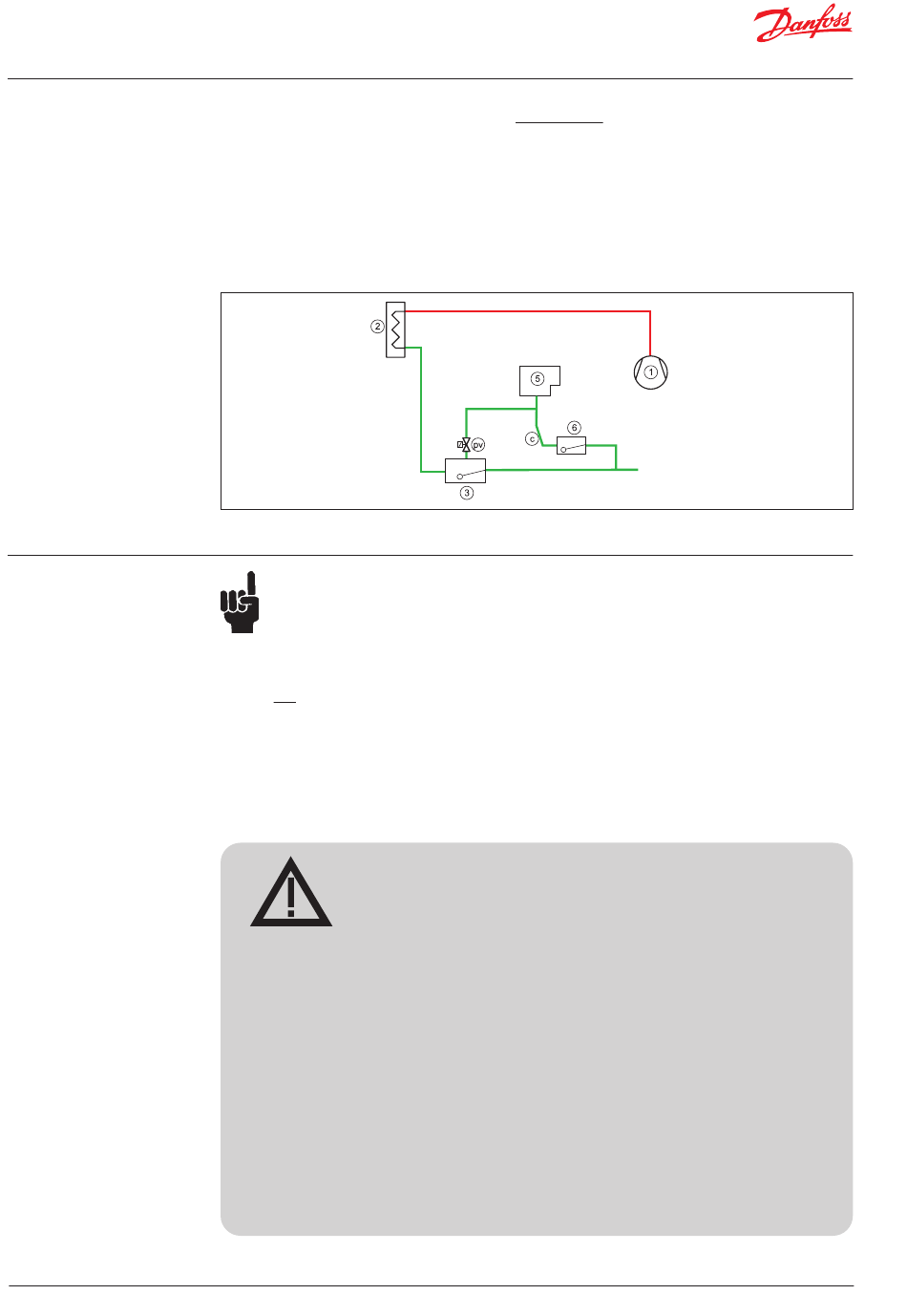

Installation du purgeur d'air dans une installation haute pression avec contrôle du niveau de liquide
Pour les systèmes équipés d'un contrôleur de niveau
de liquide haute pression, l'air s'accumule dans la
vanne à flotteur (3). (Voir fig. 8.)
Le compresseur (1) fournit du gaz haute pression
au condenseur (2), où il est condensé.
La vanne à flotteur (3) évacue tout liquide vers
le côté BP. Le purgeur d'air (5) doit être raccordé
à la vanne à flotteur via une électrovanne (pv).
Fig. 8 Raccords de purge (pv). La canalisation de vidange (c) doit être en pente verticale/descendante
Le purgeur d'air doit toujours être monté
au-dessus du niveau de liquide le plus élevé
afin de pouvoir évacuer l'ammoniac condensé.
Dans le cas contraire, le purgeur d'air risque
de déborder et de potentiellement purger
l'ammoniac liquide.
Le tuyau de retour du liquide de purge (c)
doit toujours être monté verticalement ou,
au minimum, avec une pente descendante.
Les électrovannes aux points de raccordement
ne doivent jamais être activées simultanément.
Finalisez la purge à un endroit avant de passer
au suivant.
AVERTISSEMENT !
Respectez scrupuleusement le guide d'installation pendant
l'installation du purgeur. Installez l'unité de purge à un endroit où le
niveau de la bride inférieure et tout niveau de raccordement d'entrée
de gaz se situent au-dessus de tout niveau possible d'ammoniac.
La tuyauterie de vidange de liquide du purgeur doit toujours présenter
une pente descendante.
Installez une vanne d'arrêt à proximité de l'entrée de la bride inférieure
pour permettre le retrait de l'unité et la fermeture de l'ammoniac sous
haute pression.
Raccordez un tube résistant approprié au tube de sortie de purge
et assurez-vous que les éléments non condensables purgés sont
évacués dans un bain d'eau de 200 litres max.
L'ammoniac liquide condensé dans le purgeur d'air
doit être vidangé par le tuyau de vidange (c) vers le
côté BP via une vanne à flotteur (6).
Côté basse pression
Cod. 99000572
© Danfoss | DCS (ms) | 2020.06
