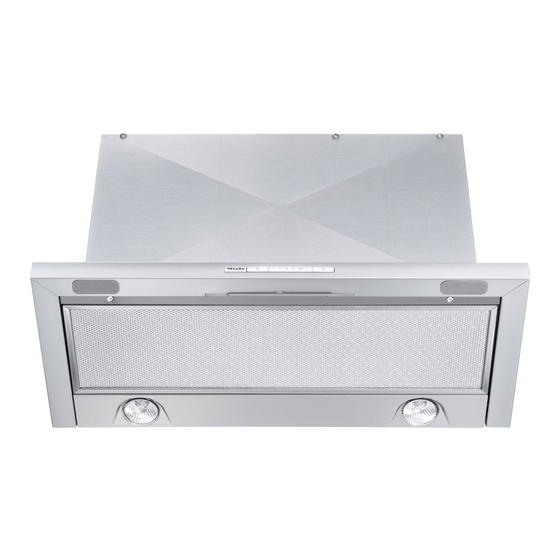

- Page 1 Mode d’emploi et notice de montage Hotte DA 3360 fr - BE Avant d’installer et d’utiliser l’appareil pour la première fois, lisez absolument votre mode d’emploi. Vous veillerez ainsi à votre sécurité et éviterez des dommages à l’appareil. M.-Nr. 09 333 560...
- Page 2 Table des matières Votre contribution à la protection de l’environnement ....3 Consignes de sécurité et mises en garde ......4 Description de l'appareil/commande .
- Page 3 Votre contribution à la protection de l’environnement Élimination de l’emballage de transport L’emballage protège l’appareil contre les éventuels dommages en cours de transport. Le fabricant a opté pour un matériau réutilisable qui respecte l’envi- ronnement. Lors de l'achat de votre nouvel appa- En remettant l’emballage dans le cir- reil, vous avez payé...
- Page 4 à l'air libre. de sécurité en vigueur. Une utilisa- Tout autre type d'utilisation n'est pas tion inappropriée peut néanmoins autorisé. Miele décline toute responsa- causer des dommages corporels et bilité en cas de dommages causés par matériels. une utilisation non conforme ou une commande erronée de l'appareil.
- Page 5 Les pièces défectueuses peuvent respondre pour éviter tout dommage à uniquement être remplacées par des l'appareil. En cas de doute, consultez pièces Miele d'origine. Seule l'utilisation votre électricien. de ces pièces permet au fabricant de garantir la satisfaction des exigences La sécurité...
- Page 6 Consignes de sécurité et mises en garde En cas de travaux d'installation, Fonctionnement simultané avec un d'entretien et de réparation, il faut dé- appareil de chauffage dépendant de connecter la hotte du réseau électrique. l'air ambiant Elle n'est déconnectée du réseau élec- Attention au risque d'intoxication ! trique que si l'une des conditions sui- vantes est remplie :...
- Page 7 Consignes de sécurité et mises en garde Utilisation conforme De dangereux gaz de combustion peu- vent sortir de la cheminée ou de la Il est interdit de cuire avec une hotte. Il y a danger de mort ! flamme non recouverte sous la hotte Un fonctionnement simultané...
- Page 8 N'utilisez que des tubes ou flexibles en matériau non inflammable pour rac- corder l'évacuation d'air. Ceux-ci sont disponibles chez votre distributeur ou auprès du service après-vente Miele. Ne raccordez l'évacuation de l'ap- pareil ni à une cheminée d'évacuation de fumées ou de gaz en fonctionne- ment, ni à...
- Page 9 Consignes de sécurité et mises en garde Accessoires Seuls les accessoires agréés par Miele peuvent être montés sur cet ap- pareil. Lorsque d'autres accessoires sont utilisés, les droits conférés par la garantie et/ou la responsabilité du fait du produit ne peuvent plus être invo- qués.
- Page 10 Description de l'appareil/commande...
- Page 11 Description de l'appareil/commande a Raccord d'évacuation C 150 mm Suivant la densité des vapeurs de cuis- son, les puissances " 1 " à " 3 " suffisent b Boutons de commande pour une cuisson normale. c Filtre à graisse Si vous rissolez ou cuisez des aliments d Déflecteur extractible qui dégagent une forte odeur, vous pou- vez enclencher brièvement le niveau in-...
- Page 12 Description du fonctionnement La hotte est prévue pour . . . fonctionner en évacuation : . . . fonctionner en recyclage : (avec set d’adaptation) L’air aspiré passe par le filtre à graisse L’air aspiré est filtré par le filtre à et est évacué...
- Page 13 Nettoyage et entretien ^ Séchez ensuite les surfaces net- Avant chaque entretien ou net- toyées à l'aide d'un chiffon doux. toyage, débranchez la hotte du ré- seau électrique. À cet effet : Ne nettoyez pas les boutons de commande à l'eau ou avec un chif- débranchez la fiche d'alimentation de l'appareil ;...
- Page 14 Nettoyage et entretien Filtre à graisse Consignes particulières pour les boutons de commande Le filtre à graisse est en métal, donc réutilisable. Il absorbe toutes les parti- Les boutons de commande sont cules solides véhiculées par les va- susceptibles de se décolorer ou de peurs (graisse, poussière, etc.) et em- s'altérer sous l'action persistante de pêche ainsi l'encrassement de la hotte.
- Page 15 ^ Lavez le filtre à graisse à une tempé- trouvent à l'avant et soient dirigées vers le haut. rature maximale de 65 °C. Si vous disposez d'un lave-vaisselle Miele, ^ Placez le filtre à graisse à l'avant sélectionnez le programme Automa- dans le déflecteur, poussez-le vers le tic.
- Page 16 Nettoyage et entretien Mise en place /remplacement du filtre à charbon actif En mode recyclage, la hotte doit être équipée d'un filtre à charbon actif en plus du filtre à graisse (accessoire en option). Ce filtre à charbon actif absorbe toutes les odeurs de cuisson.
- Page 17 Nettoyage et entretien Changement des lampes ^ Sortez le déflecteur et retirez le filtre à graisse comme expliqué aupara- vant. ^ Éteignez le ventilateur et l’éclairage. Les ampoules halogène chauf- fent fort pendant leur fonctionne- ment. Elles restent encore très chau- des un certain temps après l’arrêt de la lampe.
- Page 18 – au service après-vente Miele. Vous trouverez l’adresse et le numéro de téléphone du service après-vente Miele au dos de ce mode d’emploi. Lorsque vous vous adressez à notre service après-vente, mentionnez le type ainsi que le numéro de fabrication de votre appareil.
- Page 19 Dimensions de l'appareil 4) Set d'adaptation pour le recyclage DUU 151 Distance entre le plan de cuisson et la hotte Sauf si le fabricant de l'appareil de cuisson a spécifié une distance de sécurité plus importante, il convient de respecter les distances de sécu- rité...
- Page 20 Montage Accessoires de montage...
- Page 21 Montage a 1 raccord d'évacuation pour une conduite d'évacuation C150 mm b 1 réducteur pour une conduite 12 vis 4 x 15 mm pour fixer la hotte d'évacuation C125 mm dans l'armoire haute c 1 clapet anti-retour à encastrer dans le manchon d'évacuation (uni- quement pour le fonctionnement en mode recyclage) 8 vis M4 x 12 mm pour fixer la hotte...
- Page 22 Montage...
- Page 23 Montage Encastrement dans l'armoire haute Afin de positionner l'appareil de ma- nière précise, il faut d'abord raccour- cir le cache selon la dimension T re- quise, puis le monter à l'arrière de l'appareil : ^ Ensuite, vissez le cache raccourci au T = profondeur d'encastrement K moins profondeur de l'appareil G mur sous les parois latérales de l'ar-...
- Page 24 Montage ^ Placez l'appareil sur le dos. N'enlevez le cache de protection si- tué entre le déflecteur et la carros- serie qu'une fois l'appareil mis en place dans l'armoire haute. ^ Vissez les équerres de montage à gauche et à droite dans l'armoire. Po- sitionnez le bord arrière sur la ligne et le bord inférieur exactement à...
- Page 25 Montage Conseil en vue d'un démontage ulté- rieur de l'appareil : Lorsque les deux vis situées sur les côtés droit et gauche des faces inter- nes de la carrosserie sont dévissées, les ressorts de retenue s'enlèvent et l'appareil peut être retiré du meuble. ^ Soulevez l'appareil par le bas et pla- cez-le dans l'armoire dans les res- sorts de retenue.
- Page 26 Montage Montage du panneau de façade ^ Vissez l'avant de l'appareil par le bas ^ Le cas échéant, montez le panneau sur la paroi inférieure du meuble au de façade. moyen de quatre vis. Pour ce faire, vous aurez besoin de Pour éviter d'endommager le déflecteur au moment du retrait, il faut veiller à...
- Page 27 Montage Ajustement de la profondeur Mise en place du filtre à d'encastrement graisse ^ Enlevez le film de protection du filtre à graisse. Ensuite, remontez le filtre à graisse. ^ Pour ce faire, sortez le déflecteur. ^ Les deux vis de réglage situées à gauche et à...
- Page 28 Montage Raccord d'évacuation ^ Si votre système d'évacuation ne dis- pose pas d'un clapet anti-retour, la hotte est livrée avec un clapet anti-re- tour. Celui-ci se place dans le man- chon d'évacuation prévu à cet effet ^ Si vous utilisez une conduite d'éva- cuation C 150 mm, fixez le raccord sur le moteur.
- Page 29 Pour ce faire, vous avez besoin du set d'adaptation DUU 151, qui est dispo- nible auprès de votre distributeur ou du service après-vente Miele. Vous aurez également besoin d'un filtre à charbon actif (voir chapitre " Caracté- ristiques techniques ").
- Page 30 Conduite d'évacuation – En cas de pose horizontale de la Respectez impérativement les ins- conduite d'évacuation, il est impératif tructions du chapitre " Consignes de de prévoir une pente d'au moins sécurité et mises en garde ". 1 cm par mètre. Cette précaution Il y a risque d'intoxication en cas de permet d'éviter toute circulation fonctionnement simultané...
- Page 31 Conduite d'évacuation Dispositif de retenue (accessoire en option) Il est conseillé d'installer un dispositif de retenue dans lequel l'eau de condensation produite malgré l'isolation de la conduite d'évacuation est col- lectée et évaporée. Ce dispositif est disponible pour les conduites d'éva- cuation C 125 mm ou C 150 mm.
- Page 32 Conduite d'évacuation Amortisseur de bruit (accessoire en option) ...en mode d'évacuation : L'amortisseur de bruit limite les bruits de ventilation vers l'extérieur, ainsi que les bruits extérieurs qui arrivent dans la Vous pouvez installer un amortisseur de cuisine par le biais de la conduite bruit dans la conduite d'évacuation.
- Page 33 Raccordement électrique Les caractéristiques de raccordement Le raccordement de la hotte au ré- figurent sur la plaque signalétique seau électrique doit être effectué placée derrière les filtres à graisse. par un électricien agréé connaissant Vérifiez que ces données correspon- à fond et respectant scrupuleuse- dent à...
- Page 34 Niveau III ....200 m Niveau intensif... . . 300 m Accessoire en option pour appareil en recyclage : - Set d’adaptation DUU 151 - Filtre à charbon actif Miele DKF 13-1...
- Page 36 Sous réserve de modifications / 1412 M.-Nr. 09 333 560 / 01...
