Lubrification
Graissage des roulements
des roues avant
Périodicité des entretiens: Toutes les 300 heures
Spécifications de la graisse : Mobilgrease
XHP™-222
Dépose du moyeu et du disque
1.
Soulevez l'avant de la machine et soutenez-le
avec des chandelles.
2.
Retirez les 4 écrous qui fixent la roue sur le
moyeu
(Figure
30).

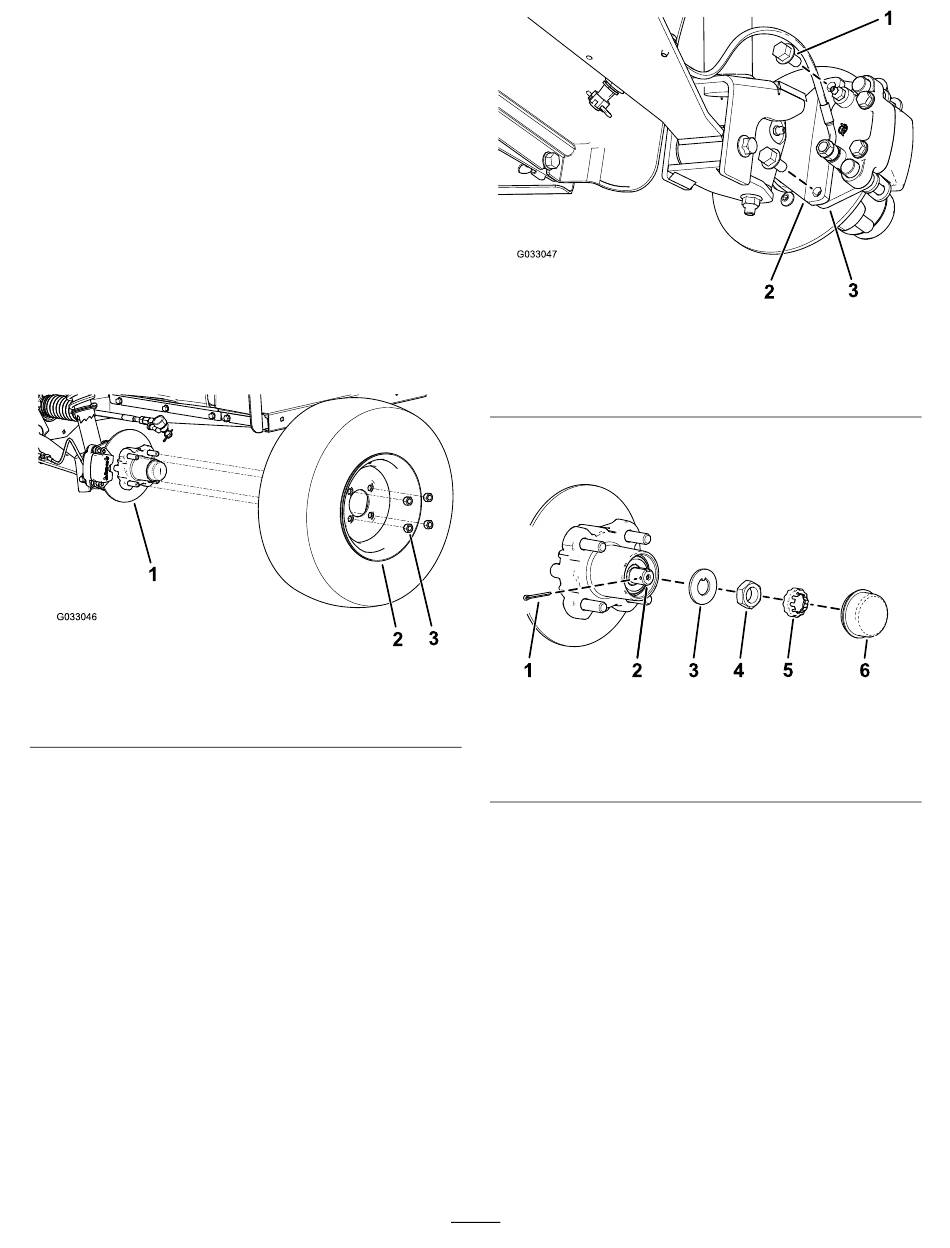

Figure 30
1. Moyeu
2. Roue
3.
Retirez les boulons à embase (⅜ x ¾ po) qui
fixent le support du frein à la fusée et séparez
le frein de la fusée
Remarque:
Soutenez le frein avant de passer
à l'opération suivante.
3. Écrou de roue
(Figure
31).
1. Boulons à embase
(⅜ x ¾ po)
2. Fusée
4.
Déposez le couvre-moyeu du moyeu
32).
g033046
1. Goupille fendue
2. Fusée
3. Rondelle à languette
5.
Retirez la goupille fendue et l'arrêt d'écrou de la
fusée et de son écrou
6.
Retirez l'écrou de la fusée et déposez l'ensemble
moyeu et disque de la fusée
33).
30
Figure 31
3. Support d'étrier (frein)
(Figure
Figure 32
4. Écrou de fusée
5. Arrêt d'écrou
6. Couvre-moyeu
(Figure
32).
(Figure 32
g033047
g192346
et
Figure
